Der vollständige Leitfaden für motorisierte Walzen

Motorisierte Rollen sind in der modernen Industrie zu einer unverzichtbaren Kraftübertragungs- und Förderkomponente geworden. Unabhängig davon, ob sie in der Logistik, der Lagerhaltung, der Lebensmittelverarbeitung, der Fertigung oder in Verpackungssystemen eingesetzt werden, spielen motorisierte Rollen eine Schlüsselrolle bei der Verbesserung der Effizienz, der Reduzierung manueller Arbeit und der Aufrechterhaltung eines stabilen Materialflusses. Da die Automatisierung in immer mehr Anlagen zum Standard wird, ersetzen motorisierte Rollen weiterhin herkömmliche Antriebssysteme, da sie eine höhere Zuverlässigkeit, kleinere Installationsflächen, einen sichereren Betrieb und eine längere Lebensdauer bieten.

Dieser umfassende Leitfaden hilft Ihnen zu verstehen, was eine motorisierte Walze ist , wie sie funktioniert, wo sie eingesetzt wird, welche Vorteile sie bietet und wie Sie das richtige Modell für Ihre Anwendung auswählen können. Wenn Sie planen, eine bestehende Förderlinie zu modernisieren oder ein neues automatisiertes System zu bauen, finden Sie in diesem Artikel alle Informationen, die Sie für fundierte Entscheidungen benötigen.

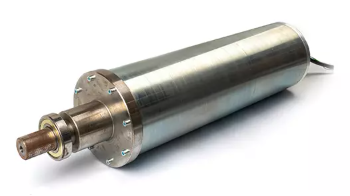

Was ist eine motorisierte Walze?

Eine motorisierte Walze, auch Trommelmotor oder angetriebene Förderwalze genannt, ist eine kompakte elektrische Antriebseinheit, bei der Motor, Getriebe und Lager in einem zylindrischen Walzenkörper untergebracht sind. Im Gegensatz zu herkömmlichen Förderbandantrieben, die externe Motoren, Ketten, Riemen und Getriebe erfordern, sind bei einer motorisierten Walze alle Leistungskomponenten direkt in der Trommel integriert. Dieses Design reduziert die mechanische Komplexität und schafft eine optimierte, wartungsarme Förderlösung.

Vereinfacht ausgedrückt fungiert eine motorisierte Walze sowohl als Walze als auch als Antriebssystem und sorgt für die Drehung, um Förderbänder oder einzelne Produkte zu bewegen. Es kann in angetriebenen Rollenförderern oder Bandförderern eingesetzt werden und ist weithin für seine Energieeffizienz und langfristige Haltbarkeit bekannt.

Wie funktioniert eine motorisierte Walze?

Eine motorisierte Walze wandelt elektrische Energie in mechanisches Drehmoment um. Der Innenmotor treibt eine Reihe von Zahnrädern an, die Rotationsenergie auf die Außentrommel übertragen. Wenn sich die Trommel dreht, bewegt sie das Förderband oder schiebt Produkte entlang der Rollenbahn vorwärts.

Zu den wichtigsten Arbeitskomponenten gehören:

• Ein interner Elektromotor

• Ein hochfestes Untersetzungssystem

• Eine integrierte Tragstruktur

• Ein abgedichteter Walzenmantel aus Stahl oder Edelstahl

• Wärmeschutz und optionale Sensoren

Da alle Komponenten im Inneren der Walze untergebracht sind, ist das System vollständig in sich geschlossen und vor Staub, Feuchtigkeit und äußeren Beschädigungen geschützt. Dies ist einer der Hauptgründe, warum motorisierte Rollen in anspruchsvollen und rauen Umgebungen bevorzugt werden.

Vorteile der Verwendung motorisierter Rollen

Motorisierte Rollen bieten mehrere Vorteile, die sie von herkömmlichen Förderbandantriebssystemen unterscheiden. Diese Vorteile haben zu ihrer Einführung in Branchen geführt, die eine zuverlässige und effiziente Materialhandhabung erfordern.

1. Kompaktes und platzsparendes Design

Da Motor und Getriebe im Inneren der Walze verbaut sind, sind keine großen externen Antriebe erforderlich. Dies ermöglicht eine minimale Stellfläche des Förderers und macht motorisierte Rollen ideal für Einrichtungen mit begrenztem Platzangebot. Die kompakte Struktur bietet Designern außerdem mehr Freiheit und Flexibilität bei der Gerätegestaltung.

2. Hohe Energieeffizienz

Motorisierte Walzen verbrauchen weniger Energie, da die Kraft ohne externe mechanische Komponenten direkt auf die Trommel übertragen wird. Es gibt keinen Energieverlust durch Ketten, Riemen oder Kupplungen. Darüber hinaus verfügen viele Modelle über Energiesparfunktionen wie variable Geschwindigkeitsregelung, Sanftanlauf und automatischen Stopp, wenn keine Last erkannt wird.

3. Geräuscharmer und reibungsloser Betrieb

Dank des internen Motor- und Getriebesystems arbeiten motorisierte Rollen mit reduzierter Vibration und geringerem Geräuschpegel. Damit eignen sie sich perfekt für Branchen, die Wert auf ruhige und stabile Produktionsumgebungen legen, wie etwa die Lebensmittelverarbeitung und die Elektronikfertigung.

4. Erhöhte Sicherheit

Herkömmliche Fördersysteme mit externen Motoren und freiliegenden Antriebsteilen bergen Sicherheitsrisiken, insbesondere in Hochgeschwindigkeitsproduktionslinien. Motorisierte Rollen eliminieren freiliegende bewegliche Komponenten. Ihre vollständig geschlossene Bauweise trägt dazu bei, Unfälle zu vermeiden und reduziert den Bedarf an Schutzabdeckungen. Die Arbeitnehmer profitieren von einer sichereren Betriebsumgebung.

5. Einfache Installation und Wartung

Motorisierte Rollen erfordern weniger Komponenten und können schnell installiert werden. Sie bieten außerdem eine längere Lebensdauer und einen geringeren Wartungsaufwand, da alle Innenteile vor Staub, Schmutz und Feuchtigkeit geschützt sind. Die routinemäßige Wartung umfasst in der Regel nur eine Grundreinigung und gelegentliche Inspektionen.

6. Verbesserte Hygiene und Sauberkeit

Für die Lebensmittel-, Pharma- und Chemieindustrie gelten strenge Hygieneanforderungen. Die abgedichtete Struktur der motorisierten Rollen verhindert eine Kontamination, während die Edelstahlmodelle eine dauerhafte Leistung in Waschumgebungen gewährleisten. Aus diesem Grund bevorzugen hygienischere Produktionslinien Trommelmotoren gegenüber herkömmlichen Antriebssystemen.

Häufige Anwendungen von motorisierten Walzen

Motorisierte Walzen werden aufgrund ihrer Anpassungsfähigkeit, Zuverlässigkeit und Leistungskonstanz in einer Vielzahl von Branchen eingesetzt. Nachfolgend sind einige der häufigsten Anwendungen aufgeführt.

1. Logistik und Lagerhaltung

Vertriebszentren sind beim Transport von Paketen, Kartons und Päckchen stark auf automatisierte Fördersysteme angewiesen. Motorisierte Rollen ermöglichen einen reibungslosen und kontinuierlichen Ablauf innerhalb von Sortierlinien, Ladezonen und Kommissionierbereichen. Sie unterstützen einen Hochgeschwindigkeitsbetrieb und können stundenlangen Dauereinsatz aushalten.

2. E-Commerce-Fulfillment-Center

Online-Händler sind auf eine schnelle und korrekte Auftragsabwicklung angewiesen. Motorisierte Rollen sorgen für eine effiziente Produktbewegung, vom Empfang über die Sortierung bis hin zum endgültigen Versand. Mit ihrer präzisen Steuerung und dem geringen Wartungsaufwand eignen sie sich ideal für groß angelegte E-Commerce-Betriebe.

3. Lebensmittel- und Getränkeproduktion

Von der Rohstoffhandhabung bis zur Verpackung sorgen motorisierte Rollen für hygienische und leicht zu reinigende Leistung. Edelstahlrollen sind korrosionsbeständig und halten häufigen Wasch- und Desinfektionsverfahren stand.

4. Fertigungs- und Montagelinien

Hersteller von Elektronik-, Automobilteilen, Haushaltsgeräten und Konsumgütern verlassen sich auf Förderrollen, um Komponenten während der Montage zu bewegen. Motorisierte Rollen unterstützen den synchronisierten Transfer, die Geschwindigkeitskontrolle und die stabile Bewegung, die alle für die Präzisionsfertigung unerlässlich sind.

5. Gepäckabfertigung am Flughafen

Flughäfen nutzen motorisierte Rollenbahnen, um Gepäck sicher und effizient zu transportieren. Ihre Langlebigkeit und ihr reibungsloser Betrieb tragen dazu bei, mechanische Ausfälle zu reduzieren und Verzögerungen zu minimieren.

6. Verpackungs- und Palettiersysteme

Automatisierte Verpackungslinien erfordern eine präzise und stabile Produktbewegung. Motorisierte Rollen sorgen für präzise Zuführung, Abstände und Beladung und verbessern so die Konsistenz und Effizienz der Verpackungsvorgänge.

So wählen Sie die richtige motorisierte Walze aus

Die Auswahl der richtigen motorisierten Walze ist entscheidend für die Erzielung optimaler Leistung, die Reduzierung von Ausfallzeiten und die Maximierung der Kapitalrendite. Berücksichtigen Sie bei Ihrer Wahl die folgenden Faktoren.

1. Belastungskapazität

Bestimmen Sie das Gewicht der zu transportierenden Produkte. Schwerere Lasten erfordern ein höheres Drehmoment und stärkere Innenzahnradsysteme. Das Verständnis der maximalen und durchschnittlichen Belastungen hilft Ihnen bei der Auswahl des richtigen Modells.

2. Rollendurchmesser

Der Rollendurchmesser beeinflusst die Drehmomentabgabe, die Geschwindigkeit und die Struktursteifigkeit. Gängige Durchmesser sind je nach Anwendung 50 mm, 60 mm, 80 mm und 113 mm. Größere Rollen bieten mehr Drehmoment und eignen sich besser für Schwerlasttransporte.

3. Bandtyp oder Rollenförderertyp

Unterschiedliche Förderer erfordern unterschiedliche Rollenspezifikationen. Wenn Sie einen Bandförderer verwenden, berücksichtigen Sie die Bandspannung, die Bandbreite und die Reibungsfaktoren. Bei Rollenbahnen spielen auch die Abstände und die Lastverteilung eine Rolle.

4. Geschwindigkeitsanforderungen

Bestimmen Sie, ob Ihre Anwendung eine feste Geschwindigkeit, eine variable Geschwindigkeit oder eine synchronisierte Geschwindigkeitssteuerung benötigt. Viele moderne Systeme verwenden Frequenzumrichter (VFD) oder integrierte Steuerungen, um die Geschwindigkeit anzupassen und einen gleichmäßigen Produktfluss aufrechtzuerhalten.

5. Umgebungsbedingungen

Umweltfaktoren beeinflussen die Wahl der Materialien und Schutzniveaus.

• In Bereichen mit hoher Luftfeuchtigkeit oder in Nassbereichen sind Edelstahlrollen erforderlich.

• Bei extremen Temperaturen sind möglicherweise ein Wärmeschutz oder spezielle Schmiermittel erforderlich.

• Staubige Umgebungen erfordern eine verbesserte Abdichtung.

6. Stromquelle und Spannung

Motorisierte Rollen sind in verschiedenen Spannungsoptionen erhältlich, z. B. 24 V DC, 48 V DC und 230 V AC. Wählen Sie die Spannung, die der Stromversorgung und den Sicherheitsanforderungen Ihres Systems entspricht.

7. Kontrollanforderungen

Einige Anwendungen erfordern erweiterte Steuerungsoptionen wie:

• Sanfter Start und Stopp

• Richtungssteuerung

• Geschwindigkeitssynchronisation

• Echtzeitüberwachung

• Integration mit SPS- oder Automatisierungssoftware

Stellen Sie sicher, dass Ihre Walze die für das System erforderliche Steuerungsebene unterstützt.

Wartungstipps für motorisierte Walzen

Obwohl motorisierte Walzen wartungsarm sind, ist die richtige Pflege dennoch wichtig, um einen dauerhaften und stabilen Betrieb zu gewährleisten. Befolgen Sie diese Empfehlungen:

1. Halten Sie den Förderer sauber

Entfernen Sie regelmäßig Staub, Schmutz und verschüttete Materialien. Dies verhindert Ablagerungen, die zu ungleichmäßiger Belastung oder Reibungsproblemen führen können.

2. Überprüfen Sie die Riemenspannung und -ausrichtung

Stellen Sie bei Verwendung mit einem Förderband sicher, dass das Band richtig gespannt ist. Eine Fehlausrichtung kann die Reibung erhöhen und die Lebensdauer der Rollen verkürzen.

3. Überprüfen Sie die elektrischen Anschlüsse

Stellen Sie sicher, dass Kabel, Anschlüsse und Steuereinheiten fest angeschlossen sind. Lose Verbindungen können zu Stromschwankungen führen.

4. Überwachen Sie Temperatur und Lärm

Ungewöhnliche Hitze oder Geräusche können auf inneren Verschleiß hinweisen. Bei frühzeitiger Erkennung kann die Walze repariert oder ausgetauscht werden, bevor es zu einem größeren Ausfall kommt.

5. Befolgen Sie die Herstellerrichtlinien

Verwenden Sie immer die empfohlenen Installationsmethoden, Drehmomenteinstellungen und Betriebsbedingungen, um vorzeitige Schäden zu vermeiden.

Erhöhen motorisierte Walzen die Produktionseffizienz?

Ja. Motorisierte Walzen steigern die Effizienz erheblich, da sie eine konstante Geschwindigkeit, einen reibungslosen Betrieb und reduzierte Ausfallzeiten bieten. Automatisierte Linien werden vorhersehbarer und produktiver, was zu einem besseren Durchsatz und niedrigeren langfristigen Betriebskosten führt.

Unternehmen, die von herkömmlichen Antriebssystemen auf motorisierte Rollen umsteigen, berichten häufig von Verbesserungen bei Energieeinsparungen, Förderbandzuverlässigkeit und Arbeitssicherheit.

Abschluss

Motorisierte Rollen sind ein wesentlicher Bestandteil moderner Materialtransport- und automatisierter Fördersysteme. Ihr kompaktes Design, ihre Energieeffizienz, ihr geräuscharmer Betrieb und ihr geringer Wartungsaufwand machen sie zu einer überlegenen Alternative zu herkömmlichen Förderbandantrieben. Unabhängig davon, ob Sie ein Logistikzentrum, eine Produktionsanlage, eine Lebensmittelverarbeitungsanlage oder ein automatisiertes Lager betreiben, trägt die Wahl der richtigen motorisierten Walze dazu bei, die Produktivität zu steigern, die Betriebskosten zu senken und die Lebensdauer der Ausrüstung zu verlängern.

Bei richtiger Auswahl und Wartung bieten motorisierte Rollen eine langanhaltende, stabile Leistung und tragen zu einer saubereren, sichereren und effizienteren Arbeitsumgebung bei.

FAQs

1. Was ist eine motorisierte Walze?

Bei einer motorisierten Walze handelt es sich um ein kompaktes Antriebssystem für Förderbänder mit einem internen Motor und einem Getriebe, die im Walzenmantel untergebracht sind. Es versorgt Band- oder Rollenförderer zuverlässig mit Strom, ohne externe Motoren oder Ketten.

2. Welche Vorteile bietet der Einsatz motorisierter Rollen?

Motorisierte Walzen bieten aufgrund ihrer vollständig geschlossenen Bauweise eine hohe Energieeffizienz, reduzierte Geräuschentwicklung, verbesserte Sicherheit, eine kompakte Installation und einen geringeren Wartungsaufwand.

3. Wo werden motorisierte Walzen häufig eingesetzt?

Sie werden häufig in Logistikzentren, Lagerhäusern, E-Commerce-Einrichtungen, Lebensmittelverarbeitungsbetrieben, Produktionslinien, Flughäfen und automatisierten Verpackungssystemen eingesetzt.

4. Wie wähle ich die richtige motorisierte Rolle für mein Förderband aus?

Berücksichtigen Sie bei der Auswahl des richtigen Modells die Tragfähigkeit, den Rollendurchmesser, die Geschwindigkeitsanforderungen, die Umgebungsbedingungen, die Kompatibilität des Steuerungssystems und die Versorgungsspannung.

5. Sind motorisierte Walzen wartungsintensiv?

Nein. Motorisierte Walzen sind aufgrund ihrer versiegelten Struktur wartungsarm. Regelmäßige Reinigung, Überprüfung der elektrischen Anschlüsse und Überwachung der Bandausrichtung reichen in der Regel aus.
