Wie viel Gewicht kann eine motorisierte Walze tragen?

Motorisierte Walzen sind ein Eckpfeiler moderner Fördersysteme, der den Produktfluss in Lagern, Fertigungsleitungen und Vertriebszentren nahtlos treibt. Aber eine Frage stellt sich oft: Wie viel Gewicht kann eine motorisierte Walze tragen?
Die Antwort hängt von einer Reihe von Variablen ab - Rollerdurchmesser, Material, Wellenkonfiguration, Motorart und Anwendungsszenario. In diesem Artikel werden wir die Kapazität von motorisierten Walzen in verschiedenen Kontexten aufschlüsseln und häufig gestellte Fragen zu ihren tragenden Funktionen beantworten.

Was sind motorisierte Walzen?

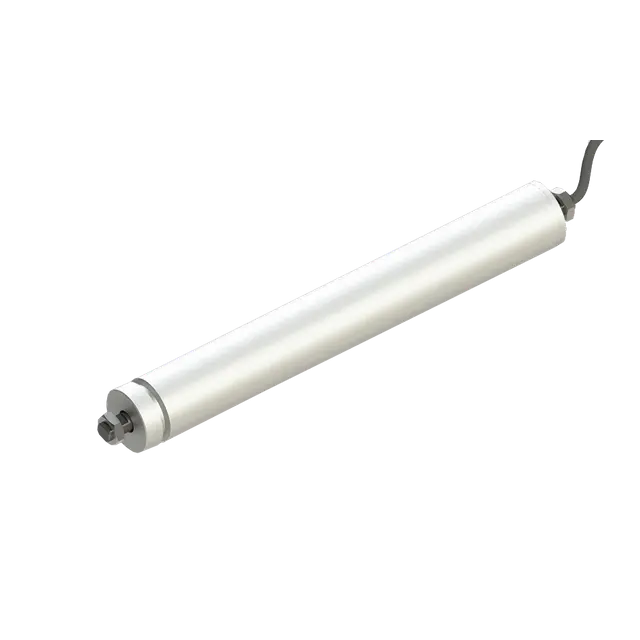

Motorisierte Walzen, die manchmal als Trommelmotoren oder angetriebene Walzen bezeichnet werden , sind zylindrische Förderkomponenten, die einen Elektromotor in den Rollenkörper integrieren. Sie fahren Förderriemen oder Walzen direkt und werden häufig in automatisierten Materialhandhabungssystemen verwendet.

Im Gegensatz zu herkömmlichen Förderfahrten beseitigen motorisierte Walzen die Notwendigkeit von externen Motoren, Zahnrädern oder Ketten. Ihr geschlossenes, kompaktes Design macht sie ideal für platzsparende, saubere und effiziente Förderlayouts.

Diese Walzen sind so konstruiert, dass sie eine Vielzahl von Materialien bewegen - von leichten Paketen bis zu sperrigen Paletten. Aber wie viel Gewicht können sie wirklich umgehen? Lassen Sie uns mit den Einflussfaktoren eintauchen.

Schlüsselfaktoren, die die Belastungskapazität bestimmen

Wenn es um die Belastungskapazität geht, gibt es für keine einheitliche Zahl motorisierte Walzen . Stattdessen wird ihre Gewichtsfähigkeit durch mehrere Kernfaktoren definiert:

1. Rollendurchmesser und Wandstärke

Ein größerer Rollendurchmesser bedeutet eine größere Oberfläche und die Strukturfestigkeit, sodass die Walze schwerere Lasten ohne Verformung oder Knicken tragen kann. Typische Durchmesser reichen von 35 mm bis 89 mm, wobei dickere Wände einen höheren Biegewiderstand bieten.

Beispielsweise kann eine 50 -mm -Walze 30–50 kg pro Roller sicher unterstützen, während eine 89 -mm -Walze je nach Länge und Montage problemlos bis zu 100–150 kg unterstützen kann.

2. Schaft- und Lagerdesign

Die Innenwelle und die Lagerbaugruppe bestimmt, wie viel axiale und radiale Last eine Walze standhalten kann. Hochleistungslager gepaart mit Festkörperwellen sorgen für eine bessere Lastübertragung und eine längere Lebensdauer unter Hochdruckbedingungen.

3. Antriebsmotorspezifikationen

Die Leistung des internen Motors, der Drehmoment und die Drehzahl wirken sich direkt auf die dynamische Belastungskapazität aus. Höhere Drehmomentmotoren können auch unter schweren statischen Belastungen Bewegungen einleiten und aufrechterhalten.

Beispielsweise kann eine motorisierte Walze mit 24 -V -Gleichstrom und eine Drehmoment von 2 nm nur Lichtpakete bewegen, während eine 48 -V -Gleichstromeinheit mit 10 nm Drehmoment viel schwerere Gegenstände bei längeren Förderspannen unterstützen kann.

Typische Gewichtskapazitätsbereiche für motorisierte Walzen

Obwohl die Kapazität je nach Hersteller und Modell variiert, bietet die folgende Tabelle einen allgemeinen Überblick über typische tragende Bereiche für motorisierte Walzen basierend auf gemeinsamen Größen und Spezifikationen:

Spannungsdurchmesser	Drehmoment	(NM)	typische Belastungskapazität pro Roller
50 mm	24 V DC	1–2 nm	20–50 kg
60 mm	24 V/48 V	3–5 nm	50–80 kg
80–89 mm	48 V DC	5–10 nm	100–150 kg

HINWEIS: Diese Zahlen nehmen eine sogar Lastverteilung und eine ordnungsgemäße Systemausrichtung an. Konsultieren Sie immer technische Datenblätter und führen Sie vor der Bereitstellung reale Tests durch.

Statische VS -Überlegungen dynamischer Last

Das Verständnis des Unterschieds zwischen statischen und dynamischen Belastungen ist entscheidend für die Bestimmung der Rolleneignung.

• Die statische Belastung bezieht sich auf das Gewicht, das beim Leerlauf des Förderers angewendet wird. Motorisierte Walzen können unter statischen Bedingungen häufig mehr Gewicht unterstützen.

• Die dynamische Belastung beinhaltet Spannung und Dehnung, wenn das System ausgeführt wird. Dies schließt Trägheit, Beschleunigungskräfte und Vibrationen ein, die alle die effektive Belastungskapazität der Roller verringern.

Bei der Berechnung der Gewichtsgrenzen verwenden Ingenieure einen Sicherheitsfaktor (üblicherweise 1,5x bis 2x), um dynamische Spannung zu berücksichtigen. Dies stellt sicher, dass die Walzen unter Spitzenlasten und Umgebungsbedingungen zuverlässig funktionieren.

So berechnen Sie die gesamte Systemlast

Wenn Sie ein Fördersystem mit motorisierten Walzen planen, sollten Sie bei der Berechnung der Gesamtbelastung Folgendes in Betracht ziehen:

1. Identifizieren Sie das maximale Produktgewicht: Was ist das schwerste Gegenstand, das in der Leitung erwartet wird?

2. Bestimmen Sie die Anzahl der Walzen in Kontakt: Mehr Roller = bessere Gewichtsverteilung.

3. Last gleichmäßig verteilen: Unebenes Laden kann zu Rollenüberstrich und einem frühen Versagen führen.

4. Einschränkungen der Stromversorgung prüfen: Stellen Sie sicher, dass Ihre motorisierten Walzen mit der Spannung und Stromkapazität des Steuerungssystems übereinstimmen.

Beispielberechnung:

Nehmen wir an, Ihr System bewegt Kisten mit einem Gewicht von bis zu 100 kg und unterstützt jederzeit 3 Rollen jede Kiste.

• Erforderliche Last pro Roller = 100 kg / 3 = 33,3 kg

• Wählen Sie eine Walzen, die für mindestens 35–40 kg bewertet wurde (unter Berücksichtigung dynamischer Kräfte und Sicherheitsmarge).

In diesem Fall wäre eine 60 mm, 48 -V -Walze mit 3 bis 5 nm Drehmoment gut.

Häufig gestellte Fragen (FAQ)

Kann ich eine motorisierte Walze vorübergehend überladen?

Technisch gesehen ja - aber es wird nicht empfohlen . Wiederholte Überlastung verursacht motorische Überhitzung, mechanische Verschleiß und Systemfehler. Immer innerhalb von Nenngrenzen arbeiten.

Woher weiß ich, ob meine Walze überladen ist?

Zu den Anzeichen einer Überlastung gehören:

• Ungewöhnliches Rauschen oder Vibrationen

• Verringerte Fördergeschwindigkeit

• Rollentemperatur steigen

• Häufige Motorabschläge oder Stolpern

Installieren Sie Sensoren, um Last und Temperatur für eine optimale Sicherheit zu überwachen.

Tragen alle motorisierten Walzen das gleiche Gewicht?

Nein. Die Ladekapazität variiert stark basierend auf:

• Spannung (24 V gegenüber 48 V)

• Motor Design (bürstenlos gegen gebürstet)

• Materialien (Aluminium gegen Edelstahl)

• Montagekonfiguration

Wenden Sie sich immer an Spezifikationsblätter oder wenden Sie sich an einen technischen Ingenieur.

Welche Wartung ist erforderlich?

Motorisierte Walzen sind geringer Wartung , aber regelmäßige Überprüfungen sind unerlässlich:

• Reinigen Sie die Rollflächen, um Abfälle zu verhindern,

• Überprüfen Sie die Steckverbinder und Stromverdrahtung

• Überprüfen Sie auf Wärme- oder Vibrationsanomalien

Anwendungen, die eine hohe Belastungskapazität erfordern

Motorisierte Walzen werden in Branchen verwendet, aber hochgewichtige Anwendungen umfassen in der Regel:

• Palettenförderer: Wo Gegenstände oft 100 kg pro Einheit überschreiten

• Kfz -Montagelinien: Umgang mit sperrigen Metallteilen

• E-Commerce-Fulfillment-Zentren: Wo die Paketgewichte drastisch variieren

• Lebensmittel- und Getränkeverteilung: Für schwere Kisten oder Trommeln

In diesen Umgebungen ist die Auswahl der richtigen Rolle von entscheidender Bedeutung, um Ausfallzeiten zu vermeiden und die Sicherheit zu gewährleisten.

Abschluss

Wie viel Gewicht kann eine motorisierte Walze tragen? Abhängig von seinem Design zwischen 20 kg und 150 kg pro Roller . Die genaue Zahl hängt jedoch von mehreren Designparametern wie Walzengröße, Motorleistung, Wellenkonfiguration und Anwendung ab.

Um eine langfristige Zuverlässigkeit zu gewährleisten, immer:

• Verwenden Sie korrekte Lastberechnungen

• Die dynamischen Kräfte berücksichtigen

• Wählen Sie Rollen mit einem ausreichenden Sicherheitsmarge

• Überwachen Sie Anzeichen von Belastung oder Überlastung

In der Welt der Förderautomatisierung geht es darum, die richtige motorisierte Walze auszuwählen. Wenn diese leistungsstarken Komponenten ordnungsgemäß abgestimmt sind, steuern sie die Effizienz, reduzieren das Geräusch und unterstützen den sicheren, glatten Materialfluss in praktisch jeder Branche.
