Linearmotoren für die Automatisierung: Wichtige Leistungsfaktoren zum Vergleich

Der Übergang von rotierenden zu linearen mechanischen Systemen hin zu Hardware mit Direktantrieb verändert die Automatisierungsmöglichkeiten grundlegend. Dieser Übergang verschiebt auch den technischen Aufwand stark auf die präzise Abstimmung von Wärme und Nutzlast. Teams müssen ihre traditionellen Motion-Design-Gewohnheiten völlig überdenken. Die moderne Automatisierung erfordert ständig eine Positionierung im Submikrometerbereich und einen zunehmend höheren Durchsatz. Aufgrund dieser strengen Anforderungen müssen Ingenieure lineare Systeme bewerten, die weit über die grundlegenden Höchstgeschwindigkeitsansprüche hinausgehen.

Die Auswertung einfacher Spitzenmetriken verschleiert oft kritische Integrationsherausforderungen. In diesem Leitfaden werden spezifische Leistungsfaktoren, Implementierungsrealitäten und technische Kompromisse ausführlich aufgeschlüsselt. Sie müssen durch diese Variablen navigieren, um die richtige Ausrüstung für anspruchsvolle Aufgaben zu spezifizieren. Wir zeigen Ihnen, wie Sie diese Systeme effektiv bewerten. Sie erfahren, wie Sie diese Lösungen erfolgreich in anspruchsvolle Umgebungen integrieren.

Wichtige Erkenntnisse

• Linearmotoren mit Direktantrieb eliminieren mechanisches Spiel, erfordern jedoch eine strenge Beachtung des Wärmemanagements und der Dauerkraftgrenzen.
• Ein Permanentmagnet-Linearmotor bietet eine überragende Kraftdichte und ist somit ideal für kompakte, hochpräzise Anwendungen.
• Der Vergleich von Modellen erfordert einen Blick über die Spitzenkraftmetriken hinaus und die Bewertung der kontinuierlichen Kraftkurve anhand Ihres spezifischen Arbeitszyklus.
• Der Integrationserfolg hängt von oft übersehenen Faktoren ab: Lebensdauer des Kabelmanagements, Lagersteifigkeit gegenüber magnetischer Anziehung und Encoderauflösung.

Definieren Sie Erfolgskriterien für Ihre Automatisierungsanwendung

Sie können ein Bewegungssystem nicht richtig auswählen, ohne zuvor strenge Erfolgskriterien zu definieren. Ingenieure scheitern oft, weil sie die grundlegende Anwendungszuordnung überspringen. Sie benötigen ein klares Verständnis Ihrer mechanischen Ziele, bevor Sie die Kataloge der Anbieter prüfen. Die frühzeitige Definition dieser Parameter verhindert spätere teure Neukonstruktionen.

Sie müssen eine konkrete Ausgangslage für Ihr Projekt festlegen. Unterscheiden Sie klar zwischen dem Austausch eines Altsystems und dem Entwurf einer Präzisionsbühne auf der grünen Wiese. Die Aufrüstung einer vorhandenen Kugelumlaufspindel oder eines Pneumatikzylinders führt zu besonderen mechanischen Einschränkungen. Sie haben strenge Platzbeschränkungen. Wahrscheinlich verfügen Sie über vorhandene Montagevorlagen. Greenfield-Projekte geben Ihnen bauliche Freiheit. Sie können das Maschinengestell gezielt auf hohe dynamische Belastungen auslegen. Durch diese Freiheit können Sie die Direktantriebstechnologie voll ausnutzen.

Als nächstes müssen Sie Ihre primäre Grenzvariable identifizieren. Jede Anwendung stößt gegen eine bestimmte physische Grenze. Das Erkennen dieser Grenze schränkt Ihre Hardware-Auswahl sofort ein. Berücksichtigen Sie die folgenden allgemeinen Einschränkungen:

• Zykluszeitbeschränkungen: Ihr Prozess erfordert eine starke Beschleunigung und Verzögerung, um den Durchsatz zu maximieren.
• Präzisionseinschränkungen: Ihre Nutzlast erfordert Wiederholgenauigkeit im Nanometerbereich für Aufgaben wie die Inspektion von Halbleiterwafern.
• Räumliche Einschränkungen: Ihre Ausrüstung muss in enge Laborumgebungen passen und Mikrobetätigung erfordern.
• Umgebungsbedingungen: Ihr System wird in Vakuumkammern oder Reinräumen betrieben, wodurch Ausgasungen und Partikelbildung eingeschränkt werden.

Bei der Auswahl von Linearmotoren müssen diese konkurrierenden Prioritäten in Einklang gebracht werden. Sie können nicht für jede Variable gleichzeitig optimieren. Ermitteln Sie die kritischste Leistungsmetrik für Ihre Maschine. Optimieren Sie Ihre gesamte Bewegungsphase um dieses Hauptziel herum.

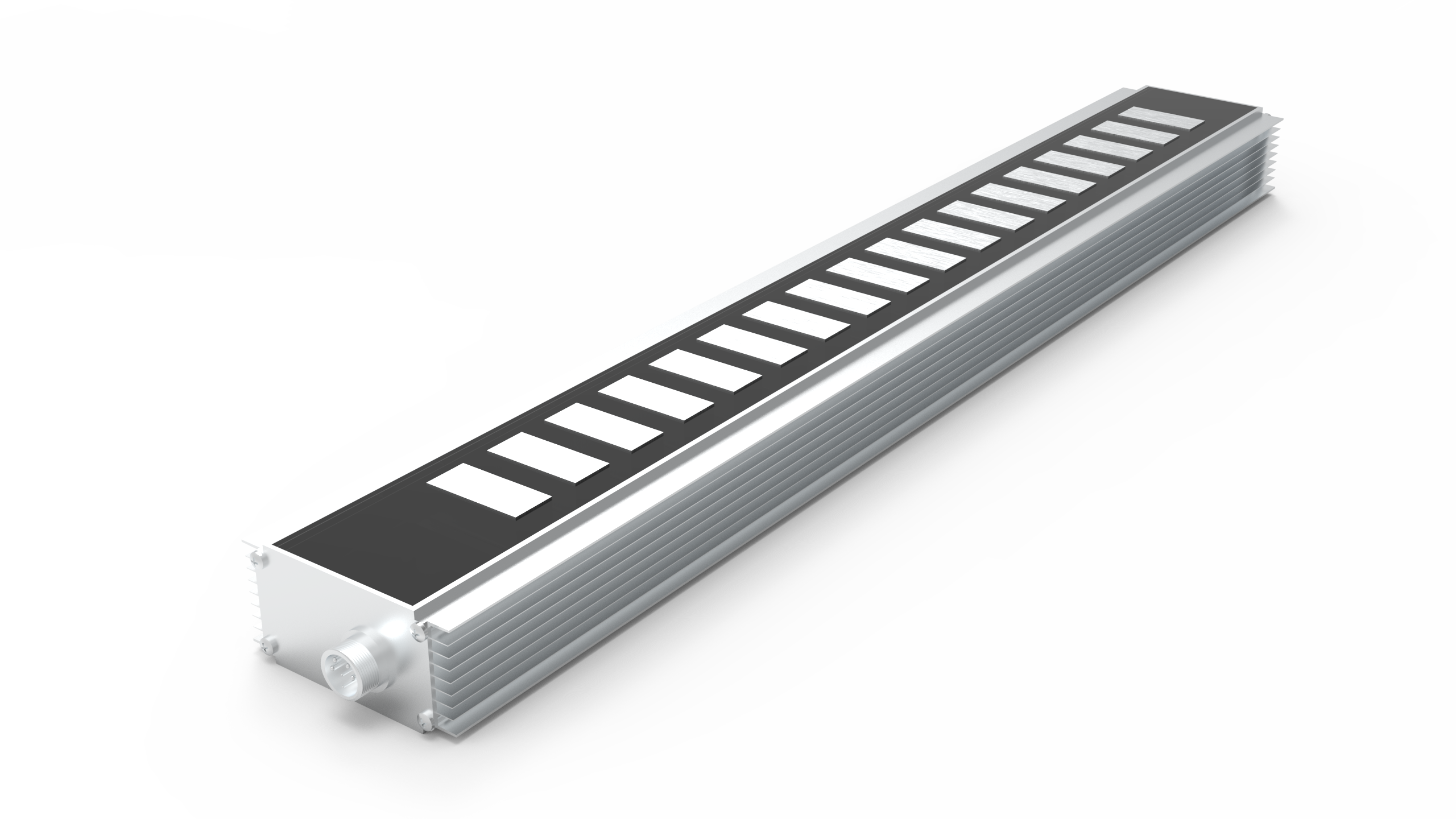

Permanentmagnet-Linearmotor im Vergleich zu herkömmlichen Aktuatoren

Es ist wichtig, die mechanischen Unterschiede zwischen herkömmlichen Aktuatoren und Direktantriebssystemen zu verstehen. Herkömmliche Systeme basieren auf mechanischen Verbindungen, um Drehbewegungen in lineare Bewegungen umzuwandeln. Gürtel dehnen sich mit der Zeit aus. Zahnräder führen zu Spiel. Kugelgewindetriebe leiden unter Reibungsverschleiß. Bei Aufbauten mit Direktantrieb entfallen diese mechanischen Zwischenkomponenten vollständig. Der Motor ist direkt mit der Nutzlast verbunden. Diese direkte Verbindung sorgt für kein mechanisches Spiel. Sie gewinnen eine höhere dynamische Steifigkeit. Außerdem kommt es zu einem deutlich geringeren langfristigen mechanischen Verschleiß.

Wenn Sie einen Permanentmagnet-Linearmotor bewerten , müssen Sie zwischen Eisenkern- und eisenlosen Ausführungen wählen. Jede Architektur bedient völlig unterschiedliche Betriebsprofile. Eisenkernkonstruktionen bestehen aus Spulen, die um Stahllamellen gewickelt sind. Diese Struktur liefert eine extrem hohe Dauerkraft. Es sorgt außerdem für eine hervorragende Wärmeableitung. Allerdings entstehen durch den Eisenkern Rastkräfte. Außerdem entsteht eine starke magnetische Anziehung zwischen der Spule und der Magnetbahn. Eisenkernkonstruktionen eignen sich am besten für schwere Werkzeugmaschinen.

Eisenlose oder U-Kanal-Designs funktionieren anders. Hersteller betten die Spulen in ein Epoxidharz ein. Sie platzieren diese Baugruppe zwischen zwei gegenüberliegenden Magnetspuren. Diese Konfiguration eliminiert das Rasten vollständig. Es erzeugt keine magnetische Anziehungskraft. Die geringere Masse ermöglicht eine extrem sanfte Bewegung. Allerdings bieten eisenlose Konstruktionen eine geringere Kraftdichte. Außerdem weisen sie im Vergleich zu Geräten mit Eisenkern eine schlechtere Wärmeableitung auf. Sie zeichnen sich durch äußerst reibungslose Mikropositionierungsaufgaben mit hoher Geschwindigkeit aus.

Merkmal:	Eisenkern-Design,	eisenloses (U-Kanal-) Design,	traditionelle Kugelumlaufspindel.
Kontinuierliche Kraft	Sehr hoch	Mäßig	Sehr hoch
Cogging-Effekt	Vorhanden (Entschädigung erforderlich)	Null	Keiner
Magnetische Anziehung	Hoher Zug nach unten	Null	N / A
Wärmeableitung	Hervorragend (über Eisenkern)	Schlecht (Spulen mit Epoxidharz isoliert)	Gut
Beste Anwendung	Bearbeitung schwerer Nutzlasten	Hochgeschwindigkeits-Mikropositionierung	Hoher vertikaler Schub

Sie sollten nicht generell auf herkömmliche Aktuatoren verzichten. Manchmal ist es technisch sinnvoller, bei Alternativen zu bleiben. Servogetriebene Kugelumlaufspindeln bewältigen hohe Vertikallasten effektiv, ohne dass komplexe Gegengewichte erforderlich sind. Wenn Ihre Anwendung schwere Massen ausschließlich auf einer Z-Achse bewegt, bieten Kugelumlaufspindeln häufig eine sicherere, ausfallsichere Mechanik. Budgetbeschränkungen können Sie auch dazu zwingen, bei weniger anspruchsvollen Bewegungsprofilen auf herkömmliche Aktuatoren zurückzugreifen.

5 wichtige Leistungsfaktoren, die es zu bewerten gilt

Ingenieure müssen sich während der Evaluierungsphase eingehend mit spezifischen Leistungsfaktoren befassen. Rohe Spezifikationen verbergen oft komplexe Anwendungsrealitäten. Sie müssen diese fünf Bereiche genau unter die Lupe nehmen, um einen zuverlässigen Betrieb sicherzustellen.

1. Kraftausgang (Spitze vs. kontinuierlich)

Viele Ingenieure tappen bei der anfänglichen Dimensionierung in eine übliche Marketingfalle. Sie wählen Hardware ausschließlich auf der Grundlage der Spitzenkraftwerte aus. Dieser Fehler beeinträchtigt schnell die Zuverlässigkeit der Maschine. Die Spitzenkraft stellt die absolute maximale Leistung dar, die die Spulen erzeugen können. Allerdings kann das System diese Ausgabe typischerweise nur für Bruchteile einer Sekunde aufrechterhalten. Wenn Sie zu lange mit Spitzenkräften arbeiten, werden die thermischen Grenzen schnell überschritten. Die Spulen werden überhitzen und ausfallen.

Die eigentliche Messgröße, die Sie bewerten müssen, ist die kontinuierliche Kraft. Sie müssen den RMS-Kraftbedarf (Root Mean Square) Ihrer Anwendung genau abbilden. Vergleichen Sie diesen RMS-Wert mit der Dauerkraftbewertung. Stellen Sie sicher, dass Ihre RMS-Kraft sicher unter der kontinuierlichen thermischen Grenze bleibt. Diese Vorgehensweise gewährleistet, dass das System über längere Produktionsschichten hinweg zuverlässig arbeitet.

2. Präzision, Genauigkeit und Wiederholbarkeit

Abhängigkeiten auf Systemebene bestimmen die tatsächliche Maschinengenauigkeit. Direktantriebshardware ist von Natur aus präzise, ​​arbeitet jedoch nicht isoliert. Das System ist nur so genau wie sein Linearencoder. Es ist auch durch die Steifigkeit seiner mechanischen Lager begrenzt. Wenn Ihre Führungsschienen unter Last durchbiegen, geht Ihre Präzision verloren.

Die Anpassung der Auflösung bleibt entscheidend für den Erfolg der Automatisierung. Sie müssen sicherstellen, dass die ausgewählte Rückkopplungsschleife den Positionierungsanforderungen Ihrer Nutzlast entspricht. Optische Encoder bieten eine außergewöhnliche Präzision im Nanometerbereich für Halbleitergeräte. Magnetische Encoder bieten robuste Zuverlässigkeit für schmutzige Industrieumgebungen. Wählen Sie den Feedback-Mechanismus, der perfekt zu Ihren Umgebungs- und Genauigkeitsanforderungen passt.

3. Dynamik: Geschwindigkeit und Beschleunigung

Dynamische Leistung definiert Durchsatzgrenzen. Sie müssen die Effizienz der bewegten Massen sorgfältig bewerten. Berechnen Sie das Verhältnis der bewegten Masse (des Forcers) zu Ihrer spezifischen Nutzlast. Eine geringere bewegte Masse ermöglicht deutlich höhere Beschleunigungswerte. Außerdem sorgt es für viel schnellere Einschwingzeiten am Ende eines Umzugs. Schnellere Einschwingzeiten verkürzen direkt Ihre Gesamtzykluszeit.

Die Geschwindigkeitswelligkeit verdient die gleiche Aufmerksamkeit. Sie müssen die Fähigkeit beurteilen, eine konstante Geschwindigkeit ohne Mikroschwankungen aufrechtzuerhalten. Diese Schwankungen stören sensible Prozesse erheblich. Das Auftragen von Klebstoffen, das Scannen von Wafern oder das Bedrucken von Materialien erfordert eine einwandfreie Geschwindigkeitskontrolle. Eisenlose Konstruktionen erzielen in der Regel die beste Leistung, wenn die Geschwindigkeitswelligkeit nahe Null bleiben muss.

4. Wärmemanagement und -ableitung

Die Wärmeerzeugung stellt eine große Herausforderung bei der Umsetzung dar. Sie müssen sich frühzeitig in Ihrer Entwurfsphase mit den thermischen Realitäten auseinandersetzen. Bei rotierenden Systemen sitzt der Motor normalerweise weit entfernt von der Nutzlast. Die Wärme wird abgeleitet, bevor sie empfindliche Materialien erreicht. Bei Konfigurationen mit Direktantrieb sitzen die Spulen häufig direkt neben der Nutzlast. Wärme überträgt sich schnell auf Ihr Werkzeug.

Sie müssen verschiedene Kühlstrategien basierend auf Ihrem Arbeitszyklus bewerten. Die passive Kühlung beruht vollständig auf der Umgebungskonvektion. Es eignet sich gut für den Betrieb mit geringem Arbeitszyklus. Maschinen mit hohem Durchsatz erfordern eine aktive Kühlung. Möglicherweise benötigen Sie Druckluft über den Spulen. Einige extreme Anwendungen erfordern Flüssigkeitskühlkanäle, die direkt in den Forcer-Block integriert sind. Planen Sie Ihre thermische Strategie, bevor Sie Ihr Strukturdesign abschließen.

5. Formfaktor und Integrationsmöglichkeiten

Platzbeschränkungen bestimmen viele Automatisierungsarchitekturen. Sie müssen die Formfaktoroptionen sorgfältig prüfen. Die Miniaturisierung treibt die moderne Laborautomatisierung und das Design medizinischer Geräte voran. Mit kompakten und mikrolinearen Aktuatoren können Sie komplexe Bewegungen auf engstem Raum unterbringen.

Modularität wirkt sich auch auf Ihren Engineering-Zeitplan aus. Bewerten Sie, ob ein Hersteller vollständig integrierte Stufen anbietet. Diese Stufen kombinieren die Spulen, Lager und Encoder in einer vorausgerichteten Einheit. Dieser Ansatz spart enorme Entwicklungsstunden. Alternativ erfordert der Kauf von Rohbauteilen eine individuelle Bearbeitung und präzise Ausrichtung. Bewerten Sie Ihre interne Engineering-Kapazität, bevor Sie zwischen Komponenten und integrierten Stufen wählen.

Versteckte Implementierungsrisiken und Integrationsrealitäten

Die Angabe der Kernhardware löst nur die Hälfte des technischen Rätsels. Versteckte Umsetzungsrisiken bringen vielversprechende Automatisierungsprojekte oft zum Scheitern. Sie müssen diese Integrationsrealitäten antizipieren, um kostspielige Maschinenausfälle zu verhindern.

Ausfälle von Kabeltrassen stellen die häufigste Fehlerursache dar. Sich wiederholende Hochgeschwindigkeitsbewegungen belasten bewegte Kabel zwangsläufig. Standarddrähte brechen bei kontinuierlicher Biegung. Sie müssen hochflexible Kabel mit Nennleistung angeben. Darüber hinaus müssen Sie beim Entwurf der Kabeltrasse strenge Richtlinien für den Biegeradius einhalten. Ein enger Biegeradius zerstört Kabel schnell. Planen Sie in der ersten CAD-Phase ausreichend Platz für Kabelschleifen ein.

Magnetische Anziehungskräfte stellen immense strukturelle Herausforderungen dar. Dieses Problem betrifft ausschließlich Eisenkernkonstruktionen. Zwischen dem Spulenblock und der Magnetschiene entsteht ein extremer Zug nach unten. Diese unsichtbare Kraft wirkt ständig, auch wenn sie stromlos ist. Um diesem Zug entgegenzuwirken, müssen Sie deutlich überdimensionierte Linearführungslager einsetzen. Standardlager verschleißen unter dieser versteckten Belastung vorzeitig.

Umweltbedingte Schwachstellen erfordern eine proaktive Eindämmung. Freiliegende Magnetspuren ziehen eisenhaltige Ablagerungen an, so wie Magnete Eisenspäne anziehen. In einer metallverarbeitenden Anlage sammeln sich diese Rückstände schnell an. Die Trümmer verursachen katastrophale Blockaden und Kurzschlüsse. Gehen Sie frühzeitig auf diese Realitäten ein. Integrieren Sie Schutzbälge in Ihr mechanisches Design. Verwenden Sie harte Abdeckungen, um die Gleise abzuschirmen. In stark verschmutzten Umgebungen sollten Sie geschlossene Aktuatoren mit IP-Schutzklasse verwenden, um die Mechanik vollständig abzudichten.

Schließlich bestimmen Tuning und Controller-Kompatibilität den dynamischen Erfolg. Hochleistungs-Direktantriebsmechaniken erfordern fortschrittliche Servoantriebe. Das Fehlen einer mechanischen Dämpfung führt dazu, dass Resonanzen das System leicht destabilisieren können. Sie benötigen Antriebe mit hochfrequenten Regelkreisen. Sie müssen hochauflösende Encoderdaten verzögerungsfrei verarbeiten. Überprüfen Sie die Controller-Kompatibilität, bevor Sie Ihren Hardware-Kauf abschließen.

Auswahllogik und nächste Schritte

Der Übergang von der theoretischen Bewertung zur tatsächlichen Komponentenauswahl erfordert einen strukturierten Ansatz. Folgen Sie einem streng logischen Pfad, um Ihre Hardware-Anbieter sicher in die engere Auswahl zu nehmen.

1. Schritt 1: Profilierung der Nutzlast. Erraten Sie nicht Ihre mechanischen Parameter. Dokumentieren Sie genaue Zuladungsmassen. Bestimmen Sie die erforderliche Hublänge genau. Planen Sie die erforderlichen Umzugszeiten und spezifischen Verweilzeiten ein. Diese Dokumentation bildet Ihr grundlegendes Bewegungsprofil.
2. Schritt 2: Dimensionierungstools. Verlassen Sie sich nicht mehr auf manuelle Tabellenkalkulationen. Nutzen Sie vom Hersteller bereitgestellte Größenbestimmungssoftware. Geben Sie Ihr genaues Bewegungsprofil in diese Tools ein. Zeichnen Sie Ihre Kurven sorgfältig. Verwenden Sie die Software, um thermische Grenzwerte und Sicherheitsmargen der RMS-Kraft zu überprüfen.
3. Schritt 3: Überprüfung der Komponentenintegration. Sie müssen eine strategische Bau-gegen-Kauf-Entscheidung treffen. Ein „Build-it-yourself“-Komponentenansatz führt zu geringeren Stückkosten, birgt jedoch höhere technische Risiken. Der Kauf einer vorab abgestimmten, integrierten Bühne senkt Ihr technisches Risiko und beschleunigt die Markteinführung.

Sobald Sie Ihre Auswahl eingegrenzt haben, müssen Sie umsetzbare nächste Schritte unternehmen. Verlassen Sie sich nicht ausschließlich auf Standarddatenblattmetriken. Fordern Sie empirische Testdaten von ausgewählten Anbietern an. Fordern Sie sofort CAD-Modelle an. Importieren Sie diese Modelle in Ihre Baugruppe, um die strukturelle Passung zu überprüfen. Nutzen Sie die Anwendungstechniker der Anbieter, um Ihre Lagerlebensdauerberechnungen zu validieren, bevor Sie Bestellungen aufgeben.

Abschluss

Die erfolgreiche Integration fortschrittlicher Bewegungssysteme erfordert sorgfältiges Engineering. Sie müssen der kontinuierlichen Kraftanpassung Vorrang vor auffälligen Spitzengeschwindigkeitsansprüchen geben. Sie benötigen eine robuste thermische Strategie, um Nutzlastschäden und Spulenausfälle zu verhindern. Die Encoder-Integration bestimmt Ihre ultimative Systempräzision. Diese Elemente sind weitaus wichtiger als bloße Geschwindigkeitsangaben.

Bei richtiger Spezifikation geht die Direktantriebstechnologie über den Status grundlegender Komponenten hinaus. Es wird zum entscheidenden Wettbewerbsvorteil Ihres automatisierten Systems. Reibungslose Bewegung, Spielfreiheit und eine unbegrenzte mechanische Lebensdauer steigern die Maschinenleistung völlig. Befolgen Sie diese Bewertungsschritte strikt. Sie bauen hochzuverlässige Automatisierungsgeräte der nächsten Generation.

FAQ

F: Wie dimensioniert man einen Linearmotor für eine Automatisierungsanwendung?

A: Sie müssen zunächst Ihr genaues Bewegungsprofil berechnen, einschließlich Beschleunigung, konstanter Geschwindigkeit und Verzögerungsphasen. Bestimmen Sie Ihre bewegte Gesamtmasse. Verwenden Sie diese Parameter, um Spitzen- und Dauerkräfte zu berechnen. Abschließend ordnen Sie Ihre erforderliche RMS-Kraft der kontinuierlichen thermischen Grenze des Motors zu, um einen sicheren Betrieb zu gewährleisten.

F: Was ist der Unterschied zwischen einem Eisenkern- und einem eisenlosen Permanentmagnet-Linearmotor?

A: Ironcore-Modelle verwenden Stahllaminierungen, die eine hohe Dauerkraft und hervorragende Kühlung bieten, aber sie führen zu Rastmomenten und starker magnetischer Anziehung. Bei eisenlosen Modellen sind die Spulen mit Epoxidharz ummantelt. Sie bieten eine extrem sanfte Bewegung, kein Rasten und eine geringere Masse, liefern jedoch eine geringere Kraft und eine geringere Wärmeableitung.

F: Benötigen Linearmotoren spezielle Servoantriebe?

A: Ja, sie erfordern fortschrittliche Servoantriebe. Da Direktantriebssysteme keine mechanische Dämpfung haben, sind sie anfällig für Resonanzen. Antriebe müssen über Kommutierungsschleifen mit hoher Bandbreite verfügen. Sie müssen außerdem Hochfrequenzsignale von hochauflösenden Linearencodern sofort verarbeiten, um eine stabile Steuerung aufrechtzuerhalten.

F: Wie lange halten Linearmotoren im Vergleich zu Kugelumlaufspindeln?

A: Direktantriebssysteme bieten eine nahezu unbegrenzte Lebensdauer, da sie einen berührungslosen Magnetantrieb verwenden. Sie eliminieren den mechanischen Verschleiß vollständig. Die Lebensdauer des Systems wird ausschließlich von Sekundärkomponenten bestimmt, vor allem von den Linearführungslagern und den beweglichen Kabelführungsschienen.
