Motorantriebe für Sortiersysteme: Steuerung, Kommunikation und Effizienz

Hochgeschwindigkeitssortiersysteme stehen heute vor einem kritischen Engpass. Dies ist selten auf die mechanische Konstruktion der Bänder oder Rutschen zurückzuführen. Die eigentliche Einschränkung liegt vielmehr in der Reaktionsfähigkeit und Zuverlässigkeit ihrer Antriebssysteme. Querband-, Schuh- und Pop-up-Sorter erfordern sofortige Reaktionszeiten, um enorme Durchsatzmengen aufrechtzuerhalten. Die Modernisierung dieser Automatisierungslinien erfordert eine Neuausrichtung der technischen Strategie. Sie müssen über die grundlegenden PS-Kennzahlen hinausgehen. Moderne Ingenieure müssen bewerten, wie effektiv Antriebe dynamische Belastungen bewältigen. Sie müssen auch untersuchen, wie diese Einheiten über Lagerausführungssysteme hinweg kommunizieren und wie sie sich auf den Energieverbrauch der Anlage auswirken. Dieser Artikel bietet Betriebsleitern einen objektiven Rahmen. Sie erfahren, wie Sie Antriebsarchitekturen bewerten, Integrationsprotokolle analysieren und die Fähigkeiten von Herstellern prüfen. Unser Ziel ist es, Ihnen dabei zu helfen, einen maximalen Durchsatz zu gewährleisten und kostspielige Ausfallzeiten zu vermeiden. Am Ende wissen Sie genau, welche Kriterien durchschnittliche Komponenten von leistungsstarker Logistik-Hardware unterscheiden.

Wichtige Erkenntnisse

• Die Architektur bestimmt die Skalierbarkeit: Dezentrale Antriebssysteme bieten im Vergleich zu herkömmlichen zentralen Antrieben in Schaltschränken eine überlegene Modularität für ausgedehnte Sortierlinien.
• Kommunikation ist ein Fehlerpunkt: Synchronisierung auf Millisekundenebene über deterministische Netzwerke (EtherCAT, PROFINET) ist für eine fehlerarme Sortierung nicht verhandelbar.
• Effizienz geht über das Typenschild hinaus: Eine echte Energieoptimierung erfordert die Bewertung der gesamten Lebenszykluskosten (LCC), einschließlich der Regenerationsfähigkeiten und der IE3/IE4-Konformität.
• Die Lieferantenbewertung erfordert Skepsis: Ein zuverlässiger Hersteller von Motorantrieben muss transparente MTBF-Daten, interdisziplinäre Integrationsunterstützung und nachweisbare Stabilität der Lieferkette bereitstellen.

Das Geschäftsproblem formulieren: Durchsatz, OEE und Lebenszykluskosten

Sie betreiben eine Hochgeschwindigkeits-Lagerumgebung, in der jeder Sekundenbruchteil zählt. Eine ungenaue Drehmomentsteuerung führt zu katastrophalen Sortierfehlern. Wenn Beschleunigungsprofile verrutschen, verfehlen Pakete ihre vorgesehenen Rutschen. Die Rezirkulationsraten steigen. Diese verminderte Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE) verschlingt die operativen Gewinnmargen. Sie müssen die versteckten Kosten von Mikrostopps berechnen. Kleinere Verzögerungen bei Motorantrieben vervielfachen sich über Tausende von Betriebsstunden. Sie führen zu massiven Engpässen im weiteren Verlauf. Bei einem fünfsekündigen Stau an einem primären Querbandsortierer sind häufig zehn Minuten manueller Eingriff erforderlich, um ihn zu beseitigen.

Auch der Dauerbetrieb führt zu starken thermischen Grenzen. Die meisten großen Sortieranlagen sind rund um die Uhr in Betrieb. Bauteile werden extrem heiß. Die Umgebungswärme im Lagerhaus, oft ohne aggressive Klimaanlage, verschärft dieses Problem. Hitze zerstört mit der Zeit empfindliche Elektronik. Sie müssen das Risiko von Antriebsausfällen unter extremen Umgebungsbedingungen abschätzen. Ungeplante Ausfallzeiten stören die gesamte Lieferkette. Eine einzelne ausgefallene Einheit kann ein ganzes Vertriebszentrum lahmlegen. Wartungsteams arbeiten hart, während untätige Hafenarbeiter Tausende von Dollar pro Stunde kosten.

Beschaffungsteams blicken oft auf die falschen Zahlen. Sie konzentrieren sich ausschließlich auf die Vorabkosten der Komponenten, um die vierteljährlichen Budgets einzuhalten. Wir brauchen einen anderen Ansatz. Sie müssen Ihren Fokus auf den langfristigen operativen Erfolg richten. Bewerten Sie den direkten Energiebezug über verschiedene Lastprofile hinweg. Überprüfen Sie die vorgeschriebenen Wartungsintervalle. Messen Sie die Geschwindigkeit der Systemintegration während der Inbetriebnahmephase. Diese Elemente bestimmen die tatsächliche Rentabilität über den gesamten Lebenszyklus weitaus genauer als die ursprüngliche Bestellung.

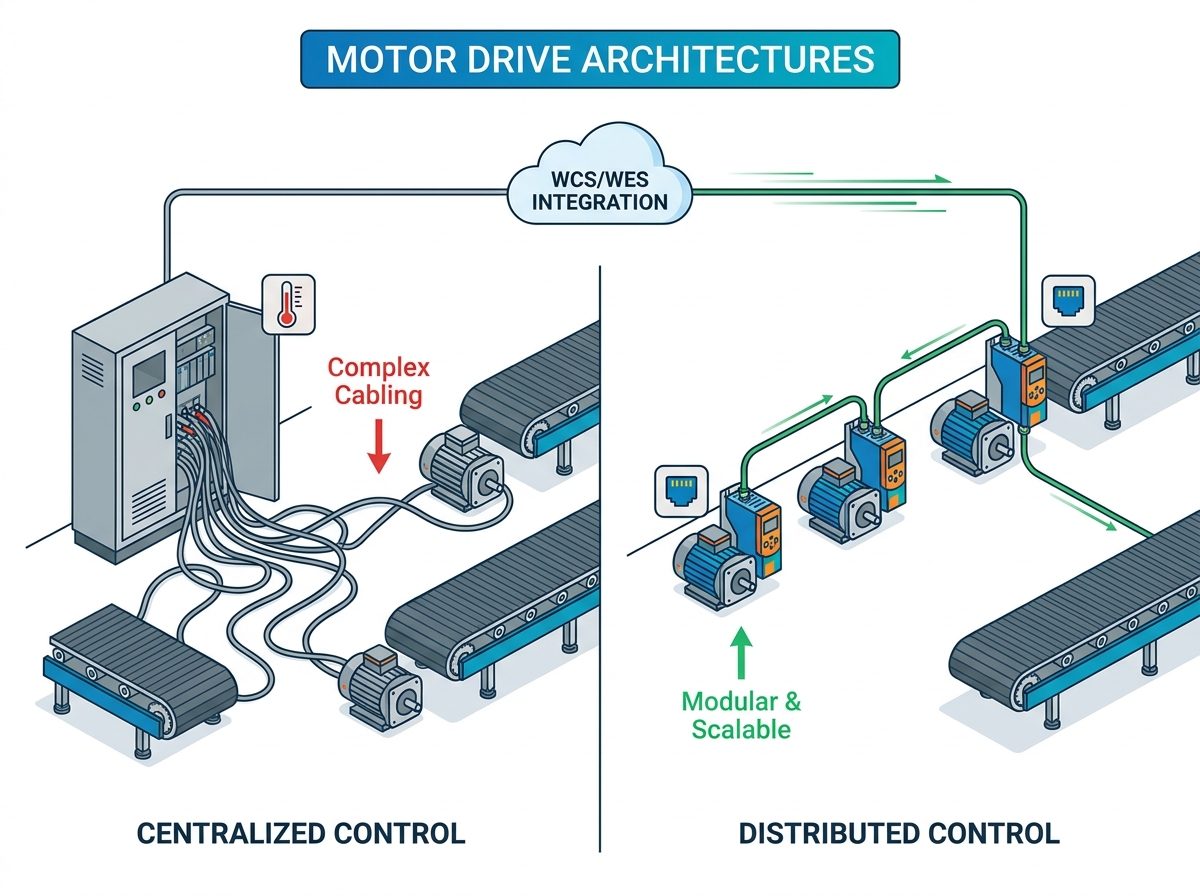

Bewertung der Antriebsarchitektur: zentralisierte vs. verteilte Steuerung

Die Entscheidung, wo Ihre Hardware platziert werden soll, bestimmt die Skalierbarkeit des Systems. Bei der Gestaltung einer Sortierlinie stehen Ihnen im Wesentlichen zwei Optionen zur Verfügung. In großen Schaltschränken können Sie Steuerungen zentral montieren. Alternativ können Sie diese auch direkt auf den mechanischen Geräten verteilen.

Die zentralisierte Steuerung bleibt für viele Legacy-Integratoren eine vertraute Topologie. Ingenieure bringen mehrere Steuereinheiten in einem einzigen, klimatisierten Schrank unter. Dieser Ansatz bietet ein zentralisiertes Wärmemanagement. Sie halten empfindliche Elektronik von Staub und Vibrationen fern. Oft sehen Sie niedrigere Einzelkomponentenkosten. Es erfordert jedoch eine umfangreiche Verkabelung. Hunderte Meter abgeschirmtes Kabel verlaufen quer durch die Anlage, um den Schrank mit den Motoren zu verbinden. Dadurch entstehen Single Points of Failure. Massive Schaltschränke verbrauchen außerdem wertvolle Stellfläche.

Die verteilte Steuerung verändert diese Dynamik völlig. Ingenieure installieren diese Einheiten direkt am oder in der Nähe des Motors. Der Verkabelungsaufwand wird dadurch drastisch reduziert. Sie erhalten eine Plug-and-Play-Architektur mit hohem Modularitätsgrad. Lokalisierte Diagnosen ermöglichen eine wesentlich schnellere Fehlerbehebung. Wartungsteams können Fehler sofort lokalisieren, indem sie die Linie abgehen. Allerdings ist die Hardware härteren Umgebungsbedingungen ausgesetzt. Um Staub und Feuchtigkeit standzuhalten, sind robuste IP65- oder IP66-Gehäuse erforderlich.

Ihre Entscheidungsmatrix muss die Architektur auf die Sortiertechnologie abstimmen. Umfangreiche Quergurtsorter mit einer Spannweite von Hunderten Metern erfordern praktisch verteilte Antriebe. Die Verkabelungskosten für ein zentrales System wären astronomisch. Umgekehrt profitieren kompakte Zonen-Routing-Hubs oder kleine Pop-up-Sorter häufig von zentralisierten Gehäusen. Nachfolgend fassen wir diese Kompromisse zusammen, um Ihre technischen Entscheidungen zu verdeutlichen.

Übersicht über den Vergleich der Laufwerksarchitektur

Architekturtyp	Hauptvorteile	Hauptschwachstellen	Ideale Sortieranwendung
Zentralisiert (Schrankmontage)	Geschützte Umgebung, zentrale Kühlung, vertraute Verkabelungstopologie.	Lange Kabelwege, hoher Installationsaufwand und große Stellfläche.	Kompakte Pop-up-Sortierer, isolierte Zusammenführungszonen.
Verteilt (motormontiert)	Modulare Skalierung, minimaler Verkabelungsaufwand, schnelle lokale Diagnose.	Wenn es Umgebungshitze/Staub ausgesetzt ist, sind teure IP66-Gehäuse erforderlich.	Ausgedehnte Querbandsortierer, lange lineare Schuhsortierer.

Industrielle Kommunikation: Integration von Antrieben in die Anlagenautomatisierung

Eine schnelle Sortierverfolgung erfordert eine vollständig deterministische Kommunikation. Standard-TCP/IP-Netzwerke versagen in dieser Umgebung einfach. In Standardnetzwerken kommt es zu Paketkollisionen. Die Latenz steigt unvorhersehbar an. Bereits eine Verzögerung von zehn Millisekunden führt dazu, dass ein Schuhsortierer sein Zielfenster verfehlt. Pakete landen im falschen Behälter und erfordern kostspielige manuelle Nacharbeiten. Sie benötigen eine Synchronisierung auf Millisekundenebene, um die Präzision aufrechtzuerhalten.

Sie müssen die Hardware auf native Protokollkompatibilität prüfen. Branchenstandards bestimmen den Netzwerkerfolg. Moderne automatisierte Anlagen sind auf spezielle Feldbusse angewiesen.

• EtherCAT: Liefert Zykluszeiten von weniger als einer Millisekunde, ideal für Hochgeschwindigkeitssynchronisation.
• PROFINET: Bietet eine robuste Integration mit den wichtigsten europäischen SPS-Ökosystemen.
• EtherNet/IP: Dominiert die nordamerikanische Automatisierung und gewährleistet eine nahtlose Fabrikintegration.
• IO-Link: Verarbeitet Daten auf Sensorebene, ideal für lokale Diagnose und Parametrierung.

Die besten Steuergeräte unterstützen diese Protokolle nativ. Sie machen klobige Gateway-Geräte überflüssig, die unnötige Latenz verursachen.

Bedenken Sie den enormen Wert der Datentransparenz. Moderne Steuerungssysteme bieten umfassende Echtzeit-Telemetrie. Sie können kontinuierliche Stromaufnahme, interne Temperaturwerte und Vibrationssignaturen extrahieren. Diese Telemetrie ermöglicht eine echte vorausschauende Wartung. Sie warten nicht länger auf einen katastrophalen Zusammenbruch. Sie reparieren zersetzende Komponenten, bevor sie die Sortierlinie anhalten.

Sicherheit bleibt ein entscheidender Aspekt. Mit dem Netzwerk verbundene Industriegeräte bergen erhebliche Cyber-Risiken. Stellen Sie sicher, dass Ihre Edge-Geräte den grundlegenden industriellen Cybersicherheitsstandards entsprechen. Ungesicherte Knoten bieten Hackern einen einfachen Einstiegspunkt in Ihr umfassenderes Lagerausführungssystem. IT- und OT-Abteilungen müssen zusammenarbeiten, um den Firmware-Zugriff zu sperren.

Analyse von Energieeffizienz und Lebenszykluskosten (LCC).

Energieeffizienz wirkt sich stark auf Ihr Geschäftsergebnis aus. Die regulatorischen Grundlagen ändern sich ständig. Das DOE setzt strenge Effizienzvorschriften im gesamten Industriesektor durch. Sie müssen sich in den Effizienzklassen NEMA Premium und IEC bewegen. Wir sehen eine massive globale Verschiebung hin zu den Standards IE3, IE4 und sogar IE5. Durch die Aufrüstung von einem IE2- auf ein IE4-Synchronreluktanzsystem wird die Energieverschwendung drastisch reduziert.

Lassen Sie uns untersuchen, wie diese Systeme mit dynamischen Belastungen umgehen. Sortierer laufen selten ständig mit voller Kapazität. Sie erleben Höhen und Tiefen aufgrund des Paketflusses.

1. Teillastoptimierung: Hardware mit variabler Frequenz reduziert den Energieverbrauch außerhalb der Spitzenzeiten. Sie passen den Stromverbrauch basierend auf dem Paketgewicht und -volumen in Echtzeit an.
2. Leerlaufphasen: Intelligente Systeme fallen bei Lücken im Produktfluss in einen Ruhemodus mit geringem Stromverbrauch. Sie wachen sofort auf, wenn Sensoren eingehende Pakete erkennen.
3. Regeneratives Bremsen: Start-Stopp-Anwendungen verschwenden enorme Mengen an kinetischer Energie. Vertikalsortierer und schnelle Verzögerungszonen profitieren von der Erfassung dieser Energie. Anstatt es als Wärme über einen Widerstand zu verbrennen, speist das System es zurück in den Gleichstrombus, damit andere Motoren es nutzen können.

Sie müssen eine transparente LCC-Berechnung durchführen. Projizieren Sie Ihre Kapitalrendite über einen Betriebslebenszyklus von 5 bis 10 Jahren. Berücksichtigen Sie die genaue Energieeinsparung pro Kilowattstunde. Berücksichtigen Sie den finanziellen Vorteil eines geringeren mechanischen Verschleißes durch gleichmäßigere Beschleunigungskurven. Verlassen Sie sich nicht ausschließlich auf das theoretische Typenschild. Fordern Sie betriebliche Effizienzkurven, die Ihren tatsächlichen Lagerauslastungsprofilen entsprechen.

Risikominderung und Auswahl eines Herstellers von Motorantrieben

Durch die Wahl des richtigen Hardware-Partners werden langfristige Betriebsrisiken gemindert. Sie müssen die technische Unterstützung gründlich prüfen. Zwischen einem reinen Komponentenlieferanten und einem echten Integrationspartner besteht ein gewaltiger Unterschied. Suchen Sie nach tiefgreifender interdisziplinärer Expertise. Ihr Partner muss mechanische Kräfte, elektrische Belastungen und Software-Handshakes gleichermaßen gut verstehen. Wenn sie sich nur auf die elektrische Leistung konzentrieren, übersehen sie kritische mechanische Resonanzprobleme in Ihren Förderbandrahmen.

Bewerten Sie ihre Lieferkette gründlich. Fordern Sie konkrete Lebenszyklusgarantien. Ein renommierter Hersteller von Motorantrieben verpflichtet sich zu langfristigem Legacy-Support. Sie bieten regelmäßige, sichere Firmware-Updates. Sie stellen die Ersatzteilverfügbarkeit vor Ort sicher, um längere Ausfälle zu verhindern. Globale Lieferverzögerungen sollten die Betriebszeit Ihrer Einrichtung nicht beeinträchtigen.

Überspringen Sie niemals Pilottests. Betriebsteams sollten immer empirische Leistungsdaten verlangen. Fordern Sie Proof-of-Concept-Tests für Ihre spezifischen Sortierlastprofile an. Senden Sie dem Hersteller einen Ausschnitt Ihrer tatsächlichen Sortierhardware. Tun Sie dies, bevor Sie einen umfassenden, anlagenweiten Rollout genehmigen. Simulierte Daten verbergen oft reale thermische Probleme.

Verfeinern Sie Ihre Auswahllogik. Erstellen Sie eine robuste, hochtechnische Angebotsanfrage. Fordern Sie die Hersteller auf, die Risiken von Integrationsfehlern im Voraus detailliert darzulegen. Fordern Sie genaue thermische Derating-Kurven basierend auf einer Umgebungstemperatur von 40 °C an. Fordern Sie eine genaue Protokolldokumentation und Integrationshandbücher. Eliminieren Sie Anbieter, die diesen technischen Anfragen ausweichen oder mit generischen Marketingbroschüren antworten.

Abschluss

Für eine optimale Sortierleistung ist ein sorgfältig konstruiertes Gleichgewicht erforderlich. Sie müssen verteilte Steuerungsarchitekturen, deterministische Kommunikationsprotokolle und hocheffiziente Hardware kombinieren. Das Fehlen eines einzelnen Elements beeinträchtigt den Gesamtdurchsatz. Ohne genaues Netzwerk-Timing fällt ein schneller Motor aus. Ein intelligentes Netzwerk versagt, wenn der Motor überhitzt.

Legen Sie Ihrer endgültigen Spezifikation nachweisbare Lebenszykluskosten zugrunde. Priorisieren Sie die nachgewiesene Erfolgsbilanz eines Herstellers bei der Integration in der Logistikautomatisierung. Spitzenleistungsspezifikationen in einem Datenblatt bedeuten absolut nichts, wenn die Hardware im kontinuierlichen, schwierigen Lagerbetrieb ausfällt. Die Zuverlässigkeit in der Praxis übertrifft die theoretische Leistung.

Ihr nächster Schritt besteht in der sofortigen internen Ausrichtung. Konsultieren Sie noch heute interne Systemingenieure. Bilden Sie Ihre aktuellen Kommunikationstopologien und die thermischen Realitäten Ihrer Anlage ab. Tun Sie dies, bevor Sie Gespräche mit dem Anbieter beginnen oder technische Datenblätter anfordern. Klare interne Anforderungen garantieren bessere externe Beschaffungsergebnisse.

FAQ

F: Was ist der Unterschied zwischen einem AC-Antrieb und einem Servoantrieb in einer Sortieranlage?

A: Der Hauptunterschied liegt in den Kosten gegenüber der Präzision. Für kontinuierliche, stationäre Förderstrecken werden standardmäßig AC-Antriebe eingesetzt. Sie bieten eine zuverlässige Geschwindigkeitsregelung zu einem günstigeren Preis. Servoantriebe sorgen für exakte Positionierung und schnelle dynamische Reaktion. Sie sind für hochpräzise Sortierung, komplexe Zusammenführung und genaue Lückenkontrolle unbedingt erforderlich.

F: Wie verkürzt ein dezentraler Motorantrieb die Installationszeit?

A: Dezentrale Einheiten werden direkt an der Maschine montiert. Dadurch entfällt die Notwendigkeit langer, teurer, abgeschirmter Kabel zurück zu einem zentralen Kontrollraum. Dadurch entfällt die komplexe Schaltschrankverkabelung vollständig. Stattdessen verwenden Installateure einfache, verkettete Strom- und Kommunikationskabel und schaffen so eine schnellere Plug-and-Play-Umgebung.

F: Welche Effizienzstandards sollten Motorantriebe für die Lagerautomatisierung erfüllen?

A: Derzeit dient IE3 als grundlegende globale Regulierungsgrundlage. Die Logistikbranche bewegt sich jedoch schnell in Richtung der Standards IE4 und IE5. Der Einsatz synchroner Reluktanz- oder Permanentmagnetsysteme auf diesen höheren Effizienzstufen maximiert die Energieeinsparungen und reduziert die Betriebskosten über den gesamten Lebenszyklus erheblich.

F: Wie bewerte ich die Zuverlässigkeit eines Herstellers von Motorantrieben?

A: Achten Sie unbedingt auf transparente MTBF-Daten (Mean Time Between Failures), die unter den spezifischen Umgebungsbedingungen Ihres Lagers berechnet werden. Fordern Sie den Nachweis lokaler technischer Unterstützung. Überprüfen Sie abschließend die dokumentierte Einhaltung wichtiger industrieller Netzwerkstandards wie EtherCAT und PROFINET, um eine nahtlose Integration sicherzustellen.
