Moderne Technik erfordert eine schnellere und präzisere Bewegungssteuerung. Sie benötigen Systeme, die Grenzen überschreiten, ohne dass es zu mechanischen Ausfällen kommt. Herkömmliche Rotationskonfigurationen basieren stark auf Kugelumlaufspindeln, Zahnstangenanordnungen oder Zahnriemen. Diese mechanischen Verbindungen führen auf natürliche Weise zu Reibung, Spiel und langfristigem Verschleiß. Um diese hartnäckigen physikalischen Einschränkungen zu überwinden, setzt die Branche weiterhin auf Direktantriebslösungen. Wir sehen eine zunehmende Verbreitung von Direktantriebs-Lineartopologien in der High-End-Automatisierung.
Dieser Übergang hilft Ingenieuren, komplexe Durchsatzengpässe zu lösen. Wir werden traditionelle Rotationsarchitekturen mit Alternativen mit Direktantrieb vergleichen. Sie erfahren, wie Sie kritische Leistungsmetriken, thermische Einschränkungen und Integrationsanforderungen bewerten. Unser objektiver Vergleich hilft Ihnen, den optimalen Motortyp anhand präziser Schwellenwerte und Lastprofile festzulegen. Mit diesem Leitfaden können Sie sichere technische Entscheidungen für Ihr nächstes Präzisionsanwendungsdesign treffen.
Herkömmliche Rotationsmotorarchitekturen basieren stark auf sekundären mechanischen Verbindungen. Ingenieure verwenden typischerweise Leitspindeln, Zahnriemen oder Getriebe, um Drehbewegungen in lineare Bewegungen umzuwandeln. Jede mechanische Verbindung führt zu inhärenten physikalischen Einschränkungen in Ihrem System. Jedes Mal, wenn Zahnräder ineinandergreifen oder Riemen sich dehnen, kommt es zu Reibung, mechanischer Elastizität und mikroskopischem Verschleiß. Diese Elemente verschlechtern mit der Zeit die Systemgenauigkeit. Sie erfordern außerdem häufige Wartung, um katastrophale mechanische Ausfälle während der Produktion zu verhindern.

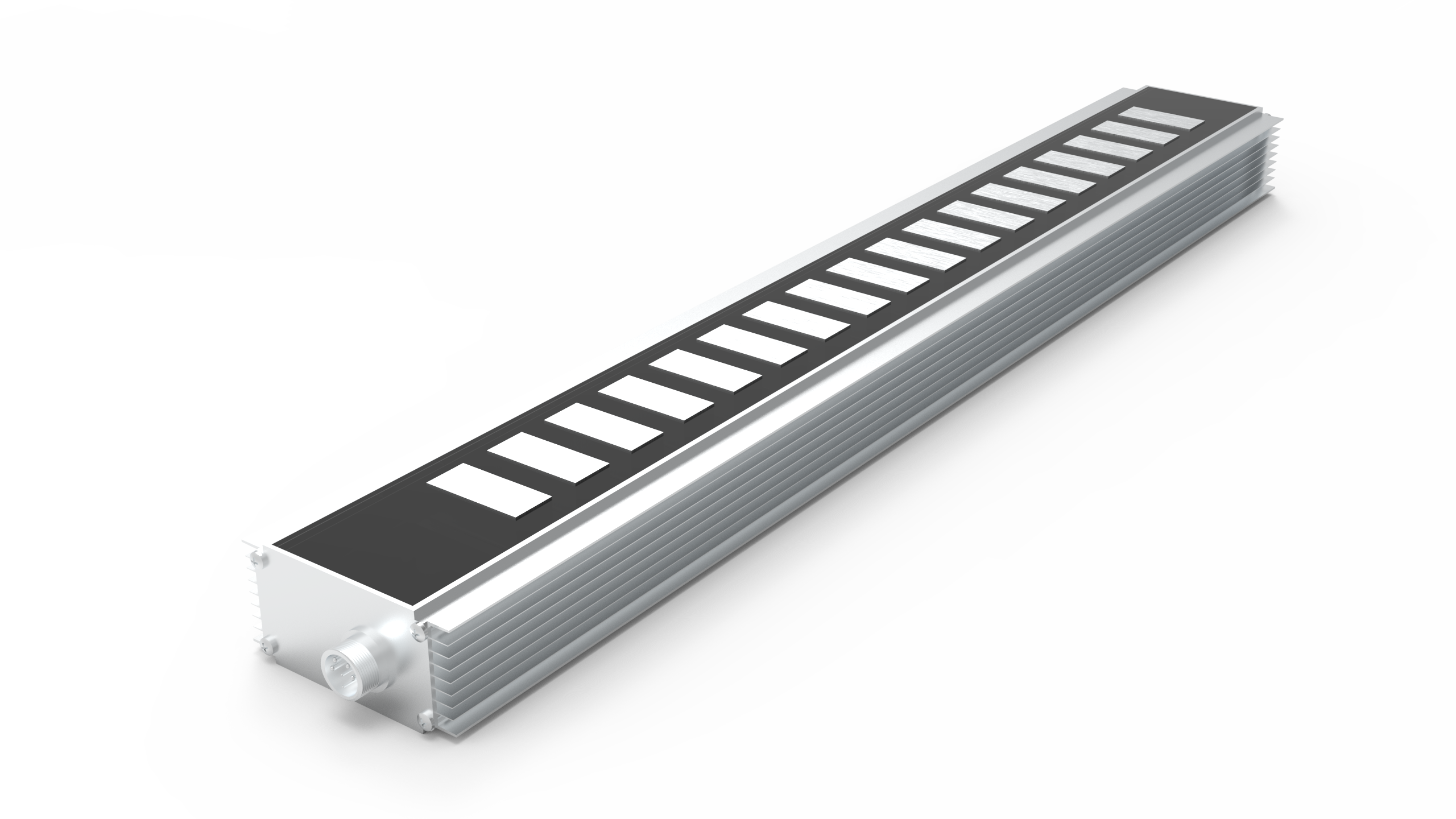

Bei einem Direktantriebsansatz entfallen diese sekundären mechanischen Umwandlungskomponenten vollständig. Sie können sich einen Permanentmagnet-Linearmotor als einen herkömmlichen Rotationsmotor vorstellen, der aufgeschnitten und flach ausgerollt wird. Der Stator wird zur stationären Magnetbahn. Der Rotor wird zur beweglichen Kraftspule. Die elektromagnetische Kraft wirkt direkt auf die Nutzlast. Sie eliminieren die mechanische Zwischenübertragung vollständig.
Dieser strukturelle Unterschied löst ein großes technisches Problem. Die mechanische Umwandlung stellt einen schwerwiegenden Engpass für Durchsatz und Genauigkeit dar. Fortschrittliche Fertigung und Halbleiterprüfung erfordern Präzision im Nanometerbereich. Die mechanische Nachgiebigkeit von Kugelumlaufspindeln führt zu unannehmbar langen Einschwingzeiten. Direktantriebslösungen beseitigen diese Compliance. Sie ermöglichen eine schnellere Indexierung der Maschinen, die Aufnahme klarerer Inspektionsbilder und steigern den gesamten Fabrikdurchsatz erheblich.
Positionierungsgenauigkeit und Wiederholbarkeit verdeutlichen die deutlichsten Unterschiede zwischen diesen beiden Technologien. Rotatorische Systeme sind durch die Genauigkeit der Schneckensteigung und das mechanische Spiel streng begrenzt. Selbst die höchstpräzisionsgeschliffenen Kugelumlaufspindeln leiden bei Hochgeschwindigkeitsbetrieb unter Wärmeausdehnung. Diese Ausdehnung verschiebt die mechanische Tonhöhe und zerstört die Wiederholgenauigkeit im Submikrometerbereich. Im Gegensatz dazu verlassen sich lineare Direktantriebssysteme vollständig auf die Auflösung des linearen Encoders und die Controller-Bandbreite. Sie erreichen routinemäßig eine echte Präzision im Submikrometerbereich, da keine mechanischen Verbindungen die Positionsrückkopplungsschleife verzerren.
Auch Geschwindigkeits- und Beschleunigungsprofile weichen drastisch voneinander ab. Ingenieure begrenzen häufig die Drehzahlen von Rotationssystemen, um die kritische Drehzahlschwelle von Kugelumlaufspindeln zu umgehen. Wenn eine Schraube über ihre kritische Drehzahl hinaus geschoben wird, kommt es zu Peitschenbewegungen und starken Vibrationen. Direktantriebsarchitekturen bleiben durch mechanische Rotationsbeschränkungen nicht eingeschränkt. Ihre Geschwindigkeit überschreitet regelmäßig 5 Meter pro Sekunde. Darüber hinaus erreichen sie problemlos eine Beschleunigung von 10 G und ermöglichen so blitzschnelle Schaltbewegungen.
Kraft- und Lasthandhabungseigenschaften begünstigen herkömmliche Systeme unter bestimmten Bedingungen. Rotationsarchitekturen bieten durch die Untersetzung einen überlegenen mechanischen Vorteil. Sie zeichnen sich durch die vertikale oder horizontale Bewegung massiver Lasten mit hoher Reibung aus. Direktantriebsarchitekturen liefern unglaublich hohe Spitzenkräfte, bieten jedoch im Vergleich zu Getriebeaufbauten typischerweise eine geringere Dauerkraftdichte. Ingenieure müssen den quadratischen Mittelwert (RMS) der Kräfte sorgfältig berechnen, um eine Überhitzung der Spule des Direktantriebs unter andauernder hoher Belastung zu verhindern.
Tabelle: Vergleich der Leistungsmetriken
| Metrischer | Rotationsmotor (Kugelumlaufspindel) | Permanentmagnet-Linearmotor |
|---|---|---|
| Positionierungsgenauigkeit | Begrenzt durch Spiel und Schraubensteigung | Nur durch die Encoderauflösung begrenzt |
| Maximale Geschwindigkeit | Typischerweise < 2 m/s (Schneckenschlaggrenze) | Regelmäßig > 5 m/s |
| Beschleunigung | Niedrig bis mäßig (1-2 Gs) | Extrem hoch (> 10 Gs) |
| Kontinuierliche Kraftdichte | Hoch (wird durch Untersetzung genutzt) | Mäßig (begrenzt durch direkte Spulenheizung) |
Architekturen mit Direktantrieb bringen einzigartige Implementierungsherausforderungen mit sich, die eine sorgfältige technische Überwachung erfordern. Das Wärmemanagement bleibt ein entscheidendes Anliegen für Präzisionsanwendungen. Bei einem Direktantriebsaufbau ist die Kraftspule direkt mit dem Nutzlastschlitten gekoppelt. Die Wärme geht sofort in die Anwendungsstruktur über. Diese lokale Erwärmung führt zu einer Wärmeausdehnung in Präzisionswerkzeugen. Ingenieure mindern dieses Risiko durch den Einsatz von Zwangsluft oder speziellen Flüssigkeitskühlplatten, die zwischen Motor und Nutzlast montiert werden.
Montageverfahren erfordern strenge Sicherheitsprotokolle. Zwischen dem Eisenkern-Forcer und der stationären Magnetbahn bestehen hohe Anziehungskräfte. Diese Kräfte erschweren die Montage erheblich. Bei unsachgemäßer Handhabung dieser magnetischen Komponenten während der Maschinenintegration besteht für Techniker erhebliche Quetschgefahren. Beim Anbringen der Spule an der Schiene müssen Sie nichtmagnetische Unterlegscheiben und spezielle Montagewerkzeuge verwenden.
Ingenieure müssen auch das Rastmoment und die Kraftwelligkeit bewerten. Ein Rastmoment entsteht, wenn die Eisenkernspule über einzelne Magnetpole läuft. Dadurch entsteht bei extrem niedrigen Geschwindigkeiten ein ruckartiges Bewegungsprofil. Um diesem Problem zu begegnen, unterteilen wir Direktantriebslösungen in zwei Hauptvarianten:
Die Systemzuverlässigkeit hat großen Einfluss auf Ihre endgültige Architekturentscheidung. Herkömmliche Rotationssysteme verwenden stark standardisierte Komponenten. Obwohl diese Komponenten weit verbreitet sind, erfordern sie strenge Wartungspläne. Leitspindeln und Linearlager erfordern regelmäßige Schmierintervalle. Sie müssen einen regelmäßigen Austausch verschlissener mechanischer Teile einplanen. Diese geplante Ausfallzeit stört Produktionsumgebungen mit hohem Zyklus, die rund um die Uhr laufen. Das Übersehen von Schmierplänen führt zu einer schnellen Systemverschlechterung.
Direktantriebskonfigurationen stellen einen grundlegenden Wandel in der Maschinenwartungsphilosophie dar. Da diese Systeme eine echte berührungslose Bewegung nutzen, ist mechanischer Verschleiß praktisch ausgeschlossen. Die einzigen berührenden Teile sind die Linearführungslager, die die Nutzlast tragen. Sie vermeiden den schnellen Verschleiß, der für Kugelumlaufspindeln bei starker Beschleunigung typisch ist.
Die Implementierung berührungsloser Bewegungen erfordert jedoch eine spezielle Komponentenintegration. Linearmotoren erfordern hochpräzise optische oder magnetische Linearmaßstäbe über den gesamten Verfahrweg. Sie benötigen außerdem Magnetschienen aus seltenen Erden, die sich über den gesamten Hub erstrecken. Während diese Systeme weitgehend wartungsfrei bleiben, erfordert ihre anfängliche Integration eine hohe Präzision. Ordnungsgemäß installierte Direktantriebseinheiten bieten eine außergewöhnliche Langzeitzuverlässigkeit über Tausende von Betriebsstunden ohne mechanische Eingriffe.
Wenn Sie die Unterkategorisierung der Formfaktoren verstehen, können Sie die genaue Hardware für Ihren spezifischen Anwendungsfall auswählen. Der Markt bietet vor allem Flacharchitekturen und Rohrarchitekturen an. Jedes dient einem bestimmten betrieblichen Zweck.
Flache oder U-Kanal-Architekturen dominieren den Ultrahochpräzisionssektor. Das eisenlose U-Kanal-Design eliminiert Anziehungskräfte zwischen Spule und Schiene. Diese Konstruktionswahl reduziert die Lagerbelastung und eliminiert Kraftschwankungen vollständig. Sie sollten diesen Formfaktor für extreme Präzision, Nutzlasten mit geringer Masse und Anwendungen, die eine perfekte Geschwindigkeitsstabilität erfordern, spezifizieren. Halbleiterlithographie- und optische Inspektionsmaschinen verwenden fast ausschließlich flache, eisenlose Designs.
Rohrförmige lineare Wellenarchitekturen bieten ein völlig anderes Wertversprechen. Bei diesen Modellen sind die Seltenerdmagnete in einem Edelstahlrohr untergebracht. Die Kraftspule umschlingt diese Welle vollständig. Diese Konstruktion eliminiert von Natur aus extreme radiale Anziehungskräfte und macht die Montage wesentlich sicherer. Rohrförmige Modelle dienen als hervorragender Ersatz für herkömmliche Pneumatikzylinder. Darüber hinaus sind sie von Natur aus leichter gegen Umweltschadstoffe abzudichten. Viele röhrenförmige Varianten erreichen die Schutzart IP67 oder IP69K für den Washdown. Dies macht sie ideal für die Lebensmittelverarbeitung, Verpackung und raue Industrieumgebungen, in denen flache Magnetschienen zerstörerische Eisenablagerungen anziehen würden.
Bei der Wahl zwischen Rotations- und Direktantriebsbewegung kommt es darauf an, die Physik an Ihre spezifischen Anwendungsanforderungen anzupassen. Keine einzelne Technologie ist eine universelle Lösung. Sie müssen Ihre Last, den Präzisionsschwellenwert und die Umgebungsbedingungen bewerten. Nutzen Sie die folgenden Richtlinien als Grundlage für Ihren Spezifikationsprozess.
Bei der Wahl zwischen mechanischem Getriebe und Direktantrieb kommt es selten darauf an, welche Technologie allgemein besser ist. Es erfordert eine sorgfältige Anpassung der Motorphysik an die Spieltoleranz Ihrer Anwendung, den erforderlichen Durchsatz und die Umgebungsbedingungen. Herkömmliche Aufbauten dominieren weiterhin die Anwendungen mit hohem Drehmoment und schwerem Hub. Direktantriebsarchitekturen ermöglichen jedoch beispiellose Geschwindigkeit, Präzision im Submikrometerbereich und berührungslose Zuverlässigkeit für anspruchsvolle Automatisierungsaufgaben.
Ihr nächster Schritt erfordert eine praktische Systembewertung. Erstellen Sie zunächst Ihr genaues Bewegungsprofil, einschließlich Spitzenbeschleunigung und kontinuierlicher RMS-Kraft. Fordern Sie als Nächstes eine thermische Simulation basierend auf Ihrem spezifischen Arbeitszyklus an, um sichere Betriebstemperaturen sicherzustellen. Verwenden Sie abschließend eine Größenrechnermatrix, um die erwarteten Einschwingzeiten zwischen einer Kugelumlaufspindel und einer Stufe mit Direktantrieb zu vergleichen. Eine strenge Front-End-Simulation garantiert Ihnen, dass Sie die perfekte Architektur für Ihre genaue technische Herausforderung spezifizieren.
A: Nein. Da es sich um Direktantriebe handelt und keine mechanischen Übertragungskomponenten wie Zahnräder oder Kugelumlaufspindeln vorhanden sind, wird das Spiel automatisch aus dem Bewegungsprofil eliminiert.
A: Nicht von Natur aus. Im Gegensatz zu einer Leitspindel, die sich durch Reibung selbst blockieren kann, lassen Linearmotoren bei Stromausfall vertikale Lasten fallen, es sei denn, Sie integrieren externe pneumatische oder magnetische Bremsen.
A: Das hängt vom konkreten Design ab. Freiliegende flache Magnetbahnen können Eisenstaub anziehen und zu einem schnellen Ausfall führen. Für raue Umgebungen müssen Sie geschlossene Rohrarchitekturen oder Systeme mit IP-Schutzabdeckungen spezifizieren.
