So wählen Sie einen Permanentmagnet-Linearmotor für Automatisierungsprojekte aus

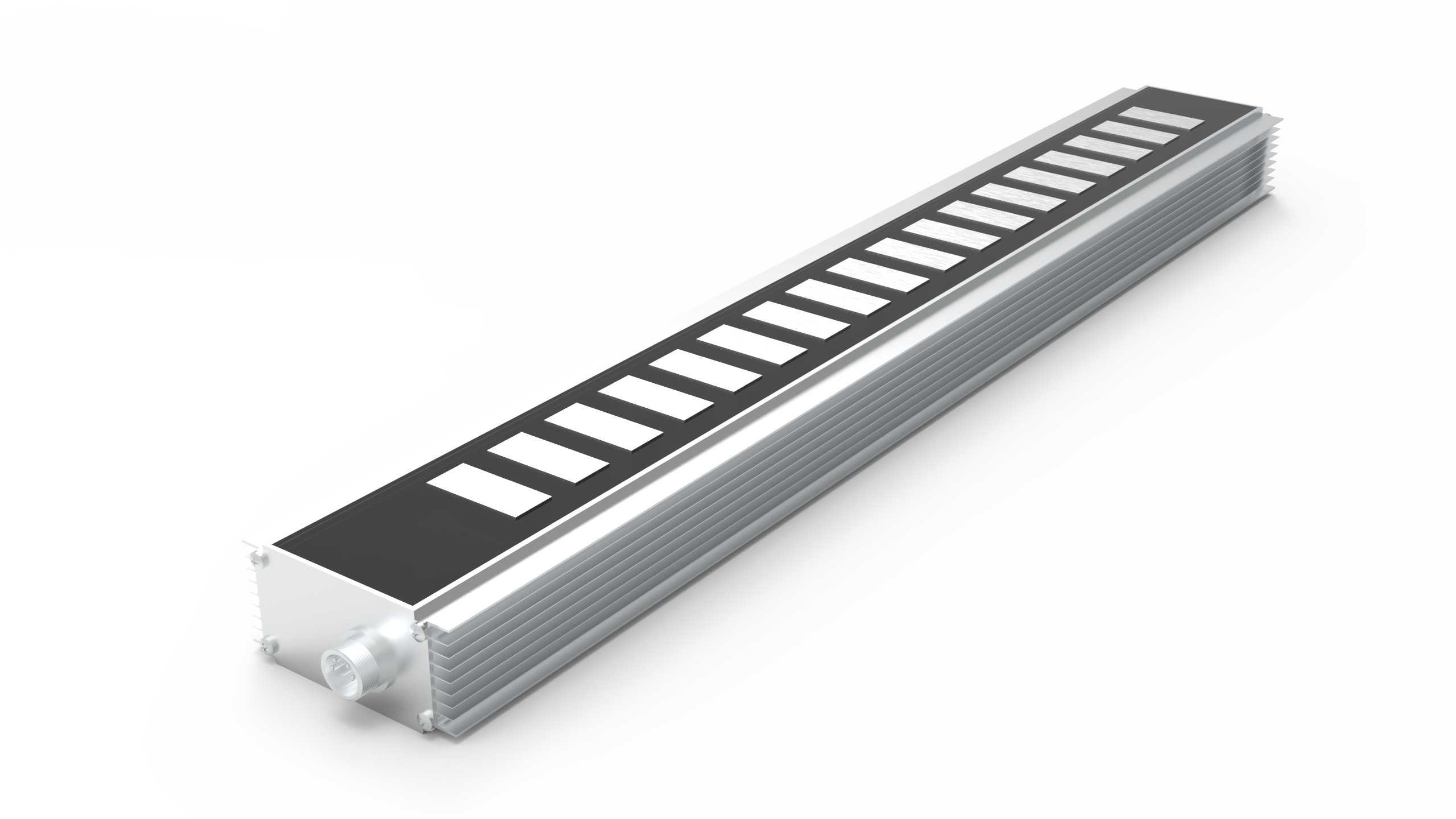

Automatisierungsingenieure stehen heute vor einem entscheidenden Wandel. Wir bewegen uns schnell von herkömmlichen Rotations- zu Linearantrieben wie Kugelumlaufspindeln hin zu fortschrittlicher Direktantriebstechnologie. Dieser Wandel ist eine direkte Reaktion auf die unaufhörliche Forderung der Industrie nach kürzeren Zykluszeiten und deutlich engeren Fertigungstoleranzen. Es ist jedoch von enormer Bedeutung, diesen mechanischen Übergang richtig hinzubekommen. Eine Überdimensionierung Ihres Direktantriebssystems treibt die Investitionsausgaben unnötig in die Höhe und verschwendet wertvolle Maschinenfläche. Umgekehrt führt eine unzureichende Spezifikation Ihrer Hardware zu katastrophalen thermischen Ausfällen und garantiert, dass Sie Ihre Durchsatzziele verfehlen. Dieser Leitfaden bietet einen schrittweisen Rahmen für die technische und geschäftliche Bewertung. Es hilft Ihnen bei der Auswahl eines Permanentmagnet-Linearmotors , der perfekt zu Ihren spezifischen Automatisierungsanforderungen passt. Sie erfahren, wie Sie dynamische Kraftprofile ausgleichen, komplexe Topologieentscheidungen treffen und die Fähigkeiten der Anbieter effektiv bewerten.

Wichtige Erkenntnisse

• Die Topologie bestimmt die Anwendung: Die Wahl zwischen eisenbehafteten und eisenlosen Permanentmagnet-Linearmotoren bestimmt Ihre Grundlinie für Rastmoment, Dauerkraft und Wärmemanagement.
• Kraft im Vergleich zu thermischen Gegebenheiten: Bei der Dimensionierung muss die Dauerkraft im quadratischen Mittel (RMS) Vorrang vor der Spitzenkraft haben, um eine Verschlechterung des Magneten zu verhindern.
• Integration ist der wahre Kostenfaktor: Die Gesamtbetriebskosten (TCO) hängen nicht nur von der Motorhardware ab, sondern auch von der Encoderanpassung, den Antriebsoptimierungsfunktionen und dem Kabelführungsmanagement.
• Lieferantenbewertung: Wählen Sie Partner auf der Grundlage empirischer Dimensionierungssoftware, lokalem Support und der Verfügbarkeit vorintegrierter Lineartische im Vergleich zu Rohmotorkomponenten aus.

Erfolgskriterien für die Framing-Automatisierung

Bevor Sie detaillierte elektromagnetische Spezifikationen untersuchen, müssen Sie Ihr zugrunde liegendes Geschäftsproblem definieren. Ingenieure beginnen oft direkt mit Kraftberechnungen, ohne die Kernziele des Projekts festzulegen. Sie sollten zunächst den Haupttreiber für Ihr Automatisierungs-Upgrade identifizieren. Entwerfen Sie eine Hochgeschwindigkeitsverpackungsmaschine, die einen enormen Durchsatz erfordert? Benötigen Sie Präzision im Nanometerbereich für ein Werkzeug zur Inspektion von Halbleiterwafern? Vielleicht möchte Ihre Einrichtung einfach die Ausfallzeiten aufgrund von Wartungsarbeiten drastisch reduzieren. Legen Sie diese übergreifenden Parameter frühzeitig fest, um Ihre technischen Entscheidungen zu leiten.

Ältere mechanische Systeme genügen oft nicht den modernen Produktionsanforderungen. Herkömmliche Aufbauten basieren auf Rotationsmotoren gepaart mit Riemen oder Kugelumlaufspindeln. Diese Mechanismen führen von Natur aus zu mechanischem Spiel. Sie leiden unter Elastizität und mechanischem Aufziehen bei schnellen Beschleunigungsprofilen. Lager, Kupplungen und Riemen nutzen sich über Millionen von Zyklen kontinuierlich ab. Durch den Einsatz von Linearmotoren eliminieren Sie diese problematischen mechanischen Vermittler vollständig. Die Direktantriebstechnologie koppelt die Nutzlast direkt an das bewegte Magnetfeld. Sie erreichen kein mechanisches Spiel und entfernen physische Verschleißkomponenten aus dem Primärantriebsstrang.

Bevor Sie ein CAD-Modell entwerfen, müssen Sie strenge Einschränkungen auf Systemebene festlegen. Planen Sie sorgfältig Ihre verfügbaren Z-Höhenbeschränkungen. Direktantriebskomponenten benötigen häufig andere Raumvolumina als schlanke Kugelgewindetriebe. Beschränkungen der bewegten Masse bestimmen auch Ihre Designgrenzen. Hohe Nutzlasten senken die Eigenfrequenz des Systems und erschweren die Antriebsabstimmung erheblich. Bewerten Sie außerdem Ihre Umweltgefahren. Reinraumanwendungen erfordern strenge Grenzwerte für die Partikelerzeugung. In anspruchsvollen Bearbeitungsumgebungen sind Komponenten Kühlmittel und leitfähigem Staub ausgesetzt, was robuste Dichtungsstrategien erforderlich macht.

Kerngrößen- und Leistungskriterien

Eine genaue Dimensionierung bestimmt die langfristige Zuverlässigkeit der Maschine. Sie müssen den großen Unterschied zwischen kontinuierlicher Kraft (Fc) und Spitzenkraft (Fp) verstehen. Der wichtigste Schritt bei der Größenbestimmung ist die Berechnung Ihres genauen Bewegungsprofils. Sie müssen die Beschleunigungsphase, die Phase konstanter Geschwindigkeit, die Verzögerungsphase und die Verweilzeit abbilden. Mit dieser mathematischen Karte können Sie die Dauerkraft des quadratischen Mittelwerts (RMS) bestimmen. Die RMS-Berechnung garantiert, dass der Motor einen kontinuierlichen, sich wiederholenden Betrieb aufrechterhalten kann, ohne seine maximalen thermischen Schwellenwerte zu überschreiten.

Viele Nachwuchsingenieure begehen bei der Spezifikation einen schwerwiegenden Fehler. Sie verlassen sich bei der Dimensionierung ihrer Anwendung ausschließlich auf Peak Force-Metriken. Die Spitzenkraft stellt den maximalen elektrischen Strom dar, den die Spulen verarbeiten können, bevor es zu einer schnellen thermischen Zerstörung kommt. Der Motor kann diese enorme Leistung nur für Sekundenbruchteile aufrechterhalten. Sich auf Spitzenwerte für kontinuierliche Bewegungsprofile zu verlassen, garantiert schnelle thermische Störungen und katastrophale Hardwareausfälle.

Die Hochgeschwindigkeitspositionierung erfordert sorgfältige Beachtung von Geschwindigkeit, Beschleunigung und Arbeitszyklus. Um das dynamische Verhalten zu optimieren, sollten Sie die Masse des Primärteils, des sogenannten Forcers, aktiv minimieren. Eine leichtere bewegte Masse reduziert die erforderliche Beschleunigungskraft drastisch. Diese Reduzierung verringert die allgemeine Wärmeentwicklung und verbessert die Einschwingzeiten am Ende einer schnellen Bewegung.

Die Präzisionsfähigkeiten hängen vollständig von der von Ihnen gewählten Rückkopplungsschleife ab. Der Direktantrieb kann sich nicht blind positionieren. Es hängt absolut vom Linearencoder ab. Die Anforderungen an die Auflösung bestimmen strikt die Auswahl Ihres Encoders. Optische Encoder liefern eine Auflösung im Nanometerbereich und eignen sich daher ideal für Messsysteme. Sie bleiben jedoch sehr empfindlich gegenüber Umgebungsstaub und Maschinenvibrationen. Magnetische Encoder bieten eine enorme Haltbarkeit für raue Umgebungen, obwohl sie normalerweise eine Auflösung im Mikrometerbereich bieten.

Eisenkern vs. eisenlos: Auswahl der richtigen Topologie

Die Auswahl der geeigneten elektromagnetischen Topologie bestimmt die Grundleistung Ihrer Maschine. Diese Wahl bestimmt im Wesentlichen die Schwere des Rastmoments, die Dauerkraftkapazität und die Strategien für das Wärmemanagement. Sie wählen im Wesentlichen zwischen zwei dominanten Architekturstilen.

Linearmotoren mit Eisenkern

Diese Motoren verwenden Kupferspulen, die direkt um laminierte Siliziumstahlkerne gewickelt sind. Die gesamte Primärbaugruppe interagiert mit einer einzelnen, flachen Permanentmagnetschiene.

• Mechanismus: Spulen, die um Siliziumstahllamellen gewickelt sind und mit einer einzelnen Magnetspur interagieren.
• Vorteile: Sie liefern eine unglaublich hohe Kraftdichte bei kompakter Stellfläche. Der Eisenkern fungiert als natürlicher Kühlkörper und sorgt für eine hervorragende Wärmeableitung. Sie erzielen einen geringeren finanziellen Aufwand pro erzeugtem Newton Kraft.
• Nachteile/Risiken: Sie leiden unter einem inhärenten Rastmoment. Wenn der Eisenkern über abwechselnde Magnetpole läuft, erzeugt er Kraftwellen. Zwischen der Spule und der Magnetbahn herrschen hohe Anziehungskräfte. Diese extreme magnetische Anziehung erfordert unbedingt robuste Lagerführungen, um ein mechanisches Festklemmen zu verhindern.
• Beste Passform: Werkzeugmaschinen, schwere Nutzlastverpackungen und allgemeine Industrieautomation.

Eisenlose (U-Kanal) Linearmotoren

Diese Designs verfügen über mit Epoxidharz vergossene Spulen, die zwischen zwei gegenüberliegenden Permanentmagnetschienen schweben, die in U-Form angeordnet sind. Der Primärantrieb enthält absolut kein Eisen.

• Mechanismus: Mit Epoxidharz vergossene Spulen, die sich zwischen zwei gegenüberliegenden Permanentmagnetbahnen bewegen.
• Vorteile: Sie liefern kein Rastmoment und ermöglichen so eine äußerst sanfte Bewegung. Zwischen der Spule und den Schienen treten keine Anziehungskräfte auf. Die bewegte Masse bleibt außergewöhnlich leicht.
• Nachteile/Risiken: Sie erzeugen im Vergleich zu Modellen mit Eisenkern eine geringere Gesamtkraftdichte. Das Wärmemanagement ist wesentlich schwieriger, da die Wärme im Epoxidharz eingeschlossen bleibt. Aufgrund der Anforderungen an die Doppelmagnetspur müssen Sie mit einer höheren Anfangsinvestition in die Komponenten rechnen.
• Beste Lösung: Halbleiterfertigung, Präzisionsmesstechnik und Inspektion von Flachbildschirmen.

Leistungsvergleich

Funktion	Eisenkern-Topologie	Eisenlose Topologie
Kraftdichte	Sehr hoch	Mäßig
Rastmoment	Vorhanden (Entschädigung erforderlich)	Null (von Natur aus glatt)
Anziehende Kraft	Sehr hoch (erfordert robuste Lager)	Null
Wärmeableitung	Hervorragend (Eisen fungiert als Wärmesenke)	Schlecht (Wärme im Epoxidharz eingeschlossen)
Bewegte Masse	Schwer	Licht

Implementierungsrealitäten: Wärmemanagement und Antriebsoptimierung

Die Implementierung von Hardware mit Direktantrieb bringt einzigartige physische Herausforderungen in der Fabrikhalle mit sich. Als größtes Betriebsrisiko stellt die thermische Degradation dar. Hochleistungs-Direktantriebssysteme sind stark auf Neodym-Magnete angewiesen. Diese Seltenerdmagnete bleiben gegenüber erhöhten Temperaturen sehr anfällig. Werden Magnete über ihre sichere Betriebsgrenze hinaus gedrückt, führt dies zu einer irreversiblen Entmagnetisierung. Sie müssen bereits in der Entwurfsphase präzise Kühlstrategien umsetzen. Für den Betrieb mit geringer Belastung ist die natürliche Konvektion ausreichend. Die erzwungene Luftkühlung verschiebt die Grenzen der kontinuierlichen Kraft noch weiter. Flüssigkeitskühlkreisläufe maximieren die nachhaltige Leistung, erhöhen jedoch den Platzbedarf des Systems und die Komplexität der Rohrleitungen drastisch.

Servo-Tuning stellt bei der Maschineninbetriebnahme eine weitere harte Realität dar. Standard-Rotationssysteme verwenden Getriebe, um Unstimmigkeiten in der Lastträgheit zu maskieren. Bei Direktantriebssystemen fehlt diese mechanische Untersetzung. Der Motor spürt jedes Gramm Lastträgheit direkt. Servoantriebe müssen diese aggressiven Fehlanpassungen sofort bewältigen. Für die Optimierung müssen Notch-Filter eingesetzt und komplexe Bode-Diagramme verwaltet werden. Sie müssen sicherstellen, dass Ihr Servoantrieb über die Verarbeitungsbandbreite verfügt, um diese rohen, uneingeschränkten Lasten zu bewältigen.

Ignorieren Sie nicht das Kabelmanagement. Hochflexible Kabeltrassen stellen bei Hochgeschwindigkeitsanwendungen häufig die erste katastrophale Fehlerquelle dar. Ingenieure unterschätzen oft die physikalische Belastung, die auf Kabel ausgeübt wird, die sich mit einer Geschwindigkeit von fünf Metern pro Sekunde bewegen. Sie müssen die von den Kabelherstellern angegebenen Mindestbiegeradien strikt einhalten. Darüber hinaus muss die Masse der beweglichen Kabel in Ihre Berechnungen der dynamischen Beschleunigung einbezogen werden.

Sicherheit und Compliance erfordern strenge Aufmerksamkeit. Bei einem plötzlichen Stromausfall verliert der Motor jegliche elektromagnetische Haltekraft. Vertikale Anwendungen erfordern einen sofortigen Fallschutz. Sie müssen pneumatische Ausgleichszylinder oder aktive Magnetfedern installieren. Integrieren Sie zur Sicherung der Nutzlast immer ausfallsichere mechanische Bremsen. Stellen Sie sicher, dass alle Komponenten über die erforderlichen CE-, UL- und RoHS-Zertifizierungen verfügen, um weltweite Konformität sicherzustellen.

Komponentenbewertung und Systemintegration

Der Kauf von Direktantriebstechnologie erfordert die Bewertung versteckter Integrationshindernisse. Sie stehen vor der grundlegenden Entscheidung zwischen der Beschaffung von Rohkomponenten oder dem Kauf einer vollständig integrierten Bühne. Beim Entwurf einer kundenspezifischen Bühne müssen Aluminiumstrangpressteile, Linearschienen, optische Encoder und Motorspulen separat beschafft werden. Diese Route erfordert Hunderte von Maschinenbaustunden. Durch den Kauf eines vormontierten Lineartisches verlagert sich der Ausrichtungs- und Integrationsaufwand zurück auf den Hersteller. Es reduziert Ihren Engineering-Aufwand und Ihre Markteinführungszeit erheblich.

Bewerten Sie die Engineering-Software des Anbieters gründlich. Ein renommierter Hersteller bietet empirische, proprietäre Dimensionierungssoftware an. Diese Software sollte das thermische Verhalten dynamisch basierend auf Ihrem importierten Bewegungsprofil simulieren. Es muss thermische Zeitkonstanten genau modellieren. Der Rückgriff auf statische PDF-Datenblätter zur dynamischen thermischen Dimensionierung führt häufig zu Systemausfällen.

Nutzen Sie eine strukturierte Auswahllogik, um potenzielle Partner zu bewerten:

1. Transparenz der Konstanten: Veröffentlicht der Anbieter klare Motorkonstanten? Sie benötigen genaue Angaben zur Kraft pro Ampere und zum absoluten Wärmewiderstand.
2. Antriebskompatibilität: Bieten sie kompatible Servoantriebe an? Suchen Sie nach Antrieben, die fortschrittliche Cogging-Kompensationsalgorithmen und Hochfrequenz-Regelkreise bieten.
3. Logistik und Support: Können Sie die Vorlaufzeiten in der Lieferkette überprüfen? Stellen Sie sicher, dass sie lokalen Anwendungstechnik-Support für die Inbetriebnahme und Fehlerbehebung vor Ort bieten.

Als praktischer nächster Schritt erfassen Sie Ihre endgültigen Bewegungsparameter. Dokumentieren Sie Ihre maximale Nutzlastmasse, präzise Hublänge und aggressive Bewegungszeiten. Bringen Sie diesen strengen Datensatz zu Ihren ausgewählten Anbietern, um eine formelle Proof-of-Concept-Diskussion einzuleiten.

Abschluss

Die Auswahl des richtigen Aktuators mit Direktantrieb bleibt eine Aufgabe strenger technischer Abwägung. Sie müssen die reine Kraftdichte sorgfältig gegen Nanometergenauigkeit und unvermeidbare thermische Einschränkungen abwägen. Für eine erfolgreiche Einführung müssen Motor, Servoantrieb, Encoder und mechanische Führungen als ein einziges, voneinander abhängiges Ökosystem behandelt werden. Die Isolierung dieser Komponenten während der Entwurfsphase führt zu Systeminstabilität und Ausfällen.

Ergreifen Sie noch heute Maßnahmen, um Ihre Projektparameter zu sichern. Laden Sie eine umfassende Checkliste zur Größenbestimmung herunter, um Ihre Ladungsanforderungen zu organisieren. Nutzen Sie das proprietäre Online-Motorauswahltool eines Anbieters, um Ihr genaues Bewegungsprofil genau zu modellieren. Kontaktieren Sie umgehend einen spezialisierten Anwendungstechniker mit Ihren Zykluszeitdaten, um mit der Konzeption Ihrer optimalen Direktantriebslösung zu beginnen.

FAQ

F: Was ist der Unterschied zwischen einem AC-Linearmotor und einem Permanentmagnet-Linearmotor?

A: Die meisten modernen Linearmotoren mit Direktantrieb, die in der hochpräzisen Automatisierung eingesetzt werden, sind eigentlich synchrone AC-Permanentmagnetmotoren. Die Terminologie überschneidet sich häufig. „Linearmotor“ beschreibt die flache, ausgerollte physikalische Struktur. „Permanentmagnet“ gibt den sekundären Gleistyp an. Sie werden mit Wechselstrom (AC) betrieben, der von einem Servoantrieb bereitgestellt wird, um die Primärspulen elektronisch zu kommutieren.

F: Wie reduziere ich das Rastmoment in einem Eisenkern-Linearmotor?

A: Sie können das Rastmoment sowohl durch Hardware als auch durch Software beheben. Bei Hardwarelösungen werden die Magnete auf der Sekundärspur geneigt, um den magnetischen Übergang zu glätten. Softwarelösungen nutzen fortschrittliche Servoantriebsalgorithmen. Diese modernen Antriebe bilden die spezifische Kraftwelligkeit ab und injizieren vorausschauende Gegenströmungen, um den Rasteffekt dynamisch aufzuheben.

F: Können Permanentmagnet-Linearmotoren in vertikalen Anwendungen (Z-Achse) verwendet werden?

A: Ja, aber sie erfordern kritische Sicherheitsüberlegungen. Da es diesen Motoren an mechanischer Reibung mangelt, führt ein Leistungsverlust dazu, dass die Nutzlast sofort sinkt. Sie müssen pneumatische oder magnetische Gegengewichtssysteme integrieren, um die Schwerkraft auszugleichen. Installieren Sie außerdem ausfallsichere mechanische Bremsen, um die Nutzlast bei unerwarteten Stromausfällen oder Notstopps zu sichern.

F: Was passiert, wenn ein Linearmotor überhitzt?

A: Überhitzung führt zu einer irreversiblen Entmagnetisierung der Permanentmagnete. Sobald der Motor entmagnetisiert ist, verliert er seine Fähigkeit, die angegebene Kraft zu erzeugen, wodurch die Hardware dauerhaft zerstört wird. Um dies zu verhindern, integrieren Sie Thermistoren oder PTC-Sensoren immer direkt in die Spulenbaugruppe. Diese Sensoren bieten kritischen Schutz auf Antriebsebene, indem sie die Stromversorgung unterbrechen, bevor die thermischen Grenzwerte überschritten werden.
