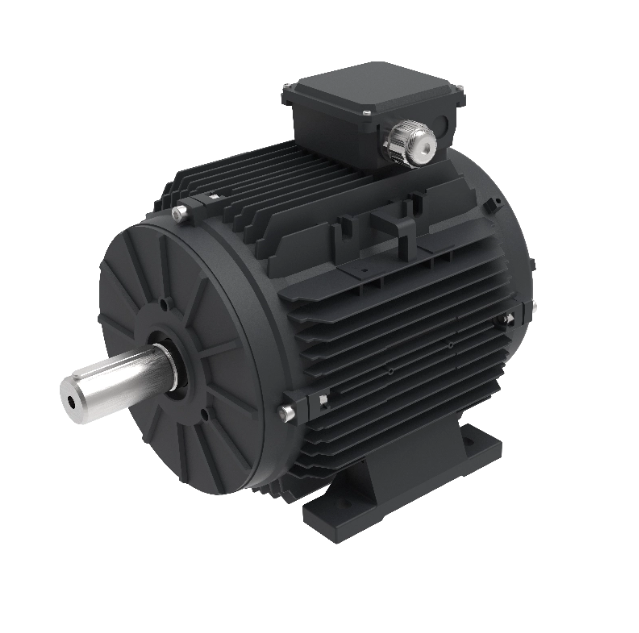

Der T100 EC-Motor ist ein EC-Permanentmagnet-Synchronmotor mit IEC 100-Rahmen für Lüftungs- und Flüssigkeitshandhabungsgeräte mit variabler Drehzahl. Da der VFD außerhalb des Motors bleibt, können Integratoren ihre bevorzugte Antriebsmarke wählen, Antriebe in einem Schaltschrank zentralisieren und mehrere T100 EC-Motoren von einem Antrieb aus betreiben. Die Motorseite enthält weniger elektronische Komponenten, was für anspruchsvolle Installationsumgebungen geeignet ist. Es stehen zwei Eingangsvarianten zur Verfügung: einphasig 200–277 V für Standorte ohne Drehstromversorgung und dreiphasig 360–460 V für höhere Leistung. Die EC-Plattform erreicht einen Wirkungsgrad von IE5+, mit reinen Motorwirkungsgraden von 90–96 Prozent gemäß IEC 60034-30-1.
Artikel | 230-V-Einphasenvariante | 400-V-Dreiphasenvariante |
|---|---|---|
Modell | T100ECI10F18C2B34S1 | T100ECI12F30C2B34T1 |
Nenndrehmoment | 10 N·m | 11,3 N·m |
Nennleistung | 1,88 kW bei 1800 U/min | 3,79 kW bei 3200 U/min |
Geschwindigkeitsbereich | 600-1800 U/min | 600-3200 U/min |
Eingangsleistung | 200–277 V, 50/60 Hz, einphasig | 360-460 V, 50/60 Hz, dreiphasig |
Nennstrom | 12,5 A bei 1800 U/min | 7,8 A bei 3200 U/min |
Höchste Gesamteffizienz des Systems | Ca. 90 % (einschließlich VFD-Verluste) | Ca. 89,5 % (einschließlich VFD-Verluste) |
Kühlmethode | IC416 Zwangsbelüftung | IC416 Zwangsbelüftung |
Montage | B34-Flansch | B34-Flansch |
Schutzklasse | IP55 (aufrüstbar auf IP66) | IP55 (aufrüstbar auf IP66) |
Umgebungstemperatur | -25°C bis +40°C | -25°C bis +40°C |
Der T100 EC-Motor verwendet einen externen VFD anstelle eines integrierten Antriebs. Ein zentraler Antrieb kann mehrere T100 EC-Motoren versorgen, und Integratoren können sich auf eine ausgewählte Antriebsmarke und Schaltschrankanordnung als Standard festlegen. Unterstützung bei der Laufwerksauswahl erhalten Sie über unser technisches Pre-Sales-Team.
Die EC-Plattform, auf der der T100 EC-Motor aufgebaut ist, erreicht einen Wirkungsgrad von IE5+, mit reinen Motorwirkungsgraden von 90–96 Prozent. Der gemessene Spitzengesamtwirkungsgrad des Systems, einschließlich VFD-Verlusten, beträgt etwa 90 Prozent für die einphasige Variante und 89,5 Prozent für die dreiphasige Variante an den Betriebspunkten in der Spezifikationstabelle.
Die EC-Plattform unterstützt zwei verbindungsbasierte Geschwindigkeitsbänder: Stern (Y) bei 100–1800 U/min und Delta bei 300–3600 U/min in der gesamten Serie. Die gelieferten Varianten arbeiten innerhalb der in der Tabelle aufgeführten Bereiche, 600–1800 U/min für die einphasige Einheit und 600–3200 U/min für die dreiphasige Einheit, und decken sowohl Lüfteraufgaben mit niedriger Drehzahl und hohem Drehmoment als auch mit höherer Drehzahl ab.
Die Montageabmessungen entsprechen den IEC 100-Rahmenstandards und die 28-mm-Welle verwendet eine Standard-IEC-Passfedernut. Ein vorhandener Wechselstrommotor der Baugröße IEC 100 kann ohne Adapterplatte ausgetauscht werden, sofern ein externer Frequenzumrichter installiert ist.
Aktuelle T100 EC-Motorvarianten verwenden B34-Flanschmontage. Die breitere Serie unterstützt B3, B30, B14, B5, B34, B35, B14B und B5R, und die Füße der fußmontierten Varianten sind abnehmbar. Bestätigen Sie die Vereinbarung bei der Bestellung.
Die 28-mm-Wellenverlängerung verfügt über eine Standard-IEC-Passfedernut. Zur Überprüfung des Laufradspiels und der Flanschpassung sind auf Anfrage zwei- und dreidimensionale Einbauzeichnungen erhältlich.
Der T100 EC-Motor verwendet eine IC416-Zwangsbelüftung und ist über den gesamten Drehzahlbereich nicht selbstbelüftet. Installateure sollten den Luftstrom über dem Motor bei der niedrigsten Betriebsgeschwindigkeit überprüfen.
Der T100 EC-Motor wird in zentralen Klimaanlagenventilatoren, Viehbelüftung, Kühllagerventilatoren, Rechenzentrumskühlung, Industrieventilatoren, Wasserpumpen, Staubentfernungsgeräten und Wechselstrommotor-Nachrüstungen eingesetzt. Die einphasige Variante eignet sich für Standorte ohne dreiphasigen Strom; Die dreiphasige Variante eignet sich für Aufgaben mit höherer Leistung.
Spannung, Geschwindigkeit, Wellendurchmesser, Montage, Steuermethode, Kabellänge und Anschlüsse können individuell angepasst werden, und OEM-Fertigung wird Industrie- und Unternehmenskunden angeboten. Die EC-Plattform reicht bis 30 kW. Für Umgebungstemperaturen außerhalb von -25 °C bis +40 °C ist ein kundenspezifisches Modell erhältlich, und Lagermarken können angegeben werden.
Nein. Der T100 EC-Motor ist ein PMSM vom EC-Typ und muss mit einem externen VFD gekoppelt werden. Ein Antrieb kann mehrere T100 EC-Motoren betreiben; Kontaktieren Sie unser technisches Team für die Antriebsdimensionierung.
Die einphasige Variante läuft mit 200–277 V und liefert 1,88 kW bei 1800 U/min, während die dreiphasige Variante mit 360–460 V läuft und 3,79 kW bei 3200 U/min liefert. Die vollständigen Werte sind in der Spezifikationstabelle aufgeführt.
Ja. Seine Montageabmessungen und die 28-mm-Welle mit Passfeder entsprechen den IEC 100-Rahmenstandards, sodass keine Adapterplatte erforderlich ist. Ein externer Frequenzumrichter und die entsprechende Steuerverkabelung müssen hinzugefügt werden.
Der T100 EC-Motor verfügt über CE- und ETL-Zertifizierungen. Die Gewährleistung beträgt 12 Monate ab Erhalt bei Inlandsbestellungen und 18 Monate ab Versand bei Auslandsbestellungen.
