T132 EC

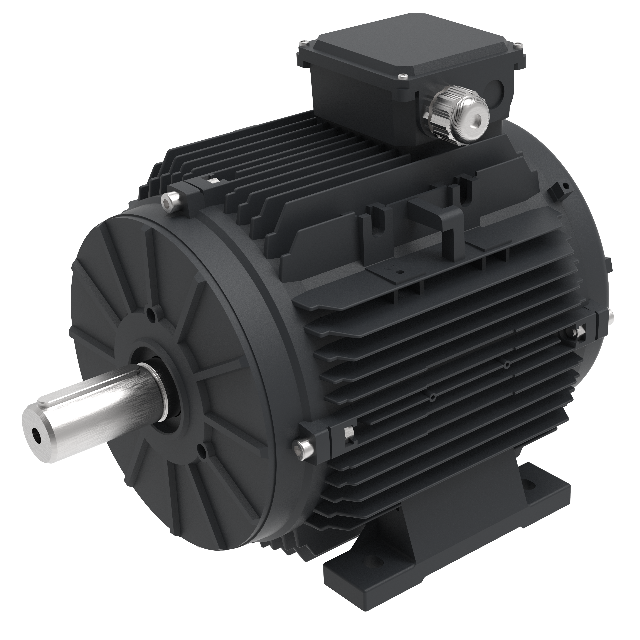

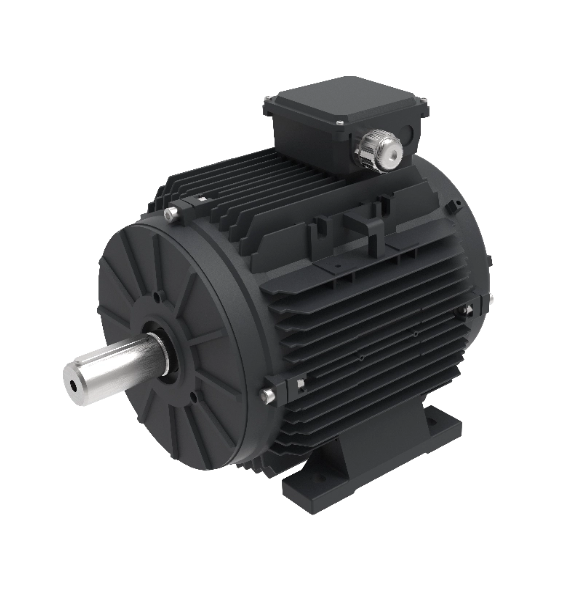

Übersicht über den T132 EC-Motor

Der EC-Motor T132 ist der größte Rahmen der EC-Reihe der T-Serie und für den Betrieb mit hohem Drehmoment und niedriger Drehzahl ausgelegt. Es werden zwei Varianten angeboten: ein 1800-U/min-Aggregat mit 17,4 N·m und ein 750-U/min-Aggregat mit 48 N·m. Die 48-N·m-Variante treibt Ventilatoren mit großem Durchmesser direkt an, wodurch bei herkömmlichen Anordnungen das Getriebe oder der Riemenantrieb entfällt und die Verschleißteile reduziert werden. Als EC-Motor wird der T132 von einem externen VFD angetrieben, sodass Integratoren die Hardware zentralisieren und einen Antrieb auf mehrere Motoren verteilen können. Die EC-Plattform erreicht einen Wirkungsgrad von IE5+, mit reinen Motorwirkungsgraden von 90–96 Prozent gemäß IEC 60034-30-1.

Wichtige Spezifikationen des T132 EC-Motors

Leistungsvorteile des T132 EC-Motors

Direktantrieb mit hohem Drehmoment bei niedriger Geschwindigkeit

Die T132 EC-Motorvariante mit 750 U/min liefert 48 N·m und wird ohne Getriebe oder Riemenantrieb direkt an ein Lüfterrad mit großem Durchmesser gekoppelt, wodurch Wartungsprobleme und mechanische Verluste entfallen.

IE5+-Plattform mit gemessener Effizienz

Die EC-Plattform erreicht einen Wirkungsgrad von IE5+ mit reinen Motorwirkungsgraden von 90–96 Prozent. Die 1800-U/min-Variante hat einen gemessenen Spitzengesamtwirkungsgrad des Systems von etwa 90,9 Prozent, einschließlich VFD-Verlusten, während die 750-U/min-Variante an den Betriebspunkten in der Tabelle etwa 89,3 Prozent misst.

Externe VFD-Architektur für Fangruppen

Mit dem externen VFD können mehrere T132 EC-Motoren über eine zentrale Antriebshardware betrieben werden und unterstützen so die Gruppensteuerung von Stall- oder Kühlhausventilatoren. Integratoren wählen ihre bevorzugte Antriebsmarke; Unser Team unterstützt Sie bei der Auswahl.

Industriebetrieb und Zertifizierungen

Der T132 EC-Motor ist für den Dauerbetrieb S1 ausgelegt und verfügt über CE- und ETL-Zertifizierungen. Das bürstenlose PMSM-Design kommt ohne Kommutator oder Bürsten aus, wodurch die geplante Wartung bei vergleichbaren Anwendungen reduziert wird.

Installation und Montage für den T132 EC-Motor

Montagekonfigurationen

Die 1800-U/min-Variante verwendet eine B34-Flanschmontage gemäß der Installationszeichnung; Der Bestellcode enthält die Bezeichnung B35R, die bei der Bestellung bestätigt werden sollte. Die 750-U/min-Variante verwendet eine B3-Fußmontage mit B5- und B14-Flanschoptionen und abnehmbaren Füßen; Die Serie unterstützt alle IEC-Anordnungen.

Schaft- und Rahmenabmessungen

Die 38-mm-Wellenverlängerung verfügt über eine Standard-IEC-Passfeder und die Montageabmessungen entsprechen den Rahmennormen IEC 132. Ein Wechselstrommotor der Baugröße IEC 132 kann ohne Adapterplatte ausgetauscht werden, sofern ein externer Frequenzumrichter installiert wird. Zweidimensionale und dreidimensionale Zeichnungen sind auf Anfrage erhältlich.

Kühlanforderungen

Die 1800-U/min-Variante nutzt IC416-Zwangsbelüftung. Die 750-U/min-Variante nutzt IC418-Kühlung und erfordert eine Mindestluftgeschwindigkeit von 1,5 m/s über der Motoroberfläche. Installateure sollten den Luftstrom bei der niedrigsten Betriebsgeschwindigkeit überprüfen.

Anwendungen für den T132 EC-Motor

Der T132 EC-Motor wird in großen Lüftungsventilatoren für Viehzucht, Kühllagerventilatoren, Kühlung von Rechenzentren, Industrieventilatoren, Staubentfernungsgeräten, Wasserpumpen und Nachrüstungen von Wechselstrommotoren eingesetzt. Die 750-U/min-Variante eignet sich für Lüfter mit großem Durchmesser und direktem Antrieb bei niedriger Drehzahl. Die Variante mit 1800 U/min eignet sich für Lüfter- und Pumpenaufgaben mit Standardgeschwindigkeit.

Anpassungs- und OEM-Services für den T132 EC-Motor

Spannung, Geschwindigkeit, Wellendurchmesser, Montage, Steuermethode, Kabellänge und Anschlüsse können individuell angepasst werden, und OEM-Fertigung wird für Industriekunden und Unternehmenskunden bereitgestellt. Die EC-Plattform reicht bis 30 kW. Für Umgebungstemperaturen außerhalb von -25 °C bis +40 °C ist ein kundenspezifisches Modell erhältlich, und Lagermarken können angegeben werden.

FAQ zum T132 EC-Motor

Verfügt der T132 EC-Motor über einen VFD?

Nein. Der T132 EC-Motor erfordert einen externen VFD. Ein zentraler Antrieb kann mehrere T132 EC-Motoren betreiben, und unser Team unterstützt Sie bei der Antriebsauswahl.

Kann die 750-U/min-Variante einen Getriebelüfterantrieb ersetzen?

Der T132 EC-Motor mit 750 U/min hat eine Nennleistung von 48 N·m und treibt direkt ein Laufrad mit großem Durchmesser an, sodass das Getriebe oder der Riemenantrieb entfernt werden können, wenn Drehmoment- und Drehzahlanforderungen der Spezifikationstabelle entsprechen.

Wie unterscheiden sich die beiden Varianten?

Die 1800-U/min-Variante hat eine Nennleistung von 17,4 N·m und 3,28 kW mit IC416-Kühlung; Die 750-U/min-Variante hat eine Nennleistung von 48 N·m und 3,7 kW, wobei die IC418-Kühlung eine Luftgeschwindigkeit von mindestens 1,5 m/s erfordert.

Welche Zertifizierungs- und Garantiebedingungen gelten?

Der T132 EC-Motor verfügt über CE- und ETL-Zertifizierungen und ist für den Dauerbetrieb S1 ausgelegt. Die Gewährleistung beträgt 12 Monate ab Erhalt für Inlandsbestellungen und 18 Monate ab Versand für Auslandsbestellungen.
