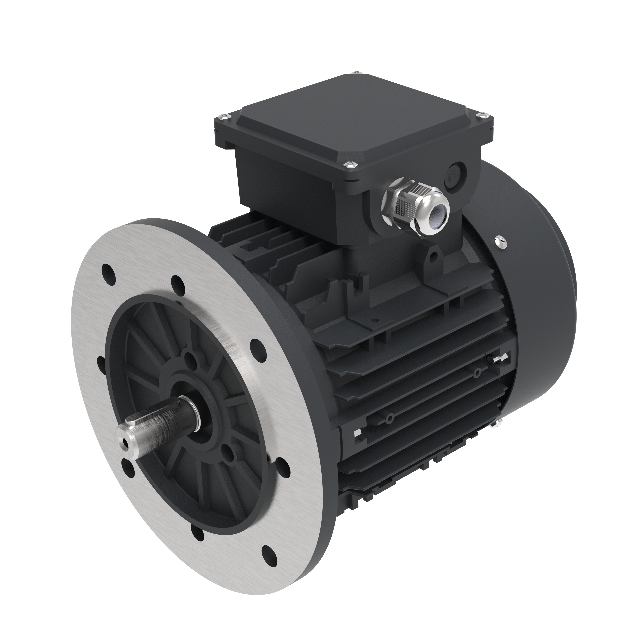

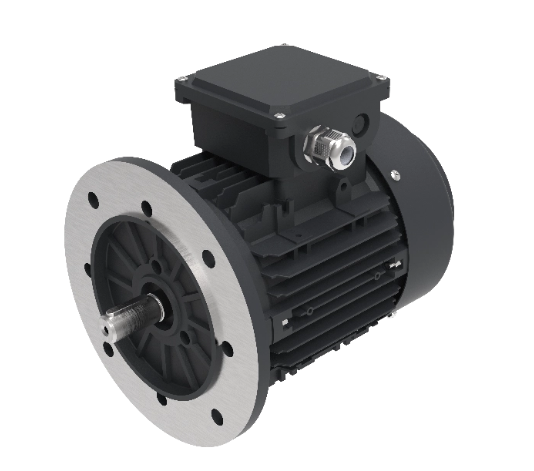

Der EC-Motor T71EC ist der kompakteste EC-Motor der T-Serie und basiert auf einem IEC 71-Rahmen. Mit einem Rahmendurchmesser von ca. 139 mm und einer Gesamtlänge von 249 mm liefert er 0,45 kW bei 3600 U/min auf einer Stellfläche, die für platzbeschränkte Installationen ausgelegt ist. Als EC-Synchronmotor (extern gesteuert) mit Permanentmagneten arbeitet er mit einem externen Frequenzumrichter (VFD), sodass Systemintegratoren ihre bevorzugte Antriebsmarke auswählen und Mehrmotorenkonfigurationen über eine einzige Antriebseinheit konfigurieren können. Der Motor akzeptiert einen einphasigen 200-277-V-Eingang bei 50/60 Hz und eignet sich für Wohn- und Gewerbegebiete ohne Dreiphasenstrom.
Artikel | Wert |
|---|---|
Nenndrehmoment | 1,2 N·m |
Nennleistung | 0,45 kW bei 3600 U/min |
Geschwindigkeitsbereich | 600-3600 U/min |
Eingangsleistung | 200–277 V, 50/60 Hz, einphasig |
Nennstrom | 3,2 A bei 3600 U/min |
Effizienz | 87,6 % bei 3600 U/min (Gesamtwirkungsgrad des Systems, einschließlich VFD-Verluste) |
Schutzklasse | IP55 (aufrüstbar auf IP66) |
Isolierung / Pflicht | Isolierung der Klasse F/B, Dauerbetrieb S1 |
Umgebungstemperatur | -25°C bis +40°C |
Kühlmethode | TEAO, minimale Luftgeschwindigkeit 1 m/s |
Montage | B3-Standard; B5 / B14 optional; abnehmbare Füße |
Schaftverlängerung | Durchmesser 14 mm, Schaftlänge 22 mm, Keilnut 5 mm |
Zertifizierung | CE/ETL |
Der T71EC EC-Motor arbeitet in einem Drehzahlbereich von 600 bis 3600 U/min und ermöglicht so den Antrieb von Laufrädern mit kleinem Durchmesser in Luftreinigungsgeräten, Frischluftsystemen und Schrankkühlventilatoren. Der IEC 71-Rahmen ist die kleinste Rahmengröße in der EC-Plattform der T-Serie.
Beim Nennbetriebspunkt von 3600 U/min erreicht der T71EC EC-Motor einen gemessenen Gesamtwirkungsgrad des Systems von 87,6 %, einschließlich VFD-Verlusten. Die EC-Plattform, auf der der T71EC basiert, erreicht die Energieeffizienzklasse IE5+, wobei der Wirkungsgrad nur für den Plattformmotor zwischen 90 % und 96 % liegt.
Der EC-Motor T71EC akzeptiert eine einphasige Eingangsspannung von 200–277 V, wodurch die Notwendigkeit einer dreiphasigen Strominfrastruktur bei Nachrüstungsprojekten und verteilten Installationen, wie z.
Das Permanentmagnet-Synchrondesign verwendet keine Bürsten oder verschleißende Kommutatorkomponenten, wodurch der Bedarf an planmäßiger Wartung im Vergleich zu Gleichstrommotoren mit Bürsten und Wechselstrommotoren mit Spaltpol reduziert wird.
Der EC-Motor T71EC wird standardmäßig mit B3-Fußmontage geliefert, optional sind B5- und B14-Flanschmontage erhältlich. Die Füße sind abnehmbar, um eine flexible Integration in kundenspezifische Gehäuse zu ermöglichen. Alle Montagemaße entsprechen den IEC 71-Rahmennormen, sodass der T71EC bei energiesparenden Nachrüstprojekten ohne Adapterplatte direkt vorhandene IEC 71-Rahmen-Wechselstrommotoren ersetzen kann.
Die Wellenverlängerung hat einen Durchmesser von 14 mm, eine Länge von 22 mm und eine 5 mm Passfedernut mit einem M5-Gewindeloch am Wellenende. Die Schaftmittenhöhe beträgt 71 mm und der Fußlochabstand 112 mm. Der Motor wird standardmäßig mit 1,5 m langen Leistungs- und 1,5 m langen Steuerkabeln geliefert. 2D-/3D-Einbauzeichnungen sind auf Anfrage erhältlich.
Der EC-Motor T71EC nutzt TEAO-Kühlung (Totally Enclosed Air Over), die eine Mindestluftgeschwindigkeit von 1 m/s über der Motoroberfläche erfordert. Es verfügt standardmäßig über die Schutzart IP55 und kann auf IP66 aufgerüstet werden. Der Standard-Betriebsumgebungstemperaturbereich beträgt -25 °C bis +40 °C; Für Temperaturen außerhalb dieses Bereichs sind maßgeschneiderte Modelle erhältlich.
Der T71EC EC-Motor ist für leistungsarme, platzbeschränkte Lüfter- und Gebläseanwendungen konzipiert, darunter Luftreinigungsgeräte, Frischluftlüftungssysteme, Schrankkühlventilatoren, kleine HVAC-Ventilatoren und leichte gewerbliche Lüftungsgeräte. Seine IEC-Standard-Montageabmessungen unterstützen auch energiesparende Nachrüstungen, die vorhandene AC-Induktionsmotoren mit IEC 71-Rahmen ersetzen.
Es ist eine vollständige kundenspezifische Anpassung möglich, einschließlich Spannung, Geschwindigkeit, Wellendurchmesser, Montagemethode, Steuermethode, Kabellänge und Steckertyp. Für Industriekunden und Unternehmenskunden werden OEM-Fertigungsdienstleistungen angeboten. Auch die Lagermarke kann je nach Kundenwunsch spezifiziert werden.
Für den Betrieb eines EC-Motors ist ein externer Frequenzumrichter (VFD) mit einer maximalen Plattformleistung von 30 kW erforderlich. Bei einem ECI-Motor ist der VFD im Motorgehäuse integriert, mit einer maximalen Plattformleistung von 5 kW. Der T71EC ist ein EC-Motor und muss mit einem externen VFD gekoppelt werden.
Nein. Der EC-Motor T71EC ist ein EC-Motor, der einen externen VFD erfordert. Systemintegratoren können ihre bevorzugte VFD-Marke auswählen und ein VFD kann für den Antrieb mehrerer T71EC-Motoren konfiguriert werden.
Ja. Die Montagemaße des EC-Motors T71EC entsprechen den Rahmennormen IEC 71, einschließlich B3-Fußmontage mit 112 mm Fußlochabstand und 71 mm Wellenmittenhöhe. Es kann einen Wechselstrommotor der Baugröße IEC 71 ohne Adapterplatte direkt ersetzen, sofern ein externer Frequenzumrichter installiert ist.
Die Gewährleistung beträgt 12 Monate ab Eingangsdatum bei Inlandsbestellungen und 18 Monate ab Versanddatum bei Auslandsbestellungen. Der EC-Motor T71EC verfügt über CE- und ETL-Zertifizierungen und wird auf Märkten in Europa, Nordamerika, Südamerika und Australien verkauft.
