Die moderne Automatisierung erfordert Zykluszeiten und Präzisionsniveaus, die herkömmliche mechanische Getriebe nur schwer einhalten können. Standard-Rotationssysteme stoßen heute an starke physikalische Grenzen. Sie begrenzen die maximale Beschleunigung und führen zu Reibung. Sie behindern oft die Fertigungseffizienz in Umgebungen, in denen viel auf dem Spiel steht. Im Wesentlichen dient ein Linearmotor als „abgerollter“ Rotationsmotor. Es ermöglicht nahtlos eine lineare Bewegung mit Direktantrieb. Durch diese Konstruktion entfallen Riemen, Kugelumlaufspindeln und komplexe Zahnstangen-Ritzel-Baugruppen vollständig. Stator und Rotor lagen flach. Sie übersetzen elektromagnetische Kraft direkt in schnelle Bewegung. Dieser Strukturwandel bringt beispiellose Geschwindigkeit und Laufruhe.
Wir haben diesen Artikel als technischen Bewertungsleitfaden konzipiert. Sie lernen die wesentlichen Strukturunterschiede kennen. Sie werden mehrere Architekturtypen bewerten. Wir helfen Ihnen herauszufinden, ob die Leistungssteigerungen die Komplexität der Integration und die Vorabkosten rechtfertigen.
Maschinenbauingenieure kämpfen ständig mit der physikalischen Reibung. Mechanismen zur Umwandlung von Rotation in Linear schränken grundsätzlich die Leistung ein. Standardkomponenten wie Kugelumlaufspindeln und Zahnriemen sorgen für Compliance. Sie dehnen und biegen sich unter starker dynamischer Belastung. Darüber hinaus unterliegen sie über Tausende von Zyklen einem kontinuierlichen mechanischen Verschleiß. Mit der Zeit verschlechtern sich diese Teile erheblich. Während des Betriebs werden Sie eine erhöhte Hysterese bemerken. Die Wiederholgenauigkeit sinkt, wenn die Lager verschleißen. Mechanische Verbindungen führen zu physikalischen Geschwindigkeitsengpässen. Diese physikalischen Grenzen verhindern, dass Automatisierungsgeräte die Produktionsraten sicher skalieren können. Bewegliche Teile erzeugen Hitze und Vibrationen. Schließlich scheitern sie und die Produktion wird vollständig eingestellt.
Ein herkömmlicher Rotationsmotor erfordert Getriebe. Sie müssen den Motor an eine Schnecke koppeln. Die Schraube muss gedreht werden, um eine Mutter vorwärts zu treiben. Diese gesamte Sequenz verschwendet Energie. Es führt zu mehreren Fehlerquellen. Jede Kopplung fügt ein kleines bisschen Fehler hinzu. Ingenieure nennen diesen Fehler Backlash. Wenn der Motor die Richtung umkehrt, zögert die Mutter. Dieses Zögern zerstört die Präzision bei Mikrobearbeitungsaufgaben. Beim Direktantrieb entfallen diese Zwischenschritte vollständig.

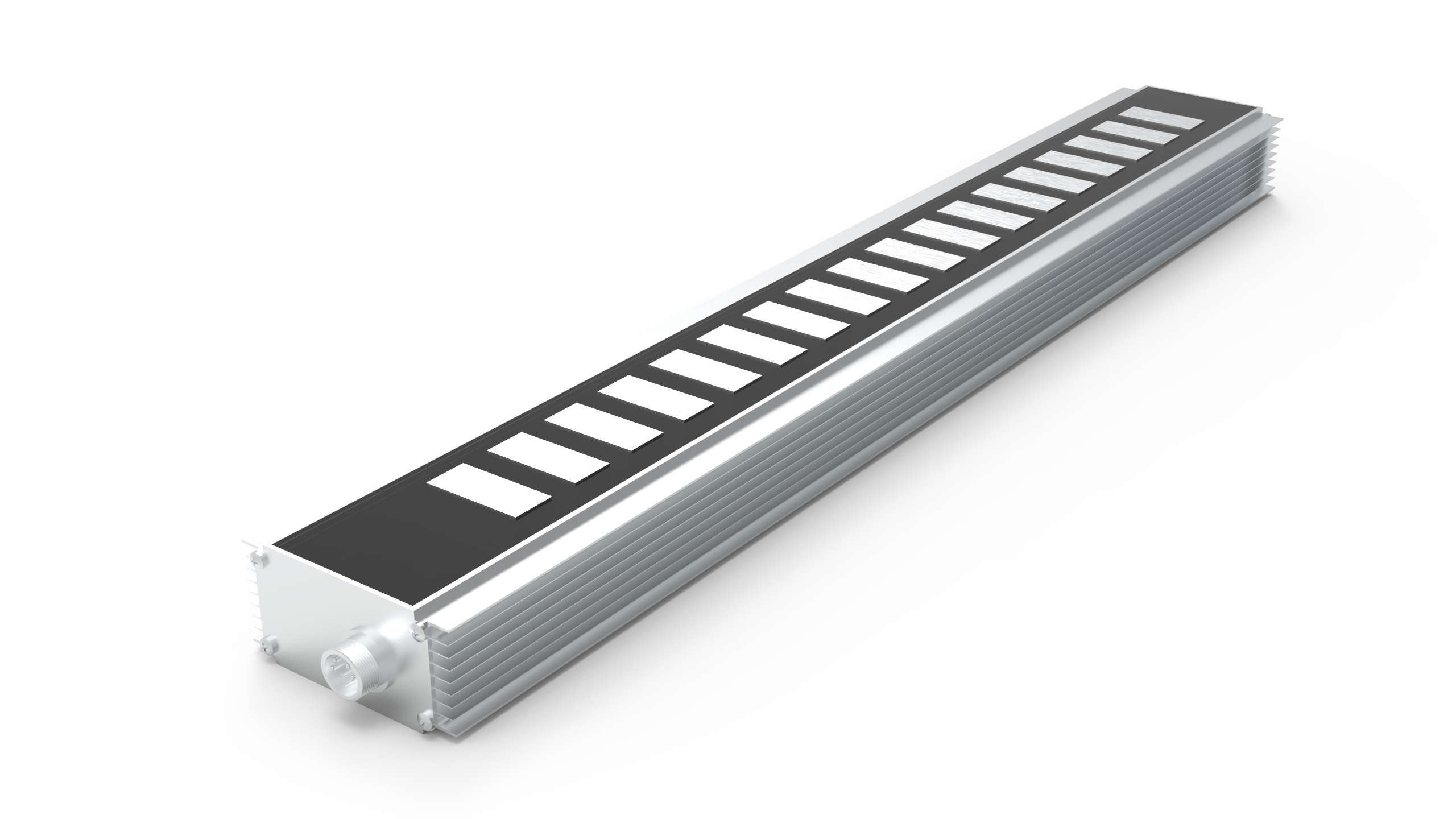

Ein Direktantriebsansatz verändert alles. Ein Linearmotorsystem verändert das mechanische Paradigma völlig. Stellen Sie sich einen Standard-Rotationsmotor vor, der ausgerollt und vollkommen flach ausgelegt ist. Der herkömmliche kreisförmige Stator wird zu einer stationären Magnetschiene. Die rotierende Komponente verwandelt sich in eine bewegliche Spule. Wir nennen diese bewegliche Spule den Forcer. Der elektromagnetische Fluss verläuft direkt über einen genau eingehaltenen Luftspalt. Dieser Spalt trennt die bewegliche Spule von den stationären Magneten. Denn nichts berührt sich, nichts reibt zusammen. Wir entfernen mechanische Zwischenglieder vollständig aus dem Antriebsstrang. Elektrische Energie wird direkt in translatorische Bewegung umgewandelt. Sie müssen sich keine Gedanken über die Rotationsträgheitsanpassung machen. Die Masse der Nutzlast wird zum primären mechanischen Problem. Dies vereinfacht die Abstimmung der Servoregelkreise. Ingenieure können das System stärker vorantreiben.
Das Entfernen der mechanischen Elastizität verändert die Reaktionsfähigkeit des Systems. Direktantriebskonfigurationen bieten eine deutlich höhere dynamische Steifigkeit. Sie erhalten sofortige Reaktionszeiten ohne Rückschläge. Im Vergleich zu Schraubenantrieben sind die Beschleunigungsprofile deutlich steiler. Die Maschine folgt den Steuerbefehlen genau wie programmiert. Diese direkte Kopplung sorgt für originalgetreue Bewegungsprofile. Wir definieren Erfolg in der Direktantriebsautomatisierung anhand mehrerer Kriterien:
Ingenieure müssen die Motorarchitektur an die Anwendung anpassen. Drei Hauptkategorien dominieren heute die Automatisierungslandschaft. Sie gehen jeweils unterschiedlich mit der Physik um.
Betrachten Sie zunächst Eisenkernmodelle. Die Kupferspulen winden sich eng um die Stahllamellen. Hersteller epoxidieren diese Spulen typischerweise zu einem robusten Block. Dieser Stahlkern konzentriert den magnetischen Fluss intensiv. Sie eignen sich am besten für hohe Dauerkräfte. Sie nutzen sie für den Transport schwerer Nutzlasten. Sie zeichnen sich durch CNC-Werkzeugmaschinen und Metallbearbeitung aus. In diesen Umgebungen erfordern Schneidkräfte einen enormen Widerstand. Eisenkerneinheiten widerstehen diesen Schnittkräften mühelos. Es gibt sicherlich Kompromisse. Der Stahlkern erzeugt enorme Anziehungskräfte. Es zieht ständig nach unten in Richtung der Magnetschiene. Manchmal übersteigt diese Abwärtskraft das tatsächliche Nutzlastgewicht. Sie benötigen stark überdimensionierte Linearlager. Diese Lager müssen diesen extremen Abwärtszug aushalten. Es treten auch Rastkräfte auf. Die Eisenzähne richten sich bevorzugt nach den Permanentmagneten aus. Diese magnetische Vorliebe verursacht bei niedrigen Geschwindigkeiten leichte Bewegungswellen. Die Controller müssen hart daran arbeiten, dies zu glätten.
Als nächstes bewerten wir eisenlose Modelle. Sie verwenden ein U-Kanal-Design. Die Spulenbaugruppe enthält absolut kein Eisen. Hersteller verwenden Epoxidharz, um die blanken Kupferwicklungen einzukapseln. Es bewegt sich reibungslos durch eine U-förmige Magnetschiene. Die Schiene enthält auf beiden Seiten gegensätzliche Magnete. Sie eignen sich am besten für ultrahohe Präzision. Man sieht sie häufig bei Hochgeschwindigkeits-Pick-and-Place-Aufgaben. Die Halbleiterfertigung setzt sie ausschließlich beim Wafer-Scannen ein. Zu den Kompromissen gehört eine geringere bewegte Masse. Sie weisen kein Cogging auf, da kein Eisen vorhanden ist, das die Magnete anzieht. Dadurch sind sie bei jeder Geschwindigkeit perfekt laufruhig. Allerdings erzeugen sie insgesamt eine geringere Kraft als Eisenkernmodelle. Die Wärmeableitung ist deutlich schlechter. Es gibt keinen Eisenkern, der die thermische Belastung aufnimmt und ableitet. Wenn Sie zu stark darauf drücken, überhitzen die Kupferwicklungen schnell. Sie müssen ihren Arbeitszyklus streng überwachen.
Schließlich betrachten wir röhrenförmige oder zylindrische Designs. Das Design umschließt die Magnetspur in einem geschlossenen Zylinder. Der Forcer umschließt die feststehende Welle vollständig. Sie sehen genauso aus wie pneumatische Luftzylinder. Sie dienen als hervorragender Ersatz. Ingenieure tauschen pneumatische Zylinder gegen diese elektrischen Alternativen aus, um eine präzise Positionskontrolle zu erreichen. In Reinraumumgebungen und Lebensmittelverpackungslinien werden sie häufig eingesetzt. Sie können sie problemlos abwaschen. Kompromisse beinhalten physische Hubgrenzen. Das geschlossene Design sorgt für hervorragende IP-Schutzarten. Es hält Staub und Wasser perfekt fern. Allerdings sind die maximalen Hublängen streng begrenzt. Der internen Magnetwelle fehlen Zwischenstützen. Es kann durchhängen, wenn es zu weit ausgezogen wird. Dieser Durchhang zerstört den kritischen Luftspalt und verursacht katastrophales Kratzen.
Vergleich der Architektur von Automatisierungsmotoren
| Architekturtyp | Hauptvorteil | Ideale Anwendung | Hauptnachteil |
|---|---|---|---|
| Eisenkern | Hohe Kraftdichte | Werkzeugmaschinenbau, Schwertransport | Hohe Anziehungskräfte, Rastwirkung |
| Eisenlos (U-Kanal) | Kein Rasten, gleichmäßige Bewegung | Halbleiter, optische Ausrichtung | Schlechte Wärmeableitung, geringere Kraft |
| Rohrförmig / Zylindrisch | Hohe IP-Schutzart, beiliegend | Pneumatischer Austausch, Verpackung | Strenge Einschränkungen der Hublänge |
Die direkte Kopplung verändert die Möglichkeiten der Maschinenpositionierung völlig. Eisenlose Modelle erreichen routinemäßig eine Positionierungsgenauigkeit im Submikrometerbereich. Sie lassen sich direkt mit hochauflösenden Linear-Encodern koppeln. Der Encoder liest exakte Positionsdaten direkt aus der Spur. Keine mechanische Nachgiebigkeit verfälscht den Messwert. Der Controller korrigiert Bewegungsfehler sofort. Sie erreichen absolute Präzision bei jedem einzelnen Durchgang. Bei der optischen Inspektion erweist sich diese Präzision als entscheidend. Kameras müssen Bilder ohne Jitter aufnehmen. Das Direktantriebssystem stellt sich sofort ein. Es schwingt nicht und sucht nicht nach der Zielposition.
Geschwindigkeit und Beschleunigung haben großen Einfluss auf die Maschinenzykluszeiten. Herkömmliche Kugelumlaufspindeln peitschen oder vibrieren bei hohen Geschwindigkeiten. Ingenieure nennen dies die kritische Geschwindigkeitsbegrenzung. Dieses physische Auspeitschen zerstört die Präzision und beschädigt Komponenten. Eine lange Schraube kann man nicht schnell drehen. Direktantriebseinheiten umgehen diese physikalische Grenze vollständig. Geschwindigkeiten von mehr als fünf Metern pro Sekunde können problemlos erreicht werden. Bei Anwendungen mit geringer Nutzlast überschreiten die Beschleunigungen häufig 10G. Diese extremen Metriken reduzieren die Indexzeiten zwischen Stationen drastisch. Schnellere Indexzyklen führen zu einem höheren Durchsatz. Sie fertigen mehr Teile pro Stunde. In der Massenproduktion bedeuten Einsparungen von Bruchteilen einer Sekunde enorme Umsatzsteigerungen.
Wir müssen die Wartungsbedürfnisse gegenüberstellen. Mechanische Systeme erfordern konstante Schmierpläne. Riemen dehnen sich unter Spannung und Schrauben verschleißen. Techniker müssen die Produktion stoppen, um Fett in die Lager zu pumpen. Durch die Direktantriebstechnologie werden diese Verschleißteile vollständig entfernt. Sie eliminieren komplexe Wartungspläne. Der anfängliche Kaufpreis ist zweifellos höher. Moderne Servoantriebe sind zwingend erforderlich. Seltenerdmagnete kosten deutlich mehr als Stahlschrauben. Durch den Verzicht auf den ständigen Austausch von Teilen wird jedoch die Maschinenverfügbarkeit maximiert. Die Lebensdauer verlängert sich erheblich. Die Anlagen laufen kontinuierlich, ohne dass mechanische Umbauten erforderlich sind.
Reinraumumgebungen erfordern spezielle Bewegungslösungen. Durch die Reibung von Metall auf Metall entstehen ständig mikroskopisch kleine Partikel. Kugelumlaufspindeln geben während des Betriebs Fett und Schmutz ab. Diese Verunreinigung zerstört Halbleiterwafer. Direktantriebseinheiten arbeiten völlig berührungslos. Die einzigen beweglichen Kontakte sind die Linearführungen und Kabel. Dieser saubere Betrieb ist für sensible Industrien von entscheidender Bedeutung. Halbleiter-, Medizingeräte- und Optikfertigungsanlagen sind auf diese Sauberkeit angewiesen. Sie erfüllen problemlos die strengen ISO-Standards für Reinräume. In komplexen Vakuumspülsystemen ist es nicht erforderlich, den Mechanismus einzuschließen.
Die Wärmeerzeugung stellt eine große technische Herausforderung dar. Die Nutzlast wird oft direkt an der Motorspule montiert. Die Wärmeenergie wird direkt in das Maschinenbett übertragen. Diese Wärme führt zu einer strukturellen Ausdehnung. Die Präzision lässt schnell nach, wenn sich Maschinenkomponenten verziehen. Eisenlose Modelle leiden am meisten unter dieser Wärmeentwicklung. Hochleistungsanwendungen erfordern aggressive Kühlstrategien. Ingenieure integrieren häufig Wasserkühlplatten. Wir pumpen gekühlte Flüssigkeit direkt durch den Motorblock. Dies verhindert einen katastrophalen Präzisionsverlust. Während der Entwurfsphase müssen Sie die Leitungsführung berücksichtigen. Flüssigkeitslecks können die umliegende Elektronik zerstören.
Bei der Montage steht die Sicherheit an erster Stelle. Eisenkerneinheiten erzeugen eine extreme magnetische Anziehungskraft nach unten. Sicherheitsprotokolle während der Montage sind absolut entscheidend. Techniker riskieren schwere Quetschverletzungen. Ungesicherte Komponenten können sofort zusammenschnappen. Sie müssen spezielle Vorrichtungen verwenden, um das Coil sicher auf die Schiene abzusenken. Darüber hinaus müssen Führungsschienen dieser enormen Vorspannung standhalten. Sie müssen überdimensionierte Linearlager spezifizieren. Gewöhnliche Lagerschienen werden vorzeitig ausfallen. Die ständige magnetische Anziehung zerquetscht Standard-Kugellager. Sie müssen mechanische Führungen für die magnetische Last dimensionieren, nicht nur für das Nutzlastgewicht. Dies erhöht die Gesamtmasse und die Kosten des Systems.
Der Forcer bewegt sich schnell über die Strecke. Es zieht Strom- und Encoderkabel dicht hinter sich her. Das Kabelmanagement wird zum Hauptfehlerpunkt. Die Verlegung von Dauerflexkabeln erfordert Präzisionstechnik. Hohe Geschwindigkeiten und enorme Beschleunigungen beanspruchen Schutzjacken. Die Kupferkerne verbiegen sich im Betrieb stark. Schlecht konstruierte Kabeltrassen führen zu einer vorzeitigen Ermüdung der Drähte. Ingenieure müssen Biegeradien sorgfältig optimieren. Sie müssen hochflexible Kabel verwenden, die für Millionen von Zyklen ausgelegt sind. Sie müssen außerdem Stromkabel von Signalkabeln trennen. Hochspannungsleitungen können elektrisches Rauschen in den empfindlichen Encodersignalen hervorrufen.
Die meisten Ketten mit Direktantrieb bleiben vollständig freigelegt. In metallverarbeitenden Umgebungen stellt dies ein ernstes Risiko dar. Starke Permanentmagnete ziehen eisenhaltige Ablagerungen sofort an. Metallspäne überbrücken den kritischen Luftspalt. Dies führt zu katastrophalen mechanischen Blockierungen und Funkenbildung. Schutzabdeckungen müssen umgehend angebracht werden. Faltenbälge und Abstreifer werden zu notwendigen Schutzmaßnahmen. Schmutzige Umgebungen erfordern vollständig geschlossene Rohrmodelle oder versiegelte Schienen. Auch nicht magnetischer Staub kann sich mit der Zeit ansammeln. Es vermischt sich mit dem Lagerfett und bildet eine Schleifpaste. Regelmäßige Reinigungsprotokolle bleiben auch bei berührungslosen Motoren unerlässlich.
Die Entscheidung für eine Bewegungstechnologie erfordert die Analyse grundlegender Einschränkungen. Nicht jede Maschine benötigt einen Direktantrieb. Schauen wir uns konkrete Anwendungsauslöser an.
Direktantriebslösungen ersetzen herkömmliche Aktuatoren nicht überall. Sie sind hochspezialisierte Werkzeuge. Sie überwinden extreme Geschwindigkeits-, Präzisions- und Zuverlässigkeitsengpässe. Ihre strukturelle Einfachheit birgt erhebliche Anforderungen an Technik und Integration. Eine Modernisierung erfordert eine sorgfältige thermische und bauliche Planung.
A: Die Hauptkostentreiber sind die Materialien und die unterstützende Elektronik. Sie erfordern lange Schienen, die mit teuren Seltenerdmagneten ausgekleidet sind. Um eine Präzision im Submikrometerbereich zu erreichen, sind außerdem hochauflösende Linear-Encoder erforderlich. Diese Encoder verursachen erhebliche Kosten. Darüber hinaus sind komplexe Servoantriebe erforderlich, um die enormen elektrischen Ströme schnell zu bewältigen.
A: Cogging bezieht sich auf die Varianz der magnetischen Anziehung. Es entsteht, wenn sich die Eisenspule über einzelne Permanentmagnete in der Schiene bewegt. Dadurch entsteht bei niedrigen Geschwindigkeiten ein holpriges Gefühl. Fortschrittliche Steuerungen mildern dies, indem sie die spezifischen Kraftwellen abbilden und entgegenwirkende elektrische Ströme anwenden.
A: Ja, aber sie erfordern zusätzliche Hardware. Im Gegensatz zu Kugelumlaufspindeln fehlt bei Direktantriebseinheiten die mechanische Reibung, um eine Last zu halten, wenn die Leistung nachlässt. Sie müssen physische Gegengewichte, Magnetfedern oder Pneumatikzylinder installieren. Diese Mechanismen verhindern, dass die Nutzlast bei einem plötzlichen Stromausfall nach unten stürzt.
A: Da sie über Magnetfelder über einen Luftspalt hinweg arbeiten, gibt es keinen internen mechanischen Kontakt. Die einzigen tragbaren Komponenten sind die externen Linearführungen und die Flexkabel. Wenn Sie die Wärme effektiv verwalten und einer Ermüdung der Kabel vorbeugen, können die Spulen und Magnete eine Lebensdauer von Jahrzehnten vorweisen.
