Was ist ein Permanentmagnet-Linearmotor und wie funktioniert er?

Die moderne Technik entfernt sich rasch von herkömmlichen mechanischen Getrieben. Rotationsmotoren, die auf Kugelumlaufspindeln und Riemen basieren, weichen der Bewegungssteuerung mit Direktantrieb. Dieser Übergang ist für Hochgeschwindigkeits- und Präzisionsbereiche wie die Halbleiterfertigung und die automatisierte optische Inspektion von entscheidender Bedeutung.

Mechanische Verbindungen führen im Laufe der Zeit von Natur aus zu Spiel, Reibung und Verschleiß. Diese physikalischen Einschränkungen beeinträchtigen die Positionierungsgenauigkeit und schränken die Lebensdauer des Systems ein. Ingenieure stehen vor ständigen Hürden, wenn sie herkömmliche Aktuatoren an höhere Durchsatzgrenzen bringen.

Wir untersuchen, wie ein Permanentmagnet-Linearmotor diese kritischen Herausforderungen löst. Sie werden die zugrunde liegende Physik entdecken, Eisenkern- und eisenlose Designs vergleichen und wichtige Implementierungsstrategien erlernen. Lesen Sie weiter, um die Direktantriebstechnologie zu beherrschen und Ihr nächstes Präzisionsautomatisierungsprojekt zu optimieren.

Wichtige Erkenntnisse

• Direktantriebsmechanik: Ein Permanentmagnet-Linearmotor funktioniert konzeptionell wie ein „abgerollter“ Rotationsmotor und liefert direkten linearen Schub ohne mechanische Umwandlung.
• Spielfrei und hohe Präzision: Durch den Verzicht auf Kugelumlaufspindeln und Riemen erreichen diese Linearmotoren eine Positionierungsgenauigkeit im Submikrometerbereich und eine schnelle dynamische Reaktion.
• Zwei Hauptarchitekturen: Bei der Auswahl kommt es in der Regel auf Eisenkern (hoher Schub) oder Eisenlos (kein Rasten, extrem gleichmäßige Bewegung) an.

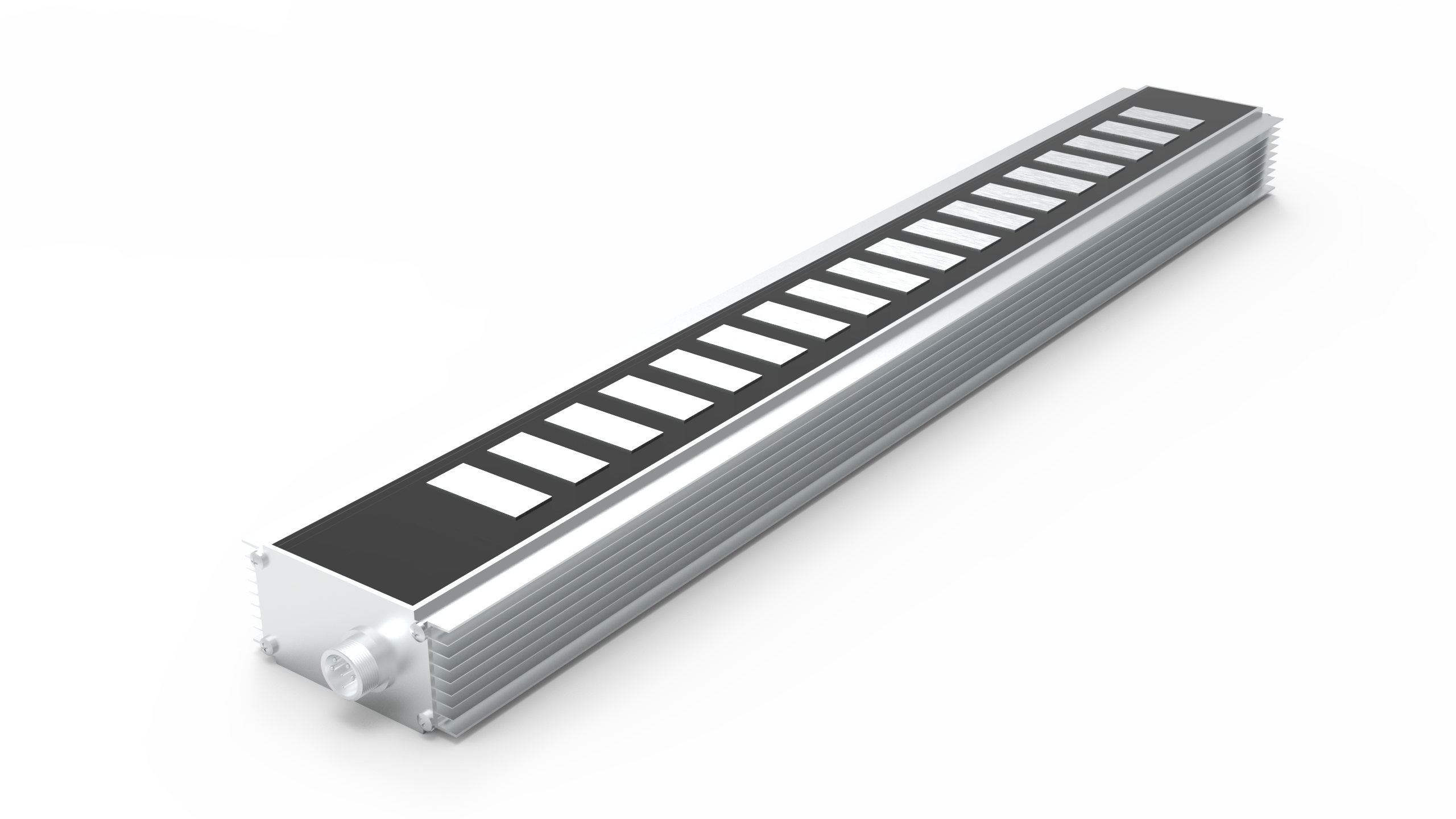

Die Anatomie eines Permanentmagnet-Linearmotors

Um Direktantriebssysteme zu verstehen, müssen Sie sich einen aufgeschnittenen und abgerollten Standard-Rotationsmotor vorstellen. Es wandelt Rotationskraft in direkten linearen Schub um. Dieser architektonische Wandel verändert völlig die Art und Weise, wie Maschinen mit Bewegungen umgehen. Wir können die physikalische Übersetzung in drei Hauptkomponenten zerlegen.

1. Die Magnetschiene (Stator): Sie dient als stationäres Fundament des Systems. Es besteht aus einer linearen Anordnung abwechselnder Seltenerd-Permanentmagnete. Hersteller verwenden typischerweise hochfestes Neodym, um die magnetische Flussdichte zu maximieren.
2. Die Forcer-/Spulenbaugruppe (Rotor): Dies ist die bewegliche Komponente. Es enthält eine Reihe elektromagnetischer Spulen. Ingenieure verkapseln diese Spulen normalerweise in thermischem Epoxidharz. Das Epoxidharz schützt die Wicklungen und unterstützt die Wärmeableitung.
3. Der Luftspalt: Dies ist ein äußerst kritischer, eng tolerierter Abstand. Es sitzt direkt zwischen dem beweglichen Forcer und der stationären Magnetschiene. Dieser Spalt ermöglicht eine völlig reibungsfreie Bewegung im Betrieb.

Der Motor selbst sorgt nur für rohen Schub. Ein vollständiges Funktionssystem erfordert externe Feedback- und Führungskomponenten. Für eine kontinuierliche Positionsrückmeldung müssen Sie einen hochauflösenden Linearencoder integrieren. Darüber hinaus erfordert das System robuste Linearführungsschienen. Diese Schienen tragen die strukturelle Nutzlast und halten den präzisen Luftspalt aufrecht.

Wie es funktioniert: Die Physik der direkten linearen Bewegung

Die direkte lineare Bewegung beruht auf grundlegenden elektromagnetischen Prinzipien. Wir erklären diese Wechselwirkung oft mit dem Lorentz-Kraftgesetz. Wenn Sie Strom an einen Leiter anlegen, der sich in einem Magnetfeld befindet, erzeugt dieser eine physikalische Kraft.

Der Prozess beginnt, wenn der Servoantrieb einen mehrphasigen Wechselstrom (AC) liefert. Dieser Strom fließt in die Spulen des Treibers. Der Wechselstrom erzeugt ein dynamisches, wanderndes Magnetfeld. Dieses neu erzeugte Feld interagiert direkt mit dem stationären Magnetfluss, der von der Permanentmagnetspur erzeugt wird. Die daraus resultierende Kombination aus Anziehungs- und Abstoßungskräften erzeugt einen direkten linearen Schub. Der Forcer gleitet sanft über die Strecke.

Der synchrone Betrieb bestimmt den Erfolg dieses Prozesses. Das System setzt auf eine präzise Kommutierung. Bei der Kommutierung wird der Spulenstrom genau an die physikalische Position der Magnete angepasst. Der Servoantrieb und der Linearencoder arbeiten zusammen, um diese Synchronisierung zu verwalten. Sie überwachen und passen den Strom ständig an. Diese kontinuierliche Rückkopplungsschleife garantiert eine reibungslose, unterbrechungsfreie Bewegung.

Diese direkte elektromagnetische Kopplung liefert ein unglaubliches Leistungsergebnis. Dadurch wird die mechanische Nachgiebigkeit vollständig aufgehoben. Unter mechanischer Nachgiebigkeit versteht man die natürliche Elastizität von Riemen und langen Kugelumlaufspindeln. Ohne diese Elastizität reagiert das System sofort. Ingenieure erreichen routinemäßig extreme Beschleunigungen von über 10 G. Darüber hinaus bieten Direktantriebssysteme extrem schnelle Einschwingzeiten. Die Nutzlast erreicht ihre Zielposition und stabilisiert sich fast sofort.

Lösungskategorien: Eisenkern- oder eisenlose Linearmotoren

Die Wahl der richtigen Motortopologie ist ein entscheidender Schritt in der Entscheidungsphase. Ingenieure müssen die Motorarchitektur sorgfältig auf ihre spezifischen Anwendungsanforderungen abstimmen. Die Auswahl des falschen Typs kann die Leistung der Maschine erheblich beeinträchtigen.

Linearmotoren mit Eisenkern

Bei einer Eisenkernkonstruktion wickeln die Hersteller die elektromagnetischen Spulen eng um Stahllamellen. Der Einschluss von Eisen verändert das Verhalten des Motors drastisch.

• Vorteile: Diese Motoren liefern eine außergewöhnlich hohe Dauer- und Spitzenschubdichte. Der Eisenkern fungiert als erheblicher Kühlkörper und bietet eine hervorragende Wärmeableitung.
• Nachteile: Das Vorhandensein von Eisen führt zu einer „Rastkraft“ oder Kraftwelligkeit. Dies geschieht, weil sich das Eisen auf natürliche Weise von den Permanentmagneten anzieht und bei der Bewegung leichte Stöße verursacht. Darüber hinaus erschweren die hohen Anziehungskräfte die Auswahl der Linearlager.
• Ideal für: Ingenieure bevorzugen Modelle mit Eisenkern für schwere Nutzlasten. Sie eignen sich hervorragend für Werkzeugmaschinen, Metallpressen und schwere allgemeine Automatisierungsaufgaben.

Eisenlose (U-Kanal) Linearmotoren

Eisenlose Motoren verfolgen einen anderen Ansatz. Das Design gießt die Spulen ausschließlich in Epoxidharz. Diese Spulen bewegen sich zwischen zwei gegenüberliegenden Magnetreihen, die in einer U-Kanal-Konfiguration angeordnet sind. Der Forcer enthält absolut kein Eisen.

• Vorteile: Dieses Design eliminiert jegliches Rasten. Zwischen dem Forcer und der Schiene besteht keine magnetische Anziehungskraft. Es bietet die geringstmögliche bewegte Masse und eine äußerst sanfte Geschwindigkeitsregelung.
• Nachteile: Eisenlose Konstruktionen erzeugen im Vergleich zu eisenkernhaltigen Konstruktionen einen geringeren Gesamtschub. Außerdem leiden sie unter einem grundsätzlich schlechteren Wärmemanagement. Wärme kann nicht in einen fehlenden Eisenkern eindringen.
• Ideal für: Diese Motoren dominieren die Handhabung von Halbleiterwafern. Sie finden sie auch in nanoskaligen Positionierungssystemen und der Herstellung von Flachbildschirmen.

Die folgende Tabelle fasst die entscheidenden technischen Unterschiede zwischen den beiden Architekturen zusammen.

Funktion:	Eisenkern-Topologie,	eisenlose Topologie (U-Kanal).
Schubdichte	Sehr hoch	Mäßig bis niedrig
Rastkraft	Vorhanden (Entschädigung erforderlich)	Null (perfekt glatt)
Bewegte Masse	Schwer	Sehr leicht
Wärmeableitung	Exzellent	Schlecht (erfordert sorgfältige Überwachung)
Magnetische Anziehung	Hoch (beeinflusst die Lagerlebensdauer)	Keiner

Bewertungsrahmen: Permanentmagnet-Linearmotoren im Vergleich zu Alternativen

Ingenieure vergleichen die Direktantriebstechnologie häufig mit herkömmlichen mechanischen Systemen. Das Verständnis dieser Unterschiede hilft, die technologische Modernisierung zu rechtfertigen. Im Bereich der Permanentmagnet-Linearmotoren dienen Linearmotoren als ultimative Direktantriebslösung. Sie verändern die Fähigkeiten von Maschinen grundlegend.

Vs. Kugelumlaufspindeln

Kugelumlaufspindeln sind der historische Standard für die Automatisierung. Allerdings sind ihnen strenge körperliche Grenzen gesetzt. Geschwindigkeit und Beschleunigung bleiben durch ein Phänomen, das als kritische Geschwindigkeit oder „Schraubenpeitsche“ bekannt ist, stark eingeschränkt. Wenn Sie eine lange Kugelumlaufspindel zu schnell drehen, vibriert sie heftig. Die Direktantriebstechnologie umgeht diese Einschränkung vollständig. Sie bieten eine deutlich höhere Geschwindigkeit über unbegrenzte Verfahrwege.

Die Wartung ist ein weiteres wichtiges Unterscheidungsmerkmal. Kugelumlaufspindeln erfordern eine ständige Schmierung. Ihre Kugelumlauflager unterliegen einem unvermeidbaren physischen Verschleiß. Mit der Zeit zerstört dieser Verschleiß die Systemgenauigkeit. Im Gegensatz dazu bleiben Linearmotoren nahezu reibungsfrei. Bis auf die Linearführungsschienen ist der Antriebsstrang selbst nahezu wartungsfrei.

Vs. Pneumatische Aktuatoren

Pneumatikzylinder bieten kostengünstige und einfache Bewegung. Sie bieten jedoch eine minimale Präzision. Pneumatik bietet im Allgemeinen eine grundlegende Punkt-zu-Punkt-Bewegungssteuerung. Sie setzen auf harte mechanische Anschläge. Linearmotoren sorgen für eine stufenlose und hochpräzise Positionierung. Sie ermöglichen es Ingenieuren, komplexe Bewegungsprofile im Handumdrehen zu programmieren.

Perspektive der betrieblichen Effizienz

Die Umrüstung auf Direktantriebstechnologie schafft einen enormen langfristigen Betriebswert. Fortschrittliche Servoantriebe und hochauflösende Encoder arbeiten perfekt zusammen. Sie reduzieren ungeplante Maschinenstillstände deutlich. Da der Antriebsstrang wartungsfrei ist, laufen die Maschinen länger ohne Eingriff. Diese kontinuierliche Zuverlässigkeit führt letztendlich zu einer massiv gesteigerten Maschinenleistung und einer höheren Gesamtanlageneffektivität (OEE).

Implementierungsrealitäten und Integrationsrisiken

Die Integration der Direktantriebstechnologie erfordert umfassendes Implementierungswissen. Das Verständnis dafür, was beim Systemdesign häufig schief geht, unterscheidet unerfahrene Integratoren von Experten.

Wärmemanagement

Linearmotoren wirken als hochkonzentrierte Wärmequellen. Sie erzeugen Wärme direkt am Bewegungspunkt. Diese Wärmeenergie wird in das Maschinenbett übertragen. Durch Hitze dehnt sich das Strukturmetall aus. Selbst eine geringe Wärmeausdehnung führt zu Ungenauigkeiten im Mikrometerbereich. Sie müssen ein proaktives Wärmemanagement implementieren. Anwendungen mit hoher Auslastung erfordern routinemäßig Druckluft oder spezielle Flüssigkeitskühlkreisläufe, um Maschinenstrukturen zu stabilisieren.

Magnetische Anziehungskräfte

Dieses Risiko gilt insbesondere für Eisenkernarchitekturen. Sie müssen die extremen Anziehungskräfte zwischen dem Eisentreiber und der Magnetschiene berücksichtigen. Diese Kräfte erreichen oft Tausende von Newton. Sie ziehen an den Lagern der Linearführung nach unten. Um diese enorme statische Belastung bewältigen zu können, müssen Sie überdimensionierte Linearführungslager einsetzen. Darüber hinaus birgt dieser starke Magnetismus erhebliche Sicherheitsrisiken bei der Montage. Techniker können sich leicht die Finger zwischen Systemkomponenten einklemmen.

Kabelmanagement

Hochgeschwindigkeitsbewegungen erfordern ein schnelles, wiederholtes Biegen des Kabels. Der Ausfall von Kabeltrassen ist nach wie vor die häufigste Ausfallursache bei Direktantriebssystemen. Die Motorkabel bewegen sich mit extremen Geschwindigkeiten und Beschleunigungen. Standard-Industriekabel reißen unter dieser Belastung. Sie müssen hochspezialisierte Roboterkabel mit hoher Biegelebensdauer spezifizieren. Darüber hinaus sind die richtigen Biegeradien der Kabelschienen nicht verhandelbar.

Kontaminationsrisiken

Die Permanentmagnetschienen wirken wie leistungsstarke Staubsauger für eisenhaltige Ablagerungen. In metallzerspanenden oder schmutzigen Industrieumgebungen haftet Stahlstaub sofort an den freiliegenden Magneten. Diese Ablagerungen reiben schnell an der Epoxidharz-Zange. Sie müssen eine geeignete mechanische Abschirmung entwerfen. In kontaminierten Arbeitsbereichen sind Faltenbälge oder verschiebbare Metallabdeckungen unbedingt erforderlich.

Abschluss

Ein Permanentmagnet-Linearmotor stellt die ultimative technische Lösung dar. Es schließt erfolgreich die Lücke zwischen Standard-Fabrikautomatisierung und ultrapräziser Fertigung. Durch den Verzicht auf mechanische Verbindungen können Ingenieure eine beispiellose Beschleunigung und Genauigkeit im Submikrometerbereich erreichen.

Befolgen Sie bei der Auswahl Ihres nächsten Stellantriebs eine klare Auswahllogik. Wenn Ihre Anwendung Spielfreiheit, Geschwindigkeiten über 2 m/s oder eine Präzision im Submikrometerbereich erfordert, benötigen Sie wahrscheinlich eine Lösung mit Direktantrieb. Wenn Ihr Prozess flexible Geschwindigkeits- und Präzisionsziele zulässt, könnten herkömmliche mechanische Aktuatoren ausreichen.

Ergreifen Sie noch heute Maßnahmen zur Modernisierung Ihrer Motion-Control-Architektur. Beraten Sie sich bezüglich Ihrer spezifischen Nutzlast mit engagierten Anwendungstechnikern. Laden Sie ein erweitertes Motordimensionierungstool herunter. Bewerten Sie Ihr erforderliches Bewegungsprofil gründlich, um einen langfristigen Fertigungserfolg sicherzustellen.

FAQ

F: Was ist Rastmoment bei einem Permanentmagnet-Linearmotor?

A: Cogging ist eine pulsierende Kraftwelle, die während der Bewegung auftritt. Es tritt bei eisenbehafteten Linearmotoren auf. Das Eisen im Forcer zieht sich auf natürliche Weise von den abwechselnden Polen der stationären Permanentmagnete an. Diese Wechselwirkung erzeugt einen leichten Widerstand, der sich negativ auf die Laufruhe bei niedriger Geschwindigkeit und die präzise Geschwindigkeitskontrolle auswirkt.

F: Kann ein Linearmotor vertikal betrieben werden?

A: Ja, sie funktionieren außergewöhnlich gut in vertikaler Ausrichtung. Allerdings fehlt ihnen eine inhärente mechanische Bremse. Da sie reibungsfrei sind, führt ein plötzlicher Stromausfall dazu, dass die Nutzlast frei nach unten fällt. Sie müssen externe pneumatische oder elektromechanische Gegengewichte und ausfallsichere Bremsen installieren, um gefährliche Abstürze der Nutzlast zu verhindern.

F: Wie lange halten Permanentmagnet-Linearmotoren?

A: Die Motorkomponenten selbst sind nahezu verschleißfrei. Da sich der Forcer und die Magnetschiene niemals körperlich berühren, kommt es zu keinem Verschleiß mit der Zeit. Die Gesamtlebensdauer des Systems hängt vollständig von der Haltbarkeit der externen Linearführungslager und der Kabelführungsschienen ab.
