Was ist eine motorisierte Walze und wie verbessert sie die Förderleistung?

Herkömmliche Fördersysteme sind stark auf zentrale Antriebe, komplexe Förderbänder und Pneumatik angewiesen. Diese veralteten Architekturen schaffen kritische Single Points of Failure in Ihrer gesamten Lagerhalle. Sie verschwenden ständig enorme Mengen an Energie. Außerdem schränken sie Ihre Layout-Flexibilität in kritischen Hochsaisons stark ein. Der moderne Materialtransport erfordert heute eine außergewöhnliche Modularität und strenge Energieeffizienz. Die Anlagen wandeln sich rasch von herkömmlichen kontinuierlich betriebenen Systemen ab. Sie setzen auf intelligente, dezentrale Antriebstechnologien. Sie benötigen robuste Komponenten, die sich sofort an schwankende Betriebsanforderungen anpassen lassen. Dieser Artikel definiert die grundlegende Mechanik der modernen Antriebseinheit. Wir bewerten objektiv die direkten Auswirkungen auf den Durchsatz Ihrer Anlage und die Gesamtlinieneffizienz. Sie erfahren, wie diese intelligenten Komponenten veraltete mechanische Verbindungen effektiv ersetzen. Abschließend stellen wir einen klaren, schrittweisen Bewertungsrahmen zur Verfügung. Sie können damit feststellen, ob diese dezentrale Architektur genau die betriebliche Lösung für Ihre bevorstehende Modernisierung des Materialtransports ist.

Wichtige Erkenntnisse

• Eine motorisierte Walze (oder motorgetriebene Walze / MDR) beherbergt intern einen bürstenlosen Gleichstrommotor, sodass keine externen Antriebsmechanismen und zentralisierten Wechselstrommotoren erforderlich sind.
• Leistungssteigerungen werden durch „Run-on-Demand“-Fähigkeiten vorangetrieben, wodurch der Energieverbrauch und der Umgebungslärm im Lager deutlich reduziert werden.
• Obwohl sie eine präzise Nulldruckakkumulation (ZPA) und modulare Skalierbarkeit bieten, erfordern motorisierte Walzen im Vergleich zu herkömmlichen Systemen höhere Vorabinvestitionen und eine moderne Steuerungsnetzwerkinfrastruktur.
• Die Bewertung motorisierter Rollen erfordert die Beurteilung der Nutzlastgrenzen, der erforderlichen IP-Schutzarten und der Steuerkartenkompatibilität (z. B. EtherNet/IP, PROFINET).

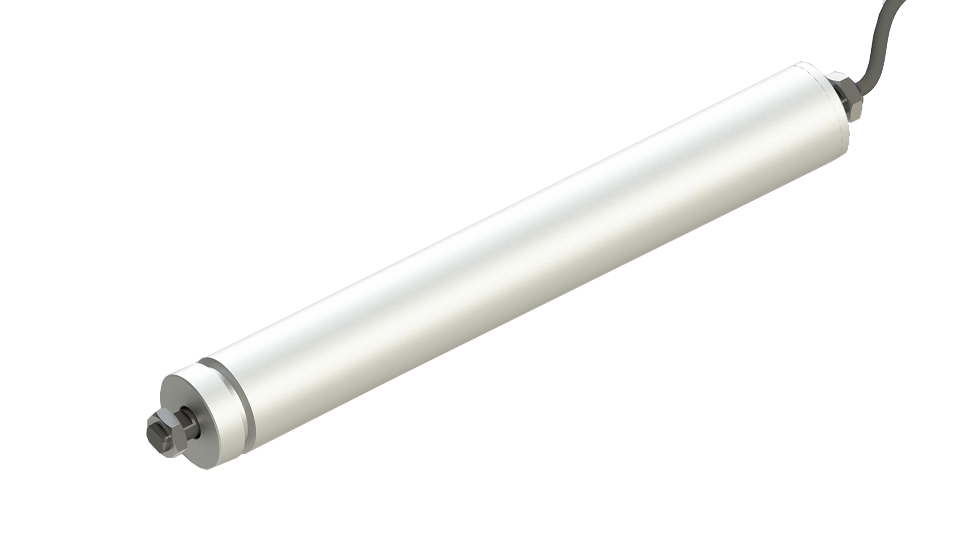

Die Mechanik: Dekonstruktion der motorisierten Walze

Im Inneren des schlanken äußeren Stahlrohrs finden Sie ein hochentwickeltes internes Ökosystem. Es beherbergt geschickt einen kompakten bürstenlosen Gleichstrommotor. Es enthält außerdem ein Präzisionsplanetengetriebe, einen speziellen Steuerkreis und langlebige Innenlager. Dieses gekapselte Design schützt empfindliche elektronische Teile vollständig vor rauem Staub, Feuchtigkeit und versehentlichen Stößen von außen. Das bürstenlose Motordesign gewährleistet eine außergewöhnliche Langlebigkeit, da keine physischen Bürsten vorhanden sind. Herkömmliche Bürsten nutzen sich normalerweise mit der Zeit ab und erzeugen unerwünschte, schädliche Hitze im Inneren.

Wir müssen diesen dezentralen Energieansatz stark von herkömmlichen Standardsystemen abheben. Ältere kontinuierlich betriebene Linien verwenden typischerweise einen massiven zentralen Wechselstrommotor. Dieser einzelne Motor zieht blind einen schweren, langen Riemen oder eine sich ständig bewegende Kette über Hunderte von Metern. Wir verfolgen heute einen deutlich anderen, hochmodularen Ansatz. Eine einzelne motorisierte Rolle fungiert als intelligenter Hauptantrieb für eine bestimmte, kleine Logistikzone. Sie ist mechanisch mit mehreren benachbarten, nicht angetriebenen Umlenkrollen verbunden. Es verwendet einfache Urethan-O-Ringe oder langlebige Poly-V-Riemen, um Rotationsbewegungen effizient auf den gesamten lokalen Bereich zu übertragen.

Durch den Einsatz dieser stark dezentralen mechanischen Methode beseitigen Sie die Abhängigkeit Ihrer Einrichtung von zentralen Druckluftsystemen vollständig. Bei pneumatischen Stoppzylindern tritt mit der Zeit oft eine unsichtbare Leckage auf. Sie erfordern eine ständige, langwierige Wartung durch Ihr vielbeschäftigtes Facility-Engineering-Team. Der vollständige Verzicht auf die Pneumatik führt zu einer unmittelbar spürbaren Reduzierung der mechanischen Komplexität. Dadurch werden die laufenden Infrastrukturkosten Ihrer Anlage drastisch gesenkt. Ihr Materialtransport wird vollständig elektrisch. Sie erhalten eine überlegene, detaillierte Kontrolle über jeden einzelnen Fuß Ihrer automatisierten Handhabungslinie.

Wie motorisierte Rollen die Förderleistung und den ROI verbessern

High-Fidelity Zero Pressure Accumulation (ZPA)

• Mechanismus: Sensorgesteuerte logische Zonen werden nur aktiviert, wenn ein physisches Produkt vorhanden ist und die nachgeschaltete Zone vollständig frei ist. Die lokale Steuerkarte verarbeitet aktiv digitale Eingaben von lokalen fotoelektrischen Sensoren.
• Ergebnis: Diese intelligente, dezentrale Logik eliminiert physische Produktkollisionen auf der Linie vollständig. Sie reduzieren Schäden an fragilen Verpackungen erheblich. Es verhindert zuverlässig frustrierende Leitungsstaus, ohne dass jemals physische, klobige pneumatische Stopper erforderlich sind. Kartons und Behälter gleiten einfach sanft und sicher von Zone zu Zone.

Run-on-Demand-Energieeffizienz

• Mechanismus: Effiziente 24-Volt- oder 48-Volt-Gleichstrommotoren laufen nur dann präzise , ​​wenn sie aktiv eine Last bewegen. Ansonsten bleibt die spezifische Zone völlig stationär.
• Ergebnis: Dies ersetzt sofort stromhungrige, „immer eingeschaltete“ zentrale Wechselstrommotoren. Standardmäßige technische Annahmen zeigen, dass dezentrale Einheiten den Energieverbrauch drastisch senken. Bei stillgelegten Betriebsschichten oder versetzten Lagerpausen schalten sie sich einfach sofort ab. Diese spezielle Fähigkeit zum Betrieb nach Bedarf spart im Laufe der Zeit enorme Stromkosten.

Modulare Skalierbarkeit für KMUs bis hin zu Unternehmen

• Mechanismus: Plug-and-Play-Steuerkarten lassen sich problemlos mit der dezentralen mechanischen Zonenlogik kombinieren. Jede Betriebszone fungiert als völlig unabhängiger Knoten in Ihrem Automatisierungsnetzwerk.
• Ergebnis: Es ermöglicht eine bemerkenswert schnelle Linienrekonfiguration. Einrichtungen können an einem einzigen Wochenende schnelle Leitungsverlängerungen, sanfte modulare Kurven oder komplexe Umleitungen hinzufügen. Sie können dies ganz einfach tun, ohne große zentrale Motorlasten neu berechnen zu müssen. Sie vermeiden geschickt das mühsame Spleißen von Endlosbändern über den Lagerboden. Kleine und mittlere Unternehmen finden dies besonders wertvoll, da sie schrittweise skalieren.

Ergonomie und Sicherheit (OSHA-Konformität)

• Mechanismus: Dieses glatte, gekapselte Design eliminiert aktiv gefährliche mechanische Quetschstellen, die durch freiliegende schwere Ketten, große Stahlkettenräder und lange Antriebsriemen verursacht werden. Darüber hinaus nutzt es im gesamten System einen bemerkenswert sicheren Niederspannungsbetrieb.
• Ergebnis: Sie schaffen erfolgreich außergewöhnlich sichere Wartungsumgebungen für Ihre Bodenarbeiter. Lagermitarbeiter erleben eine deutliche, messbare Reduzierung des Umgebungsgeräuschs im Betrieb. Der Dezibelpegel sinkt im Vergleich zu herkömmlichen, klirrenden Pneumatikleitungen deutlich. Dadurch bleibt Ihre expandierende Anlage proaktiv innerhalb der strengen Lärmgrenzwerte der OSHA.

Umsetzungsrealitäten: Einführungsrisiken und Kompromisse

Die Ausstattung einer neuen Förderlinie mit Dutzenden einzelner motorisierter Rollen und lokalisierten Steuerkarten ist unbestreitbar mit höheren anfänglichen Hardwarekosten verbunden. Der Kauf eines großen zentralen Wechselstrommotors und eines sehr langen Gummiriemens scheint bei der Anschaffung oft von vornherein günstiger zu sein. Sie rechtfertigen diese anfänglichen Investitionsausgaben (CAPEX) jedoch mit deutlich reduzierten langfristigen Betriebsausgaben (OPEX). Darüber hinaus erzielen Sie über die aktive Betriebslebensdauer des Systems enorme, nachweisbare Energieeinsparungen. Sie zahlen grundsätzlich keine hohen Stromtarife mehr, nur um leere Förderbänder kontinuierlich zu bewegen.

Um diese enormen betrieblichen Vorteile zu maximieren, ist unbedingt eine ordnungsgemäße Integration einer speicherprogrammierbaren Steuerung (SPS) erforderlich. Sie müssen lokalisierte Steuerkarten und äußerst robuste Sensornetzwerke ordnungsgemäß implementieren. Dabei handelt es sich nie nur um eine einfache, ungeführte mechanische Nachrüstung. Sie installieren im Wesentlichen ein intelligentes elektrisches IT-Netzwerk neben Ihrer physischen Materialtransport-Hardware. Ihr Technikteam muss Netzwerkanschlüsse, Kommunikationskabel und die Platzierung der lokalen Gleichstromversorgung sorgfältig planen. Ingenieure müssen die logischen Automatisierungszonen sorgfältig abbilden. Sie stellen sicher, dass die Hauptsteuerungssoftware genau weiß, wie Pakete fehlerfrei durch komplexe Lagerumleitungsbereiche geleitet werden.

Wir müssen eine strikte objektive Glaubwürdigkeit hinsichtlich der technischen Einsatzmöglichkeiten wahren. Standardmäßige dezentrale DC-Einheiten eignen sich hervorragend für Kunststoff-Kommissionierbehälter, Versandkartons und leichte Standard-Lagerpaletten. Sie eignen sich jedoch möglicherweise nicht für Umgebungen mit extrem hohem Schüttgutumschlag. Der Transport roher, abrasiver Bergbaumaterialien, massiver Stahlrollen oder zerklüfteter schwerer loser Teile erfordert hochspezialisierten Maschinenbau. Diese extrem schweren Industrieanwendungen liegen normalerweise außerhalb der typischen Parameter für die dezentrale DC-Einrichtung.

Ihre modernisierte Anlage wird einen grundlegenden, dauerhaften Wandel in der Wartungskultur erfahren. Betriebsteams entfernen sich schnell von der traditionellen, chaotischen mechanischen Wartung. Sie müssen dauerhaft keine rostigen Antriebsketten mehr schmieren oder überlastete, quietschende Riemen spannen. Stattdessen konzentriert sich Ihr Team stark auf die elektrische und digitale Diagnosewartung. Techniker verbringen ihre wertvolle Zeit mit der intelligenten Fehlerbehebung vernetzter Steuerkarten. Sie verwenden digitale Multimeter und Diagnose-Laptops anstelle von unordentlichen Fettpressen und großen Industrieschlüsseln.

Berücksichtigen Sie vor dem Upgrade die folgenden grundlegenden Implementierungsrealitäten:

1. Die anfänglichen Kosten für lokalisierte Hardware sind deutlich höher als bei zentralisierten Legacy-Setups.
2. Die Integration industrieller IT und Steuerungsnetzwerke wird zu einer zwingenden Voraussetzung.
3. Die maximalen Nutzlastwerte geben die Grenzen Ihrer spezifischen Anwendung strikt vor.
4. Die tägliche Wartung erfordert eine kompetente Denkweise bei der digitalen Fehlerbehebung, bei der die Elektrik an erster Stelle steht.

Bewertungsrahmen: Auswahl der richtigen motorisierten Walzen

Die Auswahl der richtigen DC-Antriebskomponenten erfordert einen methodischen, ingenieurorientierten Ansatz. Sie können nicht einfach nur Spezifikationen erraten oder physikalische Abmessungen anpassen. Wir empfehlen dringend, diese besonderen technischen Bewertungsparameter zu befolgen, um den betrieblichen Erfolg sicherzustellen.

Lastprofilierung (Drehmoment vs. Geschwindigkeit)

Sie müssen das Übersetzungsverhältnis des internen Planetengetriebes der Walze genau an den erforderlichen physischen Durchsatz Ihrer Anlage anpassen. Wir messen diesen Durchsatz in Fuß pro Minute (FPM). Darüber hinaus müssen Sie die maximale statische Gewichtskapazität jeder spezifischen Bewegungszone überprüfen. Ein internes Hochgeschwindigkeitsgetriebe liefert hervorragende FPM, büßt jedoch das entscheidende Anlaufdrehmoment erheblich ein. Umgekehrt bewegt ein Getriebe mit hohem Drehmoment schwere Paletten mühelos, läuft aber deutlich langsamer. Sie müssen die perfekte mechanische Balance für Ihre spezifische tägliche Nutzlast finden. Wir empfehlen dringend, Ihren schwersten betriebsbereiten Karton zunächst in einer Prototypenzone physisch zu testen.

Spannungsauswahl (24 V vs. 48 V DC)

Sie müssen genau wissen, wann Sie ein Standard-24-V-System im Vergleich zu einem modernen 48-V-System bevorzugen. Eine 24-V-Architektur funktioniert perfekt für standardmäßige, leichte E-Commerce-Verpackungslinien. Umgekehrt sollten Sie bei schwereren Dauerlasten oder vollen Standardpaletten strategisch ein effizientes 48V-System wählen. Bei der 48-V-Option kommt es bei außergewöhnlich langen Förderstrecken zu deutlich geringeren elektrischen Spannungsabfällen. Dadurch können Sie sperrige Netzteile viel weiter voneinander entfernt platzieren, was erhebliche Installationszeit und teure Kosten für die Kupferverkabelung spart.

Umweltbewertungen (IP/Washdown)

Wenn gesetzlich erforderlich, müssen Sie eine langlebige Edelstahlkonstruktion und strenge IP-Schutzklassen angeben. Standardmäßig klimatisierte Innenlager erfordern in der Regel die Schutzart IP54, um häufig in der Luft befindlichen Staub zu blockieren. Lebensmittel- und Getränkeverarbeitungszentren verlangen jedoch strenge IP66-Schutzklassen oder höher. Diese robusten Nennwerte stellen sicher, dass die empfindliche interne Elektronik den täglichen chemischen Hochdruckreinigungen standhält. Sie bleiben für die Tiefkühllagerung oder strenge pharmazeutische Compliance-Standards von entscheidender Bedeutung.

Kompatibilität des Steuerungssystems

Stellen Sie sicher, dass die speziellen Steuerkarten des jeweiligen Hardwareanbieters nahtlos integriert werden. Sie müssen klar und schnell mit dem vorhandenen Lagerkontrollsystem (WCS) Ihrer Einrichtung kommunizieren. Sie müssen die Kompatibilität mit den von Ihnen gewählten Standard-Industriekommunikationsprotokollen definitiv validieren. Zu den gängigsten modernen Protokollen gehören EtherCAT, PROFINET und Modbus TCP. Wenn diese Netzwerkkompatibilität nicht überprüft wird, kommt es in der letzten Inbetriebnahmephase zu massiven Verzögerungen bei der Softwareintegration.

Bewertungskriterien	Primäre technische Berücksichtigung	Ideales Betriebsszenario
Geschwindigkeits- und Drehmomentverhältnis	Anpassung der internen Getriebeleistung an die maximale Lastmasse	Bewegen schwerer Paletten im Vergleich zum schnellen Sortieren leichter Behälter
Betriebsspannungspegel	Auswahl eines 24-V-DC- statt eines 48-V-DC-Stromverteilungsnetzwerks	Einsatz von 48 V für lange Leitungen, um starke Spannungsabfälle zu minimieren
IP-/Washdown-Bewertung	Verhindert das Eindringen von Flüssigkeit oder Feinstaub vor Schäden	Auswahl von IP66+ für lebensmitteltaugliche, hygienische und chemische Reinigungsbereiche
Protokollkompatibilität	Passende EtherNet/IP-, PROFINET- oder EtherCAT-Standards	Gewährleistung einer nahtlosen Integration in bestehende zentrale SPS-Netzwerke

Abschluss

Eine moderne dezentrale Antriebseinheit ist nicht nur eine einfache mechanische Hardwarekomponente. Es stellt einen grundlegenden, dauerhaften architektonischen Wandel hin zu einer wirklich intelligenten, modularen Materialhandhabung dar. Wir sehen, dass traditionelle kontinuierlich betriebene Systeme weltweit langsam aus modernen Vertriebszentren verschwinden. Anlagen verlangen heute unbedingt nach Geräten, die auf absolute modulare Flexibilität und minimale tägliche Energieverschwendung ausgelegt sind.

Wir raten den Technik- und Betriebsteams, zunächst ihre aktuellen Energieausgaben sorgfältig zu prüfen. Sie sollten Ihre täglichen staubedingten Ausfallzeiten über einen gesamten Betriebsmonat hinweg genau verfolgen. Nutzen Sie diese objektiven Daten, um ein überzeugendes internes Return-on-Investment-Modell für Ihre Führungskräfte zu erstellen. Sobald Sie Ihre verborgenen mechanischen Reibungsverluste wirklich verstanden haben, wird die Entscheidung unglaublich klar. Kontaktieren Sie noch heute zertifizierte Integrationsspezialisten für eine ausführliche technische Beratung. Fordern Sie ein umfassendes technisches Datenblatt an, um mit der formellen Planung Ihres dezentralen System-Upgrades zu beginnen.

FAQ

F: Können Sie herkömmliche Förderbänder mit motorisierten Rollen nachrüsten?

A: Ja, aber es erfordert eine äußerst sorgfältige Vorabplanung. Im Allgemeinen tauschen Sie ganze gerade Antriebsabschnitte aus, anstatt einen schrittweisen mechanischen Austausch zu versuchen. Sie müssen außerdem neue Niederspannungs-Gleichstromkabel verlegen und dezentrale Steuerkarten neben Ihren vorhandenen mechanischen Stahlrahmen installieren.

F: Wie hoch ist die erwartete Lebensdauer einer bürstenlosen Walze mit Gleichstrommotor?

A: Ihre MTBF-Bewertung (Mean Time Between Failures) ist bemerkenswert ausgezeichnet. Typischerweise liegt der Wert bei Zehntausenden von Betriebsstunden. Diese beeindruckende Lebensdauer hängt jedoch in hohem Maße von der strikten Einhaltung der angegebenen Nutzlastgrenzen und der ordnungsgemäßen Bewältigung des Dauerbetriebszyklus ab.

F: Benötigen motorisierte Rollen eine Pneumatik?

A: Nein, sie machen eine zentrale Druckluftversorgung völlig überflüssig. Sie stellen Ihre gesamte Umschlagslinie auf einen hocheffizienten vollelektrischen Betrieb um. Dadurch entfallen direkt die komplexe mechanische Wartung und die anhaltende Energieverschwendung, die häufig mit herkömmlichen pneumatischen Stoppzylindern verbunden sind.

F: Wie gehen motorisierte Rollen mit extremen Temperaturen in Kühlhäusern um?

A: Sie funktionieren in eiskalten Umgebungen außergewöhnlich gut, wenn sie von der Technik korrekt spezifiziert werden. Die Hersteller beliefern sie direkt mit speziellen Tieftemperaturschmierstoffen und speziellen Innenlagern. Dadurch wird sorgfältig verhindert, dass das interne Getriebefett eindickt und den Gleichstrommotor bei Minustemperaturen abwürgt.
