Wie Linearmotoren Querbandsortiersysteme mit hohem Durchsatz unterstützen

Fulfillment-Center sind heute mit unglaublich strengen Service-Level-Agreements (SLAs) konfrontiert. In dieser anspruchsvollen E-Commerce-Landschaft sind Systemausfälle und Durchsatzengpässe völlig inakzeptabel. Logistikmanager sind ständig auf der Suche nach zuverlässigen Automatisierungslösungen, um die Mengen in der Hochsaison effizient bewältigen zu können. Herkömmliche Rotationsantriebe und reibungsbasierte Antriebssysteme haben oft mit diesen hohen Anforderungen zu kämpfen. Folglich werden sie schnell durch Einrichtungen ersetzt. Betreiber bevorzugen jetzt kontaktlose Antriebstechnologien, um außergewöhnlich hohe Pakete pro Stunde (PPH)-Ziele sicher zu erreichen. Dieser Artikel bietet technischen Einkäufern und Systemintegratoren eine detaillierte, entscheidungsorientierte Aufschlüsselung. Wir werden genau untersuchen, wie fortschrittliche Antriebe in Quergurtsortierern funktionieren. Sie lernen die Realität der Implementierung, die Betriebsmechanismen und die wichtigsten Leistungskennzahlen kennen. Wir begleiten Sie durch den Übergang von alten Anlagen zu modernen elektromagnetischen Lösungen. Lesen Sie weiter, um umsetzbare Strategien zur Optimierung Ihrer komplexen Fulfillment-Abläufe zu entdecken.

Wichtige Erkenntnisse

• Berührungsloser Betrieb: Linearmotoren eliminieren die mechanische Reibung, die bei herkömmlichen Rotationsriemenantrieben auftritt, und reduzieren so den Komponentenverschleiß und die vorbeugenden Wartungsintervalle.
• Durchsatzstabilität: Der elektromagnetische Antrieb ermöglicht eine präzise Geschwindigkeitssteuerung und höhere Beschleunigungsprofile, was für die Einbringung und Entladung dichter Pakete von entscheidender Bedeutung ist.
• Energie und Gesamtbetriebskosten: Während die anfänglichen Investitionsausgaben höher sind, gleicht der Einsatz eines Permanentmagnet-Linearmotorsystems die Vorlaufkosten in der Regel durch einen geringeren Energieverbrauch und geringere mechanische Ausfallraten aus.
• Bewertungskriterien: Die Auswahl dieser Antriebstechnologie erfordert die Bewertung der aktuellen Gleisanordnung, der Spitzendurchsatzanforderungen und der Toleranz der Anlage für mechanische Ausfallzeiten.

1. Der Engpass beim Legacy-Sorter-Antrieb

Herkömmliche Querbandsortierer sind stark auf veraltete Rotationsmotoren angewiesen. Diese Systeme nutzen ein komplexes Netzwerk aus Riemenscheiben und Antriebskomponenten. Reibungsantriebsräder drücken physisch gegen die Trägerwagen. Dieser mechanische Kontakt zwingt die Wagen entlang der Sortierschiene. Jede einzelne Bewegung erfordert direkten körperlichen Einsatz. Dieses grundlegende Design schafft unmittelbare Einschränkungen für moderne Fulfillment-Umgebungen.

Mechanischer Kontakt führt zwangsläufig zu einer schnellen Verschlechterung der Komponenten. Unter starker Belastung dehnen sich Riemen ständig aus. Sie verlieren mit der Zeit ihre kritische Spannung. Antriebsräder verschleißen durch ständiges Reiben ungleichmäßig. Ausrutschen wird zu einer häufigen Betriebsgefahr. Wenn ein Band durchrutscht, verliert der Sortierer die genaue Positionsverfolgung. Dieser Verlust der Nachverfolgung führt zu sofortigen kaskadierenden Fehlern entlang der Sortierlinie.

Reibungsantriebe haben eine strenge mechanische Obergrenze für die Beschleunigung. Sie können nicht über bestimmte physikalische Grenzen hinaus beschleunigen oder abbremsen. Das Überschreiten dieser Grenzen führt zu starkem Gleisschlupf. Dadurch wird Ihr maximaler Systemdurchsatz künstlich begrenzt. Der Betrieb nahe der maximalen Kapazität erhöht das Risiko von Fehlsortierungen drastisch. Hohe mechanische Geschwindigkeiten führen dazu, dass sich instabile Pakete verschieben, umfallen oder vollständig von den Transportwagen fallen.

Diese Altsysteme stellen einen enormen Wartungsaufwand für Ihre Einrichtung dar. Hohe Arbeitsgeschwindigkeiten vervielfachen die erforderliche Häufigkeit von Sichtprüfungen. Wartungsteams müssen täglich vor Ort sein. Sie achten auf quietschende Lager oder den Geruch von verbranntem Gummi. Um diese Belastung zu verstehen, betrachten Sie die Standardfehlerpunkte im Lebenszyklus von Reibungsantrieben:

1. Antriebsriemendehnung: Durch ständiges Ziehen werden die Gummimischungen gedehnt.
2. Ausfall des Riemenscheibenlagers: ständige Rotationsbelastung zerstört interne Kugellager.
3. Verschleiß des Reibrades: Der Schleifkontakt verringert den Raddurchmesser wöchentlich um Millimeter.
4. Ermüdung der Spannfeder: Federn verlieren nach Millionen von Zyklen ihre Rückstellkraft.

Der Austausch von Teilen wird zur täglichen Routine. Sie müssen Hunderte von mechanischen Verschleißteilen auf Lager haben. Unerwartete Ausfallzeiten stoppen Ihren gesamten Sortierprozess. Jede Minute eines mechanischen Ausfalls zerstört Ihre täglichen Paket-pro-Stunden-Ziele.

2. Betriebsmechanik: Warum Linearmotoren für Cross-Belt-Systeme geeignet sind

Ingenieure lösen diese mechanischen Engpässe, indem sie den Antrieb völlig neu überdenken. Wir gehen von der mechanischen Rotationskraft zum direkten elektromagnetischen Schub über. Sie eliminieren die zwischengeschalteten mechanischen Komponenten vollständig. Dieser architektonische Wandel erfordert die direkte Integration von Linearmotoren in das Systemdesign.

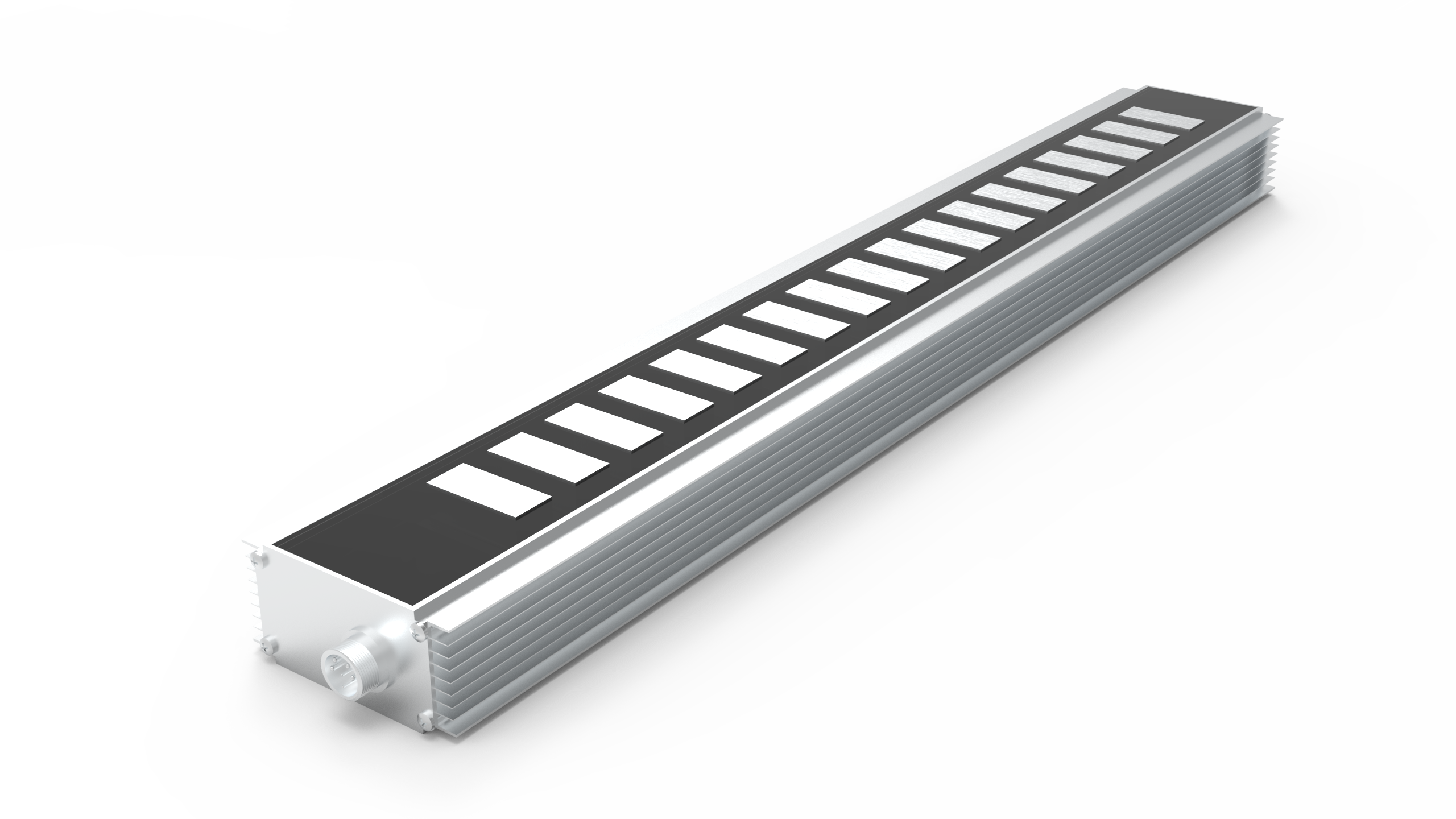

Lassen Sie uns untersuchen, wie dies aus operativer Sicht funktioniert. Die Primärspule wird direkt auf der statischen Sortierschiene montiert. Wir nennen dies den Stator. In der Zwischenzeit montieren Sie die Sekundärreaktionsplatte auf den beweglichen Trägerwagen. Wir nennen dies den Rotor. Diese beiden Elemente berühren sich eigentlich nie.

Der Antrieb erfolgt ausschließlich über starke elektromagnetische Felder. Diese Felder interagieren über einen hochpräzisen Luftspalt. Der Antriebsmechanismus berührt niemals die beweglichen Wagen. Das System induziert ein magnetisches Wanderfeld in den Gleisspulen. Dieses Feld wirkt magnetisch auf die Wagenplatten. Es schiebt die Karren sanft vorwärts. Sie eliminieren jeglichen mechanischen Reib-, Schleif- und Rollwiderstand.

Diese berührungslose Kraft ermöglicht unglaublich dynamische Betriebsreaktionen. Das System ermöglicht kontinuierliche Geschwindigkeitsanpassungen in Echtzeit. Wenn ein schweres Paket auf einen Wagen geladen wird, erkennt die Steuerung die Verzögerung. Es injiziert sofort mehr Strom, um die exakte Geschwindigkeit beizubehalten. Sie erhalten eine sofortige Fehlerbehebung. Die mechanische Verzögerung verschwindet vollständig. Das System schiebt und zieht Karren mithilfe unsichtbarer Magnetwellen. Ihr Sortierer erreicht eine beispiellose Bewegungskontrolle und Stabilität.

3. Bewertung der Effizienz von Permanentmagnet-Linearmotoren

Einrichtungen müssen verschiedene elektromagnetische Technologien sorgfältig bewerten. Ingenieure vergleichen häufig asynchrone lineare Induktionsaufbauten mit synchronen Alternativen. Ein asynchrones Induktionsdesign induziert ein Magnetfeld in einer leeren Metallrotorplatte. Dieser Induktionsprozess verbraucht erhebliche elektrische Energie. Im Gegensatz dazu werden bei einem synchronen Aufbau auf den Wagen vorinstallierte Seltenerdmagnete verwendet.

Ein Permanentmagnet-Linearmotor bietet deutliche Betriebsvorteile. Für den Betrieb wird viel weniger elektrischer Strom benötigt. Das Magnetfeld am Rotor ist bereits permanent vorhanden. Der Stator verschwendet keine Energie, um dieses Rotorfeld zu erzeugen. Stattdessen wandelt es einen viel höheren Prozentsatz der zugeführten Energie direkt in Vorwärtsschub um. Sie erreichen insgesamt eine deutlich höhere Energieeffizienz.

Eine geringere Energieverschwendung bringt einen weiteren enormen technischen Vorteil mit sich. Dies führt direkt zu einer geringeren Wärmeentwicklung. Die primären Schienenspulen bleiben im Dauerbetrieb rund um die Uhr deutlich kühler. Übermäßige Hitze zerstört empfindliche Elektronik schnell. Durch die Kühlung der Spulen werden umliegende Sortierkomponenten wirksam geschützt. Darüber hinaus wird die Umgebungskühllast für Ihre gesamte Anlage erheblich reduziert.

Diese Effizienzgewinne skalieren linear. Wenn Sie die Länge Ihrer Sortierstrecke verlängern, vervielfachen sich Ihre relativen Energieeinsparungen. Lange Schleifen mit Zehntausenden von Trägern profitieren enorm. Auch schwerere Nutzlasten maximieren diese betrieblichen Vorteile. Schwere Gegenstände benötigen zur Beschleunigung hohe Spitzenströme. Ein synchroner magnetischer Aufbau bewältigt diese Stromspitzen viel effizienter als herkömmliche Induktionsvarianten.

4. Bewertungsdimensionen: Merkmale bis hin zu Betriebsergebnissen

Technische Einkäufer müssen technische Merkmale in greifbare Betriebsergebnisse umsetzen. Durch die Aufrüstung Ihres Antriebssystems verändert sich die gesamte Anlagenumgebung. Wir müssen diese Veränderungen in mehreren kritischen betrieblichen Dimensionen bewerten.

Berücksichtigen Sie zunächst das akustische Profil Ihres Logistikzentrums. Ältere Sortierer sind unglaublich laut. Durch den Verzicht auf Reibungsantriebe sinkt der Betriebsgeräuschpegel erheblich. Standard-Rotationssysteme überschreiten oft 85 Dezibel. Der kontaktlose Antrieb arbeitet nahezu geräuschlos. Diese drastische Reduzierung trägt erheblich zur Einhaltung der OSHA-Arbeitsplatzvorschriften bei. Die Bediener erleben ein viel besseres und weniger ermüdendes Arbeitsumfeld. Sie können klar kommunizieren, ohne über schleifende Zahnräder zu schreien.

Präzision und Genauigkeit verbessern sich erheblich. Berührungslose Antriebe ermöglichen eine hochauflösende Positionsverfolgung. Das System weiß genau, wo sich jeder einzelne Wagen befindet. Dies ermöglicht einen unglaublich engen Abstand zwischen den Trägern. Mikroanpassungen erfolgen nahtlos während der Induktionsphase. Der Sortierer richtet den Wagen beim Abwurf des Pakets perfekt aus. Auch die Austragsgenauigkeit wird verbessert. Pakete landen genau in den Zielrutschen. Die Prozentsätze der Fehlsortierung sinken drastisch.

Skalierbarkeit wird zu einer einfachen Engineering-Aufgabe. Zum Aufbau der Strecke nutzen Sie modulare Primärspulen. Dank dieser Modularität können Einrichtungen die Sortierschleife problemlos erweitern. Sie können überall zusätzliche Booster-Antriebszonen hinzufügen. Sie schrauben einfach weitere Statorspulen an. Sie müssen komplexe mechanische Antriebswellen nie neu konstruieren. Sie müssen sich keine Gedanken über das Ausbalancieren langer Gummibänder machen. Das System wächst organisch mit Ihrem Geschäftsvolumen.

Schließlich verbessert sich die Umweltresistenz enorm. Logistikzentren erzeugen naturgemäß große Mengen Kartonstaub. Die Anlagen haben ständig mit Plastikmüll und Verpackungsmüll zu kämpfen. Mechanische Antriebe leiden in diesen Umgebungen stark. Schmutz wickelt sich um die Riemenscheibenwellen und zerstört die Lager. Die berührungslose Natur widersteht diesen Ablagerungen perfekt. Festkörperverkapselte Spulen haben keine beweglichen Teile, die blockieren könnten. Für den industriellen Schutz verfügen sie oft über eine hohe Schutzart IP65.

Betriebsmerkmal	Legacy-Rotationsantrieb	Elektromagnetischer Antrieb	Ergebnis der Anlage
Akustische Leistung	Hoch (80-90 dB)	Niedrig (unter 70 dB)	Verbesserte Bedienersicherheit und OSHA-Konformität.
Komponentenverschleiß	Ständige körperliche Reibung	Kein mechanischer Kontakt	Drastische Reduzierung der vorbeugenden Wartung.
Systemmodularität	Starre Schaftlängen	Unabhängige Spulenblöcke	Schnelle Gleiserweiterung und Layoutflexibilität.
Widerstandsfähigkeit gegen Trümmer	Anfällig für Staus	Sehr widerstandsfähig	Weniger unerwartete Produktionsunterbrechungen durch Staub.

5. Realitäten der Umsetzung

Der Einsatz fortschrittlicher Antriebe erfordert eine sorgfältige technische Planung. Die Abkehr von handelsüblichen Rotationsantrieben ist mit einem hohen technischen Vorlauf verbunden. Systemintegratoren müssen sich mit mehreren kritischen Implementierungsrealitäten befassen, um den Erfolg sicherzustellen.

Die Wartung des Luftspalts stellt die wichtigste Installationsanforderung dar. Der elektromagnetische Schub hängt vollständig vom Abstand zwischen Stator und Rotor ab. Installateure müssen über die gesamte Schienenlänge einen gleichmäßigen, präzisen Luftspalt einhalten. Industriestandards schreiben normalerweise Toleranzen zwischen 1,5 mm und 3,0 mm vor. Diese enge Toleranz ist für die Systemeffizienz absolut nicht verhandelbar. Wenn sich die Lücke vergrößert, sinkt der Schub exponentiell. Wenn sich die Lücke vollständig schließt, zerstören physische Kollisionen die Ausrüstung. Ingenieure müssen sicherstellen, dass das tragende Stahlgerüst eine extreme strukturelle Steifigkeit aufweist. Die Kette kann sich unter hohen Nutzlastgewichten nicht durchbiegen.

Die Systemintegration stellt eine weitere große technische Hürde dar. Sie können diese Laufwerke nicht einfach an ältere Controller anschließen. Für die Aufrüstung ist eine hochkompatible SPS-Infrastruktur (Programmable Logic Controller) erforderlich. Die SPS muss riesige Mengen an Hochgeschwindigkeits-Datenrückmeldungen verarbeiten. Die Motorsynchronisation erfordert unglaublich schnelle Kommunikationsprotokolle. Anlagen nutzen typischerweise industrielle Feldbusnetzwerke wie EtherCAT oder PROFINET. Diese Netzwerke bieten die Abfrage auf Mikrosekundenebene, die erforderlich ist, um Hunderte von sich schnell bewegenden Warenkörben gleichzeitig zu verfolgen.

Käufer müssen die Langlebigkeit ihres Systems anhand struktureller Lebenszyklusfaktoren modellieren. Sie müssen mit einer massiven Reduzierung der Ersatzteile rechnen. Ihre Einrichtung wird keine Gummibänder oder Reibräder mehr auf Lager haben. Sie verlagern Ihren Engineering-Schwerpunkt von reaktiven mechanischen Reparaturen hin zur proaktiven Softwareüberwachung. Integratoren müssen ihre Mitarbeiter darin schulen, digitale Performance-Dashboards zu analysieren. Aus Mechanikern werden Systemtechniker. Der Betrieb Ihrer Anlage ändert sich grundlegend, um fortschrittliche Festkörpertechnologie zu unterstützen.

Abschluss

Modernes Fulfillment erfordert eine einwandfreie Ausführung und maximale Verfügbarkeit. Die Abkehr vom reibungsbasierten Antrieb ist nicht mehr nur ein experimenteller Luxus. Es stellt eine Grundvoraussetzung für die Bewältigung der E-Commerce-Volumina der nächsten Generation dar. Der elektromagnetische Antrieb löst im Wesentlichen die physischen Engpässe, die herkömmliche Sortierschleifen behindern.

Einrichtungen, die großvolumige Pakete mit variablem Gewicht verarbeiten, sind die Hauptkandidaten für diese Technologie. Wenn für Ihren Betrieb strenge Anforderungen an die Betriebszeit gelten, müssen Sie kontaktlose Laufwerke in Betracht ziehen. Die Vorteile der präzisen Induktion, des geräuschlosen Betriebs und der modularen Skalierbarkeit sind zu bedeutend, um sie zu ignorieren.

• Audit-Fehlerraten: Dokumentieren Sie genau, wie viele Stunden Ihr Team jeden Monat damit verbringt, Riemen zu spannen oder Antriebsräder auszutauschen.
• Berechnen Sie Durchsatzeinbußen: Bestimmen Sie die genauen betrieblichen Auswirkungen eines 1-prozentigen Abfalls des Sortierdurchsatzes aufgrund von mechanischem Schlupf.
• Bewerten Sie die strukturelle Steifigkeit: Stellen Sie sicher, dass Ihr vorhandener physischer Rahmen die engen Luftspalttoleranzen unterstützt, die für elektromagnetische Upgrades erforderlich sind.
• Fordern Sie empirische Daten an: Fragen Sie Hersteller nach tatsächlichen Energieverbrauchsdaten, die synchrone und asynchrone Setups vergleichen.

FAQ

F: Kann ein bestehender Quergurtsorter mit Linearmotoren nachgerüstet werden?

A: Ja, eine Nachrüstung ist mechanisch möglich. Ingenieure müssen sich jedoch mit der strengen strukturellen Kompatibilität befassen. Die vorhandene Schiene muss enge Luftspalttoleranzen ohne Durchbiegung aushalten. Oft sind umfangreiche Gleismodifikationen erforderlich. Einrichtungen müssen prüfen, ob intensive Nachrüstungsbemühungen den Kauf eines vollständig nativen, vorgefertigten kontaktlosen Systems überwiegen.

F: Wie funktioniert ein Permanentmagnet-Linearmotor bei der Sortierung schwerer Nutzlasten?

A: Es funktioniert außergewöhnlich gut. Synchrone Setups bieten überlegene Schub-Gewichts-Verhältnisse. Für Zonen mit hoher Nutzlast konfigurieren Ingenieure mehrere Statoren nacheinander. Diese konzentrierte Magnetkraft handhabt schwere Gegenstände problemlos. Das System beschleunigt große Pakete sanft, ohne ins Stocken zu geraten oder gefährliche Stromspitzen zu erzeugen.

F: Was passiert mit dem Sortierer, wenn ein einzelnes Linearmotormodul ausfällt?

A: Modulare Setups verfügen über integrierte Redundanz. Wenn ein Statorblock ausfällt, stoppt das System nicht sofort. Benachbarte Statoren behalten oft genug Trägerimpuls bei, um Wagen durch die tote Zone zu schieben. Die SPS meldet den Fehler digital. Bediener können das einzelne ausgefallene Modul später im Rahmen der geplanten vorbeugenden Wartung austauschen.

F: Beeinträchtigen die von den Motoren ausgehenden Magnetfelder die Paket-Barcodes oder die Anlagenelektronik?

A: Nein, Störungen sind äußerst selten. Hersteller wenden Standardabschirmungsmaßnahmen rund um die Primärspulen an. Darüber hinaus bleibt der magnetische Fluss im Luftspalt stark lokalisiert. Das Feld konzentriert sich eng zwischen der Schiene und der Wagenplatte. Es strahlt nicht nach außen und gewährleistet so eine sichere Betriebskonformität für Scanner, RFID-Tags und Herzschrittmacher.
