Stellen Sie sich einen herkömmlichen Rotationsmotor vor. Es dreht eine Welle, die dann Riemen, Zahnräder oder Leitspindeln benötigt, um diese kreisförmige Bewegung in eine geradlinige Bewegung umzuwandeln. Stellen Sie sich nun vor, den Motor „auszurollen“. Der Stator wird zu einer flachen Schiene und der Rotor wird zu einem Schlitten, der darüber gleitet. Dies ist das grundlegende Wesen des Linearmotors.
Die industrielle Welt hat sich dieser Technologie zugewandt, weil sie mechanische Reibung und Spiel eliminiert. Wenn wir fragen, „wie es funktioniert“, haben wir es mit einem Direktantriebssystem zu tun, das elektromagnetische Kräfte nutzt, um gleichzeitig hohe Geschwindigkeit und hohe Präzision zu erreichen. In diesem Leitfaden reduzieren wir die Komplexität, um Ihnen genau zu zeigen, wie Magnetfelder interagieren, um Lasten mit unglaublicher Effizienz zu bewegen. Unabhängig davon, ob Sie eine Variante mit Eisenkern oder ohne Eisen in Betracht ziehen, ist das Verständnis der Physik hinter dem Linearmotor der erste Schritt zur Optimierung Ihrer Automatisierungsstrategie.

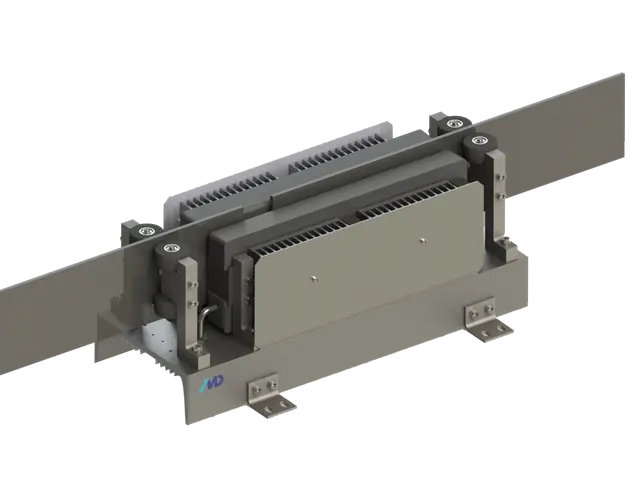

Um zu verstehen, wie ein Linearmotor funktioniert, müssen Sie sich zunächst seine Geometrie vorstellen. In einem Standardmotor „jagt“ das Magnetfeld sich selbst im Kreis. Bei einem Linearmotor verläuft dieses Feld geradlinig. Es besteht aus zwei Hauptteilen: dem „Forcer“ (dem Teil, der sich bewegt und die Spulen enthält) und dem „Magnetic Way“ (der stationären Spur).
Da es sich um ein Direktantriebssystem handelt, ist kein Mittelsmann erforderlich. Herkömmliche Systeme verwenden eine Kugelumlaufspindel oder einen Riemen. Diese Teile verschleißen, dehnen sich und erhöhen die „Schwankung“ der Bewegung. Der Linearmotor funktioniert, indem er Kraft direkt auf die Last ausübt. Da es keinen mechanischen Kontakt gibt, berührt die Schiene nur die Luft oder ein Satz hochwertiger Linearlager. Für Industrieanwendungen bedeutet dies Spielfreiheit und deutlich reduzierte Wartungskosten.
Es funktioniert nach dem Prinzip der Lorentzkraft. Wenn ein elektrischer Strom durch die Spulen im Forcer fließt, erzeugt er ein Magnetfeld. Dieses Feld interagiert mit der Permanentmagnetspur. Die resultierende Kraft schiebt den Forcer über die gesamte Länge der Schiene. Indem wir die Frequenz und Phase des Stroms ändern, steuern wir genau, wie schnell und wo er stoppt. Dies ist der Hauptgrund, warum es eine so hohe Präzision erreicht.
Ein Linearmotor kann im Vakuum nicht funktionieren; es erfordert ein hochentwickeltes „Gehirn“ oder einen Antrieb. Während die Magnete und Spulen für den Muskel sorgen, sorgt der Controller für das Timing. Um den Forcer zu bewegen, muss der Antrieb den Strom in den Spulen genau in der richtigen Mikrosekunde schalten.
Der Antrieb muss die genaue Position des Forcers relativ zu den Magneten kennen. Wir nennen dies „Kommutierung“. Die meisten Hochpräzisionssysteme verwenden einen Linearencoder – ein digitales Lineal, das dem Antrieb im Mikrometerbereich genau anzeigt, wo sich der Motor befindet. Während sich der Forcer bewegt, ändert der Antrieb die Polarität der elektromagnetischen Felder, um den Forcer entweder zum nächsten Magneten zu ziehen oder ihn vom letzten wegzudrücken.
Da es keine Trägheit durch rotierende Wellen oder schwere Schrauben gibt, kann ein Linearmotor mit Geschwindigkeiten beschleunigen, bei denen ein herkömmlicher Riemen reißen würde. In der industriellen Elektronikmontage kommt es häufig zu Beschleunigungen von mehr als 5G oder 10G. Um dies zu bewältigen, verwendet der Antrieb komplexe Algorithmen, um sicherzustellen, dass die Hochgeschwindigkeitsbewegung nicht zu einem Überschwingen führt. Es gleicht Kraft und Bremsen aus, um die Bewegung gleichmäßig und vorhersehbar zu halten.
Wie ein Linearmotor funktioniert, hängt stark von seinem inneren Aufbau ab. Ingenieure wählen je nach Gewicht der Last und der erforderlichen Laufruhe zwischen Eisenkern- und Eisenlos-Designs.
Bei der Ironcore-Version sind die Kupferspulen um einen Satz Eisenlamellen (den Kern) gewickelt. Dieses Eisen trägt dazu bei, den magnetischen Fluss zu fokussieren und erzeugt eine viel stärkere magnetische Anziehungskraft. Da Eisen ein hervorragender Leiter für Magnetfelder ist, eignen sich diese Motoren perfekt für schwere industrielle Aufgaben wie CNC-Bearbeitung oder Materialhandhabung in großem Maßstab.
Die größte Herausforderung bei einem Eisenkern-Linearmotor ist ein Phänomen namens „Cogging“. Da der Eisenkern auch bei ausgeschaltetem Strom auf natürliche Weise von der Permanentmagnetschiene angezogen wird, kann sich der Motor bei der Bewegung „unruhig“ anfühlen. Um dieses Problem zu lösen, verwenden Experten „schiefe“ Magnete oder eine fortschrittliche Softwarekompensation, um sicherzustellen, dass die Bewegung stabil bleibt. Sie sind die erste Wahl, wenn Sie eine langlebige und leistungsstarke Lösung benötigen.
Bei einem eisenlosen Linearmotor sind die Spulen ohne Eisenkern mit Epoxidharz ummantelt. Dadurch ist der Forcer deutlich leichter und ermöglicht eine extreme Beschleunigung. Da kein Eisen vorhanden ist, gibt es kein Rasten. Die Bewegung ist so sanft wie Seide, was für das Scannen von Halbleitern oder die medizinische Bildgebung von entscheidender Bedeutung ist, wo selbst eine kleine Vibration zum Versagen führt.
Ein Kompromiss ist Hitze. Ohne den Eisenkern, der als „Kühlkörper“ fungiert, können die Kupferspulen bei hoher Auslastung heiß werden. Ihr modularer Aufbau ermöglicht jedoch häufig integrierte Kühlrippen oder Luftkühlpfade. Wenn Ihr Ziel die höchstmögliche Präzision ohne jegliche magnetische Anziehungskraft zwischen dem Forcer und der Schiene ist, ist das Ironless-Modell der Gewinner.
Der „Magnetweg“ ist der stationäre Teil des Motors. Es handelt sich um eine Reihe hochfester Permanentmagneteinheiten, die mit abwechselnden Polen (Nord-Süd-Nord-Süd) angeordnet sind. Die Qualität dieser Magnete bestimmt direkt, wie der Linearmotor unter Last funktioniert.
Der „Pitch“ ist der Abstand zwischen den Mittelpunkten zweier benachbarter Magnete. Eine kleinere Teilung ermöglicht normalerweise eine höhere Auflösung, kann jedoch die maximale Kraft begrenzen. Die meisten Industrieschienen verwenden Neodym-Magnete (NdFeB), da diese die höchste magnetische Energiedichte bieten. Dadurch bleibt der Motor kompakt und kann dennoch schwere Gewichte mit hoher Geschwindigkeit schieben.
Einer der besten Aspekte dieser Technologie ist, dass sie modular ist. Sie können mehrere Magnetschienen miteinander verschrauben, um eine Verfahrstrecke von zehn Metern oder mehr zu erreichen. Da der Forcer nicht physisch mit einer Schraube verbunden sein muss, ist die Länge des „Hubs“ nur dadurch begrenzt, wie viele Magnetspuren Sie installieren möchten. Diese Flexibilität macht ihn zu einem Favoriten für den Langstreckentransport in automatisierten Lagern.
Da ein Linearmotor hohe Ströme durch Kupferspulen leitet, erzeugt er Wärme. Bei einem Rotationsmotor kühlt normalerweise ein Lüfter auf der Welle das System. In einem linearen System müssen wir kreativer sein, um eine hohe Präzision aufrechtzuerhalten.
Durch Hitze dehnen sich Materialien aus. In einer hochpräzisen Umgebung kann eine Ausdehnung von nur wenigen Mikrometern die Ausrichtung eines Lasers oder Sensors beeinträchtigen. Aus diesem Grund verfügen viele industrielle Linearmotorkonfigurationen über Wärmesensoren, die direkt mit dem Antrieb kommunizieren. Wird der Motor zu heiß, drosselt der Antrieb die Leistung oder schaltet ein externes Kühlsystem ein.
Luftkühlung: Am besten für leichte eisenlose Motoren geeignet.
Wasserkühlung: Wird für Eisenkernmotoren in der Schwerzerspanung verwendet, um die Temperatur konstant zu halten.
Passive Senken: Modulare Aluminium-Strangpressprofile, die die Wärme von den Spulen ableiten.
Durch die Aufrechterhaltung der thermischen Stabilität wird sichergestellt, dass die Permanentmagnetschiene mit der Zeit nicht ihre magnetische Stärke verliert, was passieren kann, wenn die Magnete extremer Hitze (über ihrer Curie-Temperatur) ausgesetzt werden.
Wenn wir verstehen, wie ein Linearmotor funktioniert, können wir erkennen, warum er in bestimmten Sektoren ältere Technologien ersetzt. Es geht nicht nur darum, schnell voranzukommen; Es geht darum, dies mit einem Maß an Wiederholgenauigkeit zu tun, das mechanische Systeme nicht erreichen können.
In diesem Bereich werden die Komponenten von Jahr zu Jahr kleiner. Um einen Chip, der kleiner als ein Zuckerkorn ist, aufzunehmen und zu platzieren, benötigen Sie einen hochpräzisen Linearmotor. Das Ironless-Design ist hier perfekt, da es durch die fehlende Verzahnung dafür sorgt, dass der Chip während des Transports nicht erschüttert wird.
Großformatdrucker benötigen einen modularen Linearmotor, um den Druckkopf über ein breites Portal zu bewegen. Die hohe Geschwindigkeit ermöglicht eine schnellere Produktion, während das Encoder-Feedback dafür sorgt, dass jeder Tintentropfen genau an der richtigen Stelle landet. Im Gegensatz zu Riemen dehnt sich der Motor mit der Zeit nicht aus, sodass die Druckqualität vom ersten bis zum fünften Jahr gleich bleibt.
| Besonderheit | Kugelumlaufspindelsystem | Linearer Motor |
| Geschwindigkeit | Mäßig | Hohe Geschwindigkeit |
| Genauigkeit | Verliert sich mit der Zeit | Behält hohe Präzision bei |
| Wartung | Erfordert häufiges Ölen | Fast Null |
| Gegenreaktion | Gemeinsam | Keine (Direktantrieb) |
| Reiselänge | Begrenzt durch Schraubendurchhang | Modular (unbegrenzt) |
Ein wesentlicher Faktor für die Funktionsweise eines Linearmotors in einer größeren Maschine ist seine modulare Natur. Ingenieure können Komponenten „mischen und anpassen“, um sie an die spezifischen Platz- und Kraftanforderungen ihres Projekts anzupassen.
Sie können mehrere Forcer auf einer einzigen Permanentmagnetschiene verwenden. Dadurch können sich zwei verschiedene Teile einer Maschine unabhängig voneinander auf derselben Achse bewegen. In einem herkömmlichen System würden Sie zwei separate Schienensätze und zwei separate Kugelumlaufspindeln benötigen, was den Platzbedarf verdoppeln würde. Diese Fähigkeit ist ein enormer Vorteil in modernen, kompakten Industriedesigns.
Da die Schiene aus modularen Abschnitten besteht, können Sie mit einem kurzen Hub für einen Prototyp beginnen und ihn problemlos für eine serienreife Maschine erweitern. Dies verringert das Risiko für Entwickler. Sie müssen zum Testen keine riesige, teure Schraube kaufen; Sie fügen einfach einen weiteren Meter Magnete hinzu, wenn sie fertig sind.
Obwohl ein Linearmotor mit sehr wenigen beweglichen Teilen funktioniert, ist er nicht unbesiegbar. Um sicherzustellen, dass es ein qualitativ hochwertiges Teil Ihrer Fabrik bleibt, müssen Sie auf bestimmte Probleme achten.
Die Permanentmagnetschiene ist wie ein riesiger Magnet für Metallspäne. Wenn Ihre Maschine Stahl schneidet, fliegen diese Späne in Richtung der Magnete. Die meisten Industrieanlagen verwenden Faltenbälge oder „Teleskop“-Abdeckungen, um die Schiene sauber zu halten. Wenn Schmutz zwischen den Forcer und die Magnete gelangt, kann dies zu Kratzern oder sogar zu einem katastrophalen Stau führen.
Der Forcer bewegt sich, was bedeutet, dass sich die Strom- und Feedbackkabel mitbewegen müssen. Bei Hochgeschwindigkeitsanwendungen biegen sich diese Kabel millionenfach. Der Einsatz einer hochflexiblen „Schleppkette“ ist unbedingt erforderlich. Bei einem Kabelbruch stellt der Linearmotor seine Funktion sofort ein. High-End-Systeme verwenden oft eine drahtlose oder berührungslose Energieübertragung, aber für die meisten ist ein langlebiges Kabelmanagementsystem der Schlüssel zu einer langen Lebensdauer.
Der Linearmotor stellt den Höhepunkt der modernen Bewegungssteuerung dar. Durch die Eliminierung des mechanischen „Geräusches“ von Zahnrädern und Schrauben können Industriemaschinen mit einem Maß an hoher Geschwindigkeit und Präzision arbeiten, das früher als unmöglich galt. Ganz gleich, ob Sie sich für einen Ironcore-Motor wegen seiner rohen Leistung oder einen Ironless-Motor wegen seiner reibungslosen Bewegung entscheiden, das „abgerollte“ Motorkonzept bietet eine modulare und langlebige Lösung für die Zukunft der Automatisierung. Das Verständnis der Wechselwirkung zwischen der Permanentmagnetschiene und dem elektromagnetischen Antrieb ist das Geheimnis für die Erschließung echter Effizienz.
F1: Ist ein Linearmotor teurer als eine Kugelumlaufspindel?
Zunächst ja. Die Kosten für Magnete und High-End-Antriebe sind höher. Berücksichtigt man jedoch den Wartungsmangel, den höheren Durchsatz durch hohe Geschwindigkeit und die langfristig hohe Präzision, sind die Gesamtbetriebskosten (TCO) des Linearmotors oft niedriger.
F2: Kann ich es in einer vertikalen Anwendung verwenden?
Ja, aber Sie benötigen ein „Gegengewicht“ oder eine Bremse. Da es keine Reibung gibt, die den Forcer an Ort und Stelle hält, fällt er ab, wenn der Strom ausfällt. Die meisten industriellen Vertikaltische verwenden hierfür eine pneumatische Feder oder eine mechanische Bremse.
F3: Wie wähle ich zwischen Ironcore und Ironless?
Wenn Sie schwere Lasten (über 50 kg) bewegen müssen und ein wenig Rasten vertragen, entscheiden Sie sich für Ironcore. Wenn Sie bei leichten Lasten extreme Beschleunigung und vollkommen gleichmäßige Bewegung benötigen, ist Ironless die bessere Wahl.
