Wie funktionieren motorisierte Gleichstromwalzen?

Hat Ihre Anlage immer noch mit lauten, energiehungrigen Förderband-„Giganten“ zu kämpfen? Die moderne Logistik wandelt sich hin zu dezentralen, modularen Systemen. Eine mit Gleichstrom betriebene motorisierte Walze enthält einen internen Motor und ein Getriebe, um Probleme mit hohem Wartungsaufwand und Energieverschwendung zu lösen. In diesem Beitrag erfahren Sie, wie diese Rollen als „Gehirn“ der modernen Logistik fungieren.

Wichtige Erkenntnisse

● Dezentrale Stromversorgung: Eine motorisierte Walze mit Gleichstromantrieb verfügt über einen internen bürstenlosen 24-V-Motor und ein Planetengetriebe, sodass keine externen Ketten oder massiven Zentralmotoren erforderlich sind.

● Energieeffizienz: Diese Systeme nutzen die „Run-on-Demand“-Logik und Zero Pressure Accumulation (ZPA), um nur bei Bedarf zu arbeiten, wodurch 30 % bis 70 % der Energiekosten eingespart werden.

● Erhöhte Sicherheit: Das Niederspannungs-Gleichstromdesign eliminiert gefährliche Quetschstellen und ermöglicht es Arbeitern, eine laufende Walze sicher von Hand anzuhalten.

● Akustischer Komfort: Gleichstrommotorisierte Rollen arbeiten deutlich leiser als herkömmliche Förderer und erreichen einen Geräuschpegel von nur 45 dB.

● Modulares „Plug and Play“: Vorverdrahtete Abschnitte und einfache Steckverbinder ermöglichen eine schnelle Installation und einfache Neukonfiguration, wenn sich die Geschäftsanforderungen ändern.

● Vorausschauende Wartung: Integrierte Mikrocontroller liefern Echtzeitdaten zu Motortemperatur und -spannung und ermöglichen so eine proaktive Wartung und reduzieren Ausfallzeiten.

● Präzisionssteuerung: Fortschrittliche Steuerungen unterstützen die abstandsbasierte Positionierung und ermöglichen so eine höhere Genauigkeit bei der Produktverfolgung und -sortierung im Vergleich zu herkömmlichen zeitbasierten Systemen.

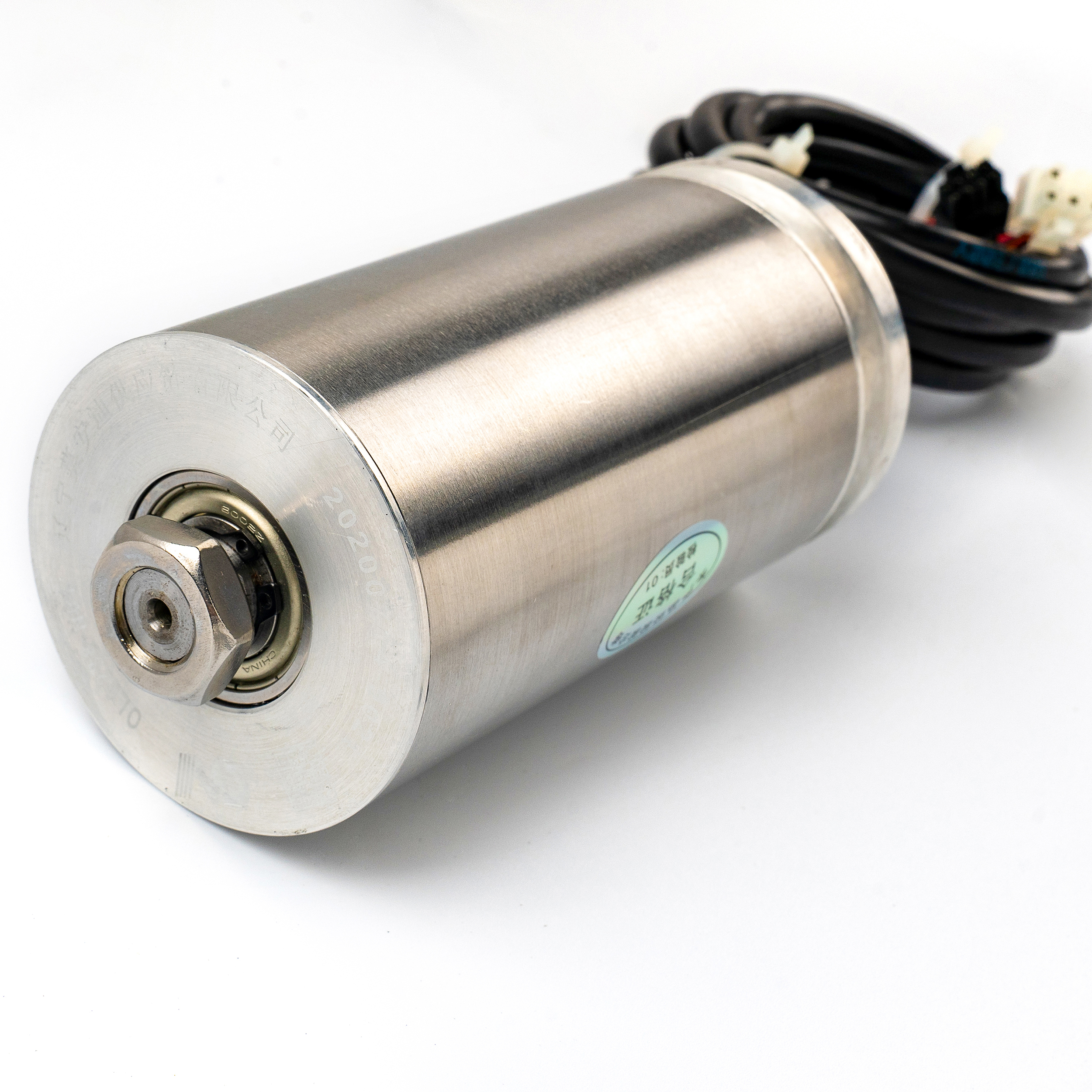

Die interne Mechanik: Wie gleichstrombetriebene motorisierte Rollen Bewegung erzeugen

Das Herzstück einer motorisierten Gleichstromwalze ist der integrierte bürstenlose Gleichstrommotor (BLDC). Ingenieure verwenden in der Regel 24-V-Gleichstrommotoren, da diese ein hohes Drehmoment und einen hohen Wirkungsgrad in einem kompakten, zylindrischen Raum bieten. Im Inneren der Walze sorgt ein Planetengetriebe für Synergie, indem es die Hochgeschwindigkeitsdrehung des Motors in das präzise Drehmoment umwandelt, das zum Bewegen schwerer Industriekartons erforderlich ist.

Da sich der Motor im Rohr befindet, überträgt er die Kraft direkt auf die Rollenoberfläche . Durch diese interne Verbindung entfällt die Notwendigkeit externer Ketten, Kettenräder oder Riemen, die bei herkömmlichen Förderanlagenkonstruktionen störend wirken. Darüber hinaus verfügen diese Einheiten über lebenslang abgedichtete Lager, was bedeutet, dass die internen Komponenten keine ständige Schmierung oder aufwändige Wartung erfordern.

Interne Komponentenspezifikationen

Komponente	Funktion	B2B-Vorteil
Bürstenloser Gleichstrommotor	Erzeugt 24-V-Antriebsstrom	Hohe Effizienz; geringe Hitze
Planetengetriebe	Vervielfacht das Drehmoment für schwere Lasten	Präzise Geschwindigkeitsregelung
Abgedichtete Lager	Unterstützt das rotierende Rohr	Kein Wartungsaufwand
Interne Verkabelung	Verbindet den Motor mit einem externen Controller	Saubere, sichere Ästhetik

Hinweis: Die meisten modernen motorisierten Rollen sind austauschbar, was bedeutet, dass ein Ersatzteil oft ein ganzes System unterstützen kann.

Die Logik der Bewegung: Kontrollstrategien und Nulldruckakkumulation (ZPA)

Die Bewegungslogik unterscheidet eine motorisierte Walze mit Gleichstromantrieb von einer Standard-Leitrolle. Diese Systeme nutzen verteilte Steuerungsintelligenz, bei der jede Walze oder „Zone“ unabhängig funktioniert und gleichzeitig mit ihren Nachbarn kommuniziert. Das System folgt einem „Run-on-Demand“-Prinzip; Die Rollen drehen sich nur, wenn sie ein eingehendes Paket erkennen. Diese Sensorlogik kann im Vergleich zu kontinuierlich laufenden Motoren zwischen 30 % und 70 % Energie einsparen.

Das Erreichen einer Nulldruckakkumulation (ZPA) ist das Hauptziel dieser Logik. Durch das Anhalten einzelner Zonen bei blockiertem Weg verhindert das System Produktkollisionen und -schäden. Photo-Eye-Sensoren und Mikrocontroller liefern eine konstante Signalrückmeldung und sagen jeder Zone genau, wann sie gehen, langsamer fahren oder anhalten soll. Mithilfe fortschrittlicher Kommunikationsprotokolle können diese Walzen wichtige Daten wie Motortemperatur und Seriennummern austauschen, die Manager für die vorausschauende Wartung nutzen.

Hinweis: Implementieren Sie die ZPA-Logik in Sortierbereichen mit hohem Volumen, um Produktschäden durch „Leitungsdruck“ oder Stöße deutlich zu reduzieren.

Modulare Konnektivität: Die „Plug and Play“-Architektur

Durch den modularen Aufbau wird ein Fördersystem zu einem Satz mechanischer Bausteine. Typische Abschnitte, oft 5 oder 10 Fuß lang, werden miteinander verbunden, um ein skalierbares System beliebiger Länge zu schaffen. Die elektrische Verkettung vereinfacht die Einrichtung; Standardsteckverbinder verbinden mehrere motorisierte Rolleneinheiten mit Gleichstromantrieb, ohne dass eine komplexe, permanente Festverkabelung erforderlich ist.

Diese Architektur macht teure und laute pneumatische Luftleitungen völlig überflüssig. Da die Stromversorgung so einfach ist wie bei einer Standardsteckdose, bieten diese Systeme eine schnelle Rekonfigurierbarkeit. Kleine und mittelständische Unternehmen können ihre Routen problemlos umleiten, um der saisonalen Nachfrage oder sich ändernden Lagerlayouts gerecht zu werden, ohne eine Schar von Ingenieuren einstellen zu müssen.

● Praktische Vorverkabelung: Die Hersteller verkabeln die Abschnitte vor dem Versand vor.

● Einfache Integration: Geräte werden in den vor- und hinteren Bereich eingesteckt.

● Autonomie des Personals: Interne Mitarbeiter können oft mit minimaler Unterstützung Änderungen vornehmen.

Präzision und Genauigkeit: Entfernungsbasierte vs. zeitbasierte Positionierung

Präzision ist eine wesentliche Verbesserung für eine motorisierte Walze mit Gleichstromantrieb. Herkömmliche zeitbasierte Logik – bei der eine Walze eine festgelegte Anzahl von Sekunden lang läuft – führt häufig zu Versuch-und-Irrtum-Fehlern bei der Positionierung. Moderne DC-Steuerungen bieten eine distanzbasierte Programmierung. Sie nutzen den internen Encoder des Motors, um eine Last jedes Mal an eine präzise, ​​gemessene Position zu bewegen.

Ebenso beeindruckend ist die Vielseitigkeit bei der Geschwindigkeitsregelung: Die Walzen erreichen Geschwindigkeiten von bis zu 969 Fuß pro Minute und behalten gleichzeitig ein hohes Anlaufdrehmoment bei. Diese hochintelligente Sortierfähigkeit ermöglicht es dem System, komplexe Aufgaben wie die präzise Produktverfolgung zu bewältigen. Es bietet die gleiche hochentwickelte Funktionalität, die früher nur kundenspezifischen, kostenintensiven konventionellen Systemen vorbehalten war.

Safety by Design: Niederspannung und Quetschstelleneliminierung

Sicherheit ist ein wesentliches Merkmal der 24-V-DC-Technologie. Die Abkehr von der 480-V-Wechselstromversorgung schafft eine deutlich sicherere Umgebung für das Lagerpersonal. Indem Sie das „Ungeheuer“ eines zentralen Antriebsstrangs – einschließlich schwerer Ketten und Kettenräder – entfernen, beseitigen Sie die Hauptursachen für tragische Gliedmaßen- oder Kleidungsverletzungen.

Der „Handshake“-Stopp ist vielleicht die beeindruckendste Sicherheitsdemonstration. Da jede motorisierte Walze mit Gleichstromantrieb nur einen kurzen, spezifischen Bereich mit Strom versorgt, fehlt ihr das gefährliche Drehmoment eines 5-PS-Motors. Eine Person kann eine laufende Walze buchstäblich mit der bloßen Hand greifen und sie mit festem Griff stoppen. Durch diese Niederspannungskonstruktion wird außerdem das Risiko von Lichtbögen in der Anlage drastisch reduziert.

Effizienzvergleich: Gleichstrommotorisierte Rollen im Vergleich zu Getriebemotorsystemen

Die Effizienzunterschiede zwischen Gleichstromwalzen und herkömmlichen Getriebemotoren sind erheblich. Ein herkömmlicher Förderer verwendet normalerweise einen großen, „immer eingeschalteten“ Motor, der unabhängig davon läuft, ob sich das Produkt bewegt oder nicht. Im Gegensatz dazu läuft ein mit Gleichstrom betriebenes motorisiertes Rollensystem bei Bedarf und ist nur 10 bis 50 % der Zeit in Betrieb. Dies führt zu einem viel kleineren akustischen Fußabdruck; DC-Designs erreichen Geräuschpegel von nur 45 dB, was leiser ist als die meisten menschlichen Gespräche.

Das Wärmemanagement wird von internen Mikrocontrollern übernommen, die die Motortemperatur überwachen, um ein Durchbrennen zu verhindern. Diese intelligente Überwachung führt in Kombination mit Energieeinsparungen zu deutlich geringeren Gesamtbetriebskosten (TCO). Unternehmen erzielen einen schnelleren Return on Investment (ROI) durch Einsparungen bei den Energiekosten und geringere Arbeitskosten für die Instandhaltung.

Effizienzvergleichstabelle

Besonderheit	Konventioneller Getriebemotor	Gleichstrombetriebene motorisierte Walze
Stromverbrauch	Immer eingeschaltet; hoher Abfall	Run-on-Demand; 30-70 % Ersparnis
Geräuschpegel	Hoch (Ketten & Vibration)	Niedrig (45 dB – 60 dB)
Versorgungsbedarf	Strom + Druckluft	Nur Standardstrom
Sicherheit	Hochspannung; Quetschstellen	Niederspannung; berührungssicher

Wartung und langfristige Zuverlässigkeit

Die Einfachheit der motorisierten Walze mit Gleichstromantrieb basiert auf langfristiger Zuverlässigkeit. Durch den Einsatz standardisierter, austauschbarer Rollen in einer Anlage reduziert sich Ihr Ersatzteilbestand auf nur ein oder zwei Einheiten. Dies steht im Gegensatz zu herkömmlichen Systemen, die verschiedene Größen von Getriebemotoren und Antriebsstrangkomponenten wie Kettenrädern und Riemenschnürungen erfordern.

Die Diagnosetransparenz vereinfacht die Wartung zusätzlich. Externe Steuerungen lesen Daten wie Überspannung oder Überstrom und ermöglichen so „vorausschauende“ Reparaturen, bevor ein Fehler auftritt. Da die Rollen nur bei Bedarf laufen, unterliegen sie weniger Verschleiß und Vibrationen, was zu einer wesentlich längeren Lebensdauer der Grundausrüstung führt. Dadurch verringert sich der Bedarf an hochqualifizierten Arbeitskräften, da die meisten Austauschvorgänge von internen Mitarbeitern durchgeführt werden können.

● Reduzierter Verschleiß: Keine Ketten oder Kettenräder bedeuten, dass weniger bewegliche Teile ausfallen.

● Abgedichtete Komponenten: Interne Lager erfordern keine Schmierung.

● Digitale Diagnose: Echtzeitüberwachung des Motorzustands.

Hinweis: Daten zur vorausschauenden Wartung können direkt vom Mikrocontroller der Walze abgerufen werden, einschließlich des spezifischen Teils und der Seriennummer.

Abschluss

Ein mit Gleichstrom betriebenes motorisiertes Rollensystem nutzt interne BLDC-Motoren und intelligente ZPA-Logik, um sicherere und leisere Förderlösungen zu schaffen. Sein modularer Plug-and-Play-Aufbau stellt sicher, dass sich Unternehmen problemlos an sich ändernde Muster anpassen können. dlmd bietet diese fortschrittlichen Rollen, mit denen Sie Materialien intelligenter und schneller bewegen können. Die Investition in diese Technologie durch dlmd reduziert den Wartungsaufwand und maximiert gleichzeitig die Energieeffizienz für langfristiges Wachstum.

Häufig gestellte Fragen

F: Was ist eine motorisierte Walze mit Gleichstromantrieb?

A: Es handelt sich um eine Förderrolle mit einem internen bürstenlosen 24-V-Motor und einem Planetengetriebe.

F: Wie spart eine motorisierte Walze mit Gleichstromantrieb Energie?

A: Es nutzt die „Run-on-Demand“-ZPA-Logik, die nur bei Erkennung eines Pakets aktiviert wird, um bis zu 70 % Strom zu sparen.

F: Warum sollten Sie sich für eine motorisierte Walze mit Gleichstromantrieb anstelle von Getriebemotoren entscheiden?

A: Sie sind leiser (45 dB), sicherer, haben keine Quetschstellen und erfordern weniger Wartung als herkömmliche Ketten.

F: Sind motorisierte Rollensysteme mit Gleichstromantrieb einfach zu installieren?

A: Ja, ihr modulares „Plug-and-Play“-Design ermöglicht eine schnelle Einrichtung und einfache Pfadneukonfiguration.
