Wofür werden Linearmotoren in der industriellen Automatisierung eingesetzt?

Hochgeschwindigkeitsautomatisierung und Präzisionsanforderungen im Submikrometerbereich stoßen an die mechanischen Grenzen herkömmlicher Rotations-Linear-Antriebssysteme. Kugelumlaufspindeln, Riemen und Zahnstangenmechanismen haben zunehmend Schwierigkeiten, in modernen Anlagen mitzuhalten. Mit der Weiterentwicklung der industriellen Automatisierung hin zu einer intelligenten Fertigung hat sich die Nachfrage nach Direktantriebstechnologie dramatisch verändert. Es ist nicht mehr nur für Nischen-Halbleiteranwendungen gedacht, sondern dominiert mittlerweile die Mainstream-Fertigungsbetriebe. Ingenieure und Anlagenmanager benötigen dringend Bewegungssysteme, die schnelle Beschleunigungen bewältigen und gleichzeitig über Millionen von Zyklen absolute, unnachgiebige Präzision beibehalten können.

In diesem Leitfaden wird detailliert beschrieben, wie lineare Systeme mit Direktantrieb bestimmte mechanische Engpässe in der Fabrikhalle lösen. Sie erfahren, wo sie die höchste betriebliche Effizienz bieten und wie Sie sie praktisch bewerten können. Wir werden auch genau untersuchen, wie wir feststellen können, ob sie für die spezifischen Fertigungsanforderungen Ihrer Einrichtung geeignet sind. Wir analysieren die wichtigsten technologischen Unterschiede und die Implementierungsrealitäten, denen Sie bei der Integration begegnen müssen.

Wichtige Erkenntnisse

• Direktantriebseffizienz: Linearmotoren eliminieren mechanische Übertragungskomponenten (Zahnräder, Riemen, Schrauben), wodurch Spiel vermieden und der mechanische Verschleiß erheblich reduziert wird.
• Optimale Anwendungsfälle: Sie werden am besten in Anwendungen eingesetzt, die extreme Präzision (Nanometerebene), hohe dynamische Beschleunigung oder lange Verfahrwege mit mehreren unabhängigen Movern erfordern.
• TCO vs. CapEx: Während die anfänglichen Hardwarekosten höher sind, sinken die Gesamtbetriebskosten (TCO) in Umgebungen mit hohem Durchsatz aufgrund des wartungsfreien Betriebs und der längeren Maschinenverfügbarkeit.
• Realitäten der Integration: Eine erfolgreiche Bereitstellung erfordert ein sorgfältiges Wärmemanagement, eine robuste Kabelführung und hochauflösende Feedbacksysteme (Encoder).

Der mechanische Wandel: rotierende vs. lineare Systeme mit Direktantrieb

Die herkömmliche Bewegungssteuerung basiert stark auf Rotationsmotoren, die sekundäre mechanische Aktuatoren antreiben. Ingenieure kombinieren diese herkömmlichen Motoren häufig mit Kugelumlaufspindeln, Riemenantrieben oder sperrigen Getrieben, um Drehbewegungen in lineare Bewegungen umzuwandeln. Allerdings führen diese verketteten Systeme zu erheblichen mechanischen Engpässen, die die maximale Maschinenleistung beeinträchtigen. Reibung verlangsamt zwangsläufig die Bewegung und erzeugt unerwünschte Wärme. Getriebekomponenten weisen bei starker Belastung eine Elastizität auf, was zu leichten Positionsverzögerungen führt. Durch Hysterese entstehen mikroskopisch kleine Positionierungsfehler, die sich über mehrere Hochgeschwindigkeitszyklen hinweg schnell verstärken. Im Laufe der Zeit beeinträchtigt die physische Verschlechterung die Wiederholbarkeit und zwingt die Wartungsteams dazu, die Maschinen kontinuierlich neu zu kalibrieren.

Direktantriebssysteme bieten eine elegante, von Natur aus überlegene mechanische Lösung. Stellen Sie sich vor, Sie nehmen einen herkömmlichen Rotationsmotor und schneiden ihn entlang seiner Radialachse auf. Wenn Sie Stator und Rotor flach abrollen, schaffen Sie die grundlegende elektromagnetische Grundlage der modernen Direktantriebstechnologie. Diese Konfiguration erzeugt eine lineare Kraft direkt entlang einer flachen oder röhrenförmigen Bahn. Es umgeht mechanische Getriebestufen vollständig, was bedeutet, dass der Motor den Schub direkt auf die sich bewegende Nutzlast ausübt.

Bei der Spezifikation wählen Ingenieure in der Regel zwischen mehreren unterschiedlichen Strukturvarianten von Linearmotoren . Die Kerntechnologie konzentriert sich im Allgemeinen auf den Permanentmagnet-Linearmotor , der in drei Haupttopologien erhältlich ist, die für verschiedene industrielle Aufgaben optimiert sind:

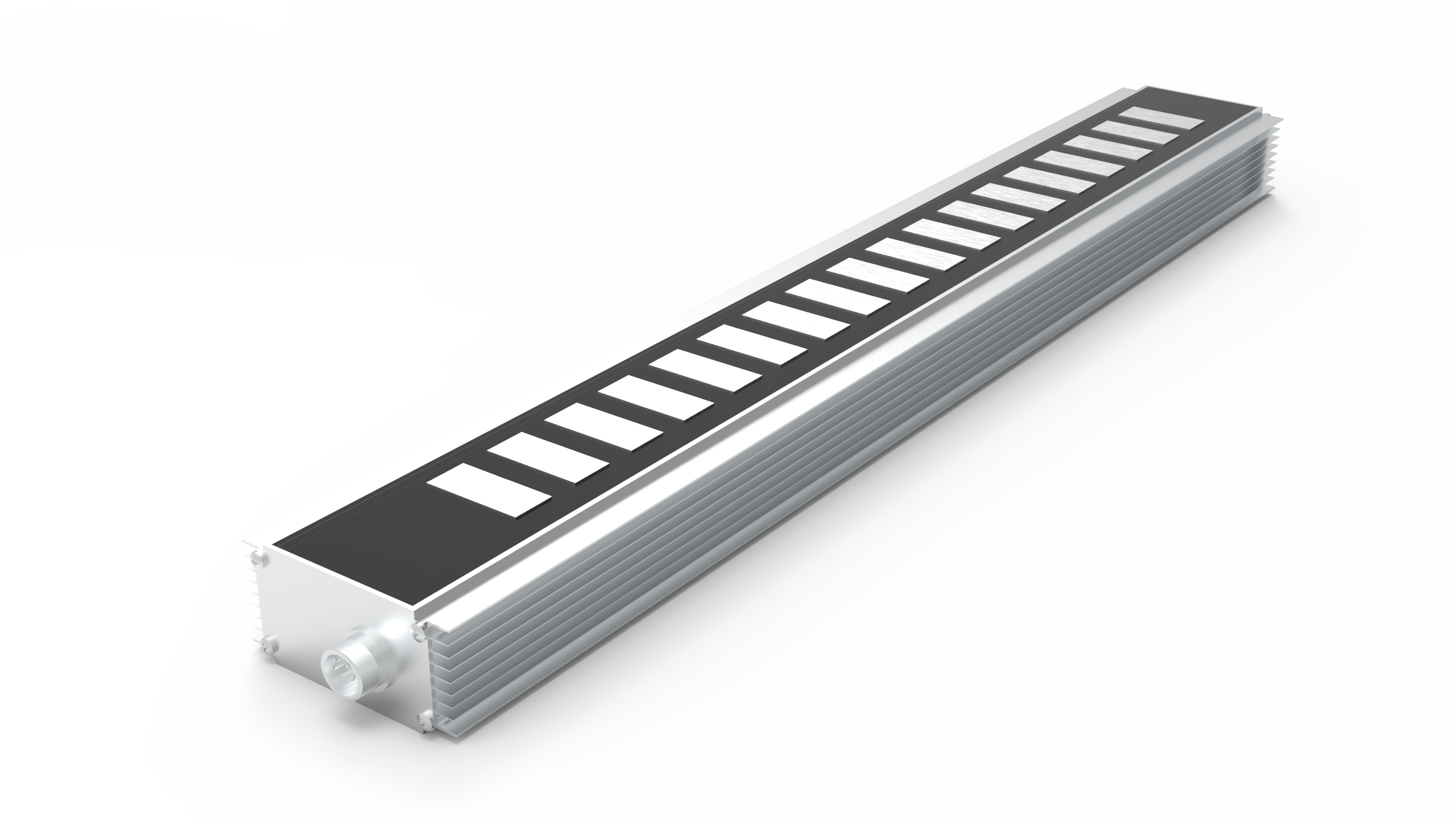

• Eisenkern: Speziell für massiven Dauerschub gebaut. Diese nutzen Spulen, die um Stahllamellen gewickelt sind, um den magnetischen Fluss zu maximieren, was sie ideal für schwere Industrieaufgaben mit hoher Kraft macht.
• Eisenlos (U-Kanal): Entwickelt für absolut rastungsfreies Arbeiten und extrem sanfte Bewegung. Sie verwenden aus Epoxidharz gegossene Spulen, die frei zwischen zwei Magnetschienen laufen und so die höchstmögliche Bewegungspräzision bieten.
• Rohrförmig: Entwickelt als einfacher, direkt einsetzbarer Ersatz für Standard-Pneumatikzylinder. Sie umschließen die magnetischen Komponenten vollständig und schützen so vor Umwelteinflüssen.

Die direkte Kopplung des Motors mit der Last verändert die modernen Automatisierungsmöglichkeiten radikal. Es ermöglicht eine Echtzeit-Servosteuerung mit hoher Bandbreite, ohne dass das Signal durch mechanische Dämpfung beeinträchtigt wird. Diese reine, direkte Rückkopplungsschleife ist für die fortschrittliche Datenprotokollierung von Industrie 4.0 unerlässlich. Werksleiter können bei der Überwachung unverfälschter Motordaten problemlos hochpräzise vorausschauende Wartungsstrategien implementieren und so mikroskopisch kleine Leistungsanomalien erkennen, bevor sie einen katastrophalen Maschinenausfall auslösen.

Kernanwendungsfälle und Anwendungen der industriellen Automatisierung

Herstellung von Halbleitern und Flachbildschirmen

Ertragsverluste bleiben ein massives finanzielles Risiko bei der Waferherstellung. Mikroskopische Vibrationen von rollenden mechanischen Kugellagern zerstören bei der Fotolithografie regelmäßig empfindliche Wafermerkmale. Darüber hinaus erzeugen verschleißende mechanische Teile in streng ISO-zertifizierten Reinräumen eine Partikelkontamination in der Luft. Wafer-Scanning- und Strukturinspektionsstufen greifen zunehmend auf eisenlose Direktantriebssysteme zurück, um diese Umweltrisiken vollständig zu eliminieren. Diese speziellen Aufbauten ermöglichen eine völlig reibungsfreie Bewegung ohne Rastbewegungen. Sie garantieren absolute Positionierungsstabilität im Nanometerbereich, ohne dass auch nur ein einziges mechanisches Staubteilchen in die sterile Umgebung gelangt.

Hochgeschwindigkeitsverpackung und -sortierung (Smart Conveyance)

Herkömmliche mechanische Bänder mit fester Teilung schränken die Maschinenflexibilität moderner Verpackungslinien erheblich ein. Werksleiter haben Schwierigkeiten, veraltete Maschinen anzupassen, wenn sich die Größe von Verbraucherprodukten schnell ändert oder wenn sie kundenspezifische Kleinserienaufträge ausführen. Die unabhängige Wagentechnologie revolutioniert die intelligente Beförderung in diesen anspruchsvollen Umgebungen. Mehrere autonome Wagen fahren reibungslos auf einer einzigen, durchgehenden Magnetschiene. Bediener können jeden Mover unabhängig per Software programmieren, um die Anforderungen an Neigung, Geschwindigkeit und Produktgruppierung sofort anzupassen. Durch diesen softwaredefinierten Ansatz entfällt der mechanische Umrüstaufwand, der bisher für umfangreiche Produktwechsel erforderlich war, vollständig.

Werkzeugmaschinenbau, Laserschneiden und CNC

Mechanisches Spiel zerstört physisch die Kantenqualität bei der High-End-Bearbeitung. Schnelle Richtungsänderungen beim Laserschneiden und Präzisions-CNC-Fräsen erfordern eine extreme mechanische Steifigkeit. Selbst die engsten Premium-Kugelumlaufspindeln weisen bei schneller Richtungsumkehr ein mikroskopisches Spiel auf. Eisenkernmodelle bieten eine enorme kontinuierliche Kraft, um den starken Werkzeugwiderstand zu überwinden. Sie behalten auch bei extremen Kurvengeschwindigkeiten eine absolut steife Schnittpräzision bei. Bediener sehen bemerkenswert sauberere Schnitte, drastisch reduzierte Nachbearbeitungsanforderungen und keine mechanische Verzögerung bei komplexer Mehrachsen-Interpolation.

Montage medizinischer Geräte und Laborautomatisierung

Die Montage medizinischer Geräte erfordert eine sterile, hochgradig wiederholbare Bewegung über Millionen aufeinanderfolgender Zyklen hinweg. Bei herkömmlichen Pneumatikzylindersystemen besteht die Gefahr, dass Druckluftverunreinigungen, Feuchtigkeit und feiner Ölnebel direkt in die Reinraumumgebung gelangen. Rohrförmige Direktantriebseinheiten ersetzen diese herkömmlichen Luftzylinder perfekt. Sie eliminieren biologische und partikuläre Kontaminationsrisiken vollständig, da sie keine Druckluftinfrastruktur benötigen. Darüber hinaus ermöglichen sie eine äußerst präzise Kraftsteuerung für das Pressen empfindlicher automatisierter Teile. Ingenieure können exakte Kraftprofile programmieren, um zerbrechliche medizinische Komponenten aus Kunststoff einzupressen, ohne dass sie reißen, eine Leistung, die mit standardmäßigen binären Pneumatikzylindern praktisch unmöglich ist.

Der Business Case: Balance zwischen Leistung und betrieblicher Effizienz

Ingenieure und Facility Manager müssen die anfängliche Investitionsprämie sorgfältig abwägen, wenn sie ältere Maschinen aufrüsten. Die Vorabkosten für die Hardware sind unbestreitbar höher als beim Kauf einer Standardkombination aus Rotationsmotor und Kugelumlaufspindel. Sie müssen ein Budget für den Direktantriebsmechanismus selbst, die erforderlichen hochauflösenden Linearencoder und hochentwickelte Servoantriebe einplanen, die in der Lage sind, komplexe Echtzeit-Regelkreise zu verwalten. Wenn man sich jedoch ausschließlich auf den anfänglichen Kaufpreis konzentriert, werden die enormen betrieblichen Vorteile verdeckt, die sich über die Funktionslebensdauer der Maschine ergeben.

Berechnen Sie die tatsächlichen Durchsatzverbesserungen sorgfältig auf der Grundlage Ihrer Produktionsengpässe. Direktantriebssysteme erreichen problemlos explosive Beschleunigungsraten von über 5G. Sie erreichen regelmäßig Dauergeschwindigkeiten von deutlich über 5 Metern pro Sekunde. Diese rasanten Geschwindigkeiten verkürzen die einzelnen Zykluszeiten drastisch. Fabriken steigern sofort ihre Teile pro Minute (PPM)-Produktion, sodass oft eine einzige Hochgeschwindigkeitsmaschine die Arbeit von zwei alten mechanischen Systemen erledigen kann.

Wartungs- und Betriebszeitkennzahlen verändern sich sehr positiv, wenn Sie mechanische Getriebekomponenten eliminieren. Diese Systeme erfordern absolut keine Schmierung. Sie enthalten keine physischen Verschleißteile zwischen dem beweglichen Wagen und der stationären Schiene. Dieser bewusste Verzicht auf mechanische Reibung reduziert die Metriken der mittleren Reparaturzeit (MTTR) auf nahezu Null. Sie eliminieren routinemäßige Ausfallzeiten bei der mechanischen vorbeugenden Wartung vollständig und sorgen dafür, dass die Produktionslinie über alle Schichten hinweg kontinuierlich läuft.

Berücksichtigen Sie die Realität der Energieeffizienz sorgfältig, bevor Sie diese Systeme einsetzen. Durch die Beseitigung der mechanischen Reibung wird bei kontinuierlichen Hochgeschwindigkeitsbewegungen auf natürliche Weise Energie gespart. Allerdings können schwere vertikale Nutzlasten bei Modellen mit Eisenkern zu hohen Widerstandsverlusten ($I^2R$) führen, wenn der Motor ständig gegen die Schwerkraft ankämpfen muss. Sie müssen geeignete mechanische Gegengewichte implementieren – etwa Pneumatikzylinder oder Magnetfedern –, um unnötigen Stromverbrauch und übermäßigen Wärmeaufbau beim Festhalten schwerer Lasten zu verhindern.

Nachfolgend finden Sie eine Aufschlüsselung zum Vergleich der Betriebskennzahlen zwischen herkömmlichen Systemen und der Direktantriebstechnologie.

Leistungsmetrik	Traditionelles Linearsystem mit Rotations- und Kugelumlaufspindel	und Direktantrieb
Spitzengeschwindigkeit	Niedrig bis mittel (typischerweise < 2 m/s)	Extrem (oft > 5 m/s)
Beschleunigungsgrenze	Streng begrenzt durch Schraubenpeitsche und Steigung	Außergewöhnlich (regelmäßig > 5G)
Mechanischer Verschleiß	Hoch (Lager, Dichtungen und Schmierung erforderlich)	Null (rein berührungsloser Betrieb)
Positionierungsgenauigkeit	Verschlechtert sich im Laufe der Zeit aufgrund von Spiel zunehmend	Dauerhafte, unveränderliche Wiederholgenauigkeit im Submikrometerbereich
Wartungsabhängigkeit	Erfordert regelmäßiges Schmieren und Spannen des Riemens	Nahezu wartungsfrei

Kritische Bewertungskriterien für die Spezifikation von Linearmotoren

Die Spezifikation des richtigen Bewegungssystems erfordert eine strenge technische Bewertung. Sie können eine Einheit mit Direktantrieb nicht einfach in eine Maschine einbauen, die für einen Drehantrieb ausgelegt ist. Befolgen Sie diese sequentiellen Bewertungskriterien, um eine erfolgreiche Integration und maximale Langlebigkeit der Hardware zu gewährleisten:

1. Analysieren Sie den Kraftbedarf: Unterscheiden Sie klar zwischen Dauerkraft- und Spitzenkraftbedarf. Passen Sie das theoretische Kraftprofil des Motors direkt an den genauen Arbeitszyklus Ihrer Anwendung an. Eine Überschätzung der Dauerkraft verschwendet Geld für überdimensionierte Hardware und erfordert unnötig große Servoantriebe. Eine Unterschätzung führt zu schnellem Abwürgen, langsamer Beschleunigung und kritischer Überhitzung bei anspruchsvollen Produktionsläufen.
2. Definieren Sie Strategien für das Wärmemanagement: Die Wärmeableitung bestimmt grundlegend die Lebensdauer des Systems und die Positionierungsgenauigkeit. Leichte Scananwendungen kommen im Allgemeinen mit der standardmäßigen natürlichen Konvektionskühlung aus. Umgekehrt erfordern Hochleistungs-Eisenkernaufbauten mit schweren, schnellen Zyklen integrierte Wasserkühlmäntel. Der Umgang mit der Wärme ist von entscheidender Bedeutung, da die Wärmeausdehnung in der Maschinenbasis die Präzision im Submikrometerbereich zunichte macht, für die Sie bezahlt haben.
3. Bewerten Sie Nutzlast und Verfahrweg: Setups mit Direktantrieb lassen sich mühelos für unglaublich lange Verfahrwege skalieren. Sie fügen einfach weitere stationäre Statorspuren nebeneinander hinzu, um die Achse unendlich zu verlängern. Im krassen Gegensatz dazu leiden lange Kugelumlaufspindeln bei hohen Geschwindigkeiten unter einem katastrophalen mechanischen „Peitschen“, was die Ingenieure dazu zwingt, die Maschinengeschwindigkeit auf verlängerten Strukturachsen deutlich zu reduzieren.
4. Überprüfen Sie die Umgebung und IP-Schutzarten: Wählen Sie den richtigen physischen Formfaktor für Ihre spezifische Fabrikumgebung. Freiliegende Magnetspuren ziehen leicht in der Luft befindliche Metallspäne an, die den Präzisionsluftspalt blockieren können. Sie müssen vollständig geschlossene Rohrformen, unter Druck stehende Schutzbälge oder spezielle Abstreiferdichtungen für schmutzige Bearbeitungszentren oder Umgebungen mit starkem Abwaschen angeben.

Implementierungsrisiken und technische Herausforderungen

Trotz ihrer überwältigenden Leistungsvorteile bringen Direktantriebssysteme einzigartige technische Hürden mit sich. Sie müssen diese spezifischen physikalischen Risiken bereits in der ersten Phase des mechanischen Entwurfs proaktiv angehen, um kostspielige Ausfälle vor Ort zu verhindern.

Eisenkernkonstruktionen üben völlig unabhängig von ihrem Antriebsschub enorme magnetische Anziehungskräfte aus. Der Stahltreiber zieht aggressiv gegen die Permanentmagnetschiene und erzeugt oft Tausende von Newton an Anziehungskraft. Diese unerbittliche Anziehungskraft nach unten erfordert unglaublich steife, hochbelastbare Maschinenbasen, um strukturelle Verformungen oder Ausfälle von Linearlagern zu verhindern. Montagetechniker benötigen außerdem spezielle, nichtmagnetische Werkzeuge und strenge Sicherheitsprotokolle, um diese stark magnetisierten Komponenten sicher und ohne große Einklemmgefahr zu montieren.

Das dynamische Kabelmanagement bestimmt maßgeblich die langfristige elektrische Zuverlässigkeit. Bewegliche Kabel stellen die absolute Fehlerquelle Nr. 1 bei dynamischen Bewegungsaufbauten dar. Da sich der Motor physisch mit der Last bewegt, müssen Strom- und Datenkabel kontinuierlich gebogen werden. Es dürfen ausschließlich ultrahochflexible Roboterkabel verwendet werden. Entwerfen Sie Ihre Kabelführungen sorgfältig, um enge Biegeradien, aggressives Verdrehen und interne Kabelreibung zu vermeiden.

Die Systemgenauigkeit hängt vollständig von der gewählten Encodertechnologie ab. Ein Direktantriebsmechanismus ist tatsächlich nur so präzise wie seine elektronische Rückkopplungsschleife. Optische lineare Encoder bieten eine beispiellose Auflösung im Nanometerbereich, versagen jedoch schnell, wenn sich Staub, Öl oder Kondenswasser auf dem optischen Glasmaßstab ablagern. Magnetische lineare Encoder überstehen raue Industriebedingungen problemlos, opfern jedoch häufig die ultimative Auflösung. Wägen Sie diese versteckten Umweltkosten und komplexen Ausrichtungsempfindlichkeiten sorgfältig ab, wenn Sie Ihr Feedback-Gerät auswählen.

Planen Sie schließlich umfassend für plötzliche Stromausfallszenarien ein. Diesen reibungsfreien Systemen fehlt der natürliche mechanische Widerstand eines Getriebes mit hoher Übersetzung, um die sich bewegende Last zu stoppen. Bei einem plötzlichen Stromausfall fliegt der schwere Wagen durch reine Trägheit frei über die Strecke. Sie müssen sekundäre pneumatische mechanische Bremsen oder spezielle dynamische Bremskreise in den Servoantrieb integrieren. Diese obligatorischen Sicherheitsmechanismen klemmen automatisch die Last oder schließen die Motorphasen kurz, um katastrophale Maschinenausfälle bei Stromausfällen in der Anlage zu verhindern.

Abschluss

Bewegungssysteme mit Direktantrieb sind kein pauschaler, universeller Ersatz für alle linearen Bewegungsmechanismen in der Fabrikhalle. Stattdessen handelt es sich um eine hochstrategische, hochwertige mechanische Aufrüstung, die für bestimmte Produktionsengpässe entwickelt wurde. Zukunftsorientierte Betriebe geben dieser Technologie Vorrang, wenn rasante Geschwindigkeit, absolute Präzision und maximale Maschinenverfügbarkeit direkt ihre Gesamtbetriebsrentabilität bestimmen.

Die Entwicklungs- und Beschaffungsteams der Unternehmen sollten ihre aktuellen mechanischen Grenzen sofort prüfen. Gehen Sie durch die Fabrikhalle und fragen Sie Ihre Produktionsleiter, wo genau die Zykluszeiten auf physische Grenzen stoßen. Wenn herkömmliche Drehzahlbegrenzungen für Kugelumlaufspindeln Ihre Leistung ständig drosseln, ist ein Übergang zum Direktantrieb aus finanzieller Sicht sofort sinnvoll. Wenn mechanischer Verschleiß und Spiel zu inakzeptablen Ausbeuterückgängen und Ausschuss bei der Qualitätskontrolle führen, löst die Eliminierung mechanischer Reibung das Grundproblem dauerhaft.

Ergreifen Sie entscheidende Maßnahmen, indem Sie sich eng mit zertifizierten Motion-Control-Spezialisten beraten. Versuchen Sie nicht, Ihre Größenanforderungen zu erraten. Fordern Sie ein individuelles Größenprofil an, das auf Ihren genauen Nutzlastgewichten, gewünschten Beschleunigungsprofilen und dynamischen Arbeitszyklen basiert. Ermitteln Sie die prognostizierten betrieblichen Effizienzsteigerungen, um die Vorabinvestitionen in Technik und Hardware gegenüber Ihrem Führungsteam eindeutig zu rechtfertigen.

FAQ

F: Was ist der Unterschied zwischen einem Linearmotor und einem Linearantrieb?

A: Ein Linearmotor ist der rein elektromagnetische Direktantriebsmechanismus selbst. Es besteht lediglich aus der Magnetbahn und der Spulenbaugruppe. Ein Linearantrieb ist ein komplettes Paketsystem. Dabei kommt häufig ein herkömmlicher Rotationsmotor zum Einsatz, der eine mechanische Schraube in einem Gehäuse dreht, oder es könnte ein rohrförmiger Direktantriebsmechanismus integriert sein. Aktuatoren verfügen im Allgemeinen über eingebaute Führungen, Lager und strukturelle Halterungen, die sofort montiert werden können.

F: Verlieren Permanentmagnet-Linearmotoren mit der Zeit ihren Magnetismus?

A: Unter normalen Betriebstemperaturen bleibt die magnetische Verschlechterung über die gesamte Lebensdauer einer Maschine praktisch vernachlässigbar. Wenn der Motor jedoch seine strengen thermischen Grenzwerte überschreitet und stark überhitzt, kann es zu einer irreversiblen Entmagnetisierung der internen Neodym-Magnete kommen. Durch die Einhaltung geeigneter Kühlprotokolle und die Einhaltung der Arbeitszyklusgrenzen können diese dauerhaften Schäden vollständig verhindert werden.

F: Können Linearmotoren in schmutzigen oder rauen Industrieumgebungen betrieben werden?

A: Ja, aber Sie müssen bestimmte bauliche Vorkehrungen treffen. Eisenmetallstaub ist äußerst problematisch, da er sich aktiv von freiliegenden Magnetspuren anzieht und den Präzisionsluftspalt blockiert. In diesen rauen Umgebungen müssen Sie vollständig geschlossene Rohrkonstruktionen spezifizieren oder unter Druck stehende Schutzbälge über flachen Schienen installieren, um absolute Zuverlässigkeit zu gewährleisten.

F: Warum erfordern Linearmotoren komplexere Servoantriebe?

A: Ohne die mechanische Dämpfung, Reibung oder Trägheitsanpassung, die ein Standardgetriebe oder eine Kugelumlaufspindel bietet, regelt der Antrieb alles direkt. Der Servoantrieb muss hochdynamische, sofortige Echtzeitanpassungen durchführen, um die Lastträgheit zu verwalten und die Positionsstabilität aufrechtzuerhalten. Dies erfordert eine deutlich höhere Rechenleistung, schnellere Aktualisierungsraten und hoch abgestimmte Regelkreise.
