T100ECI

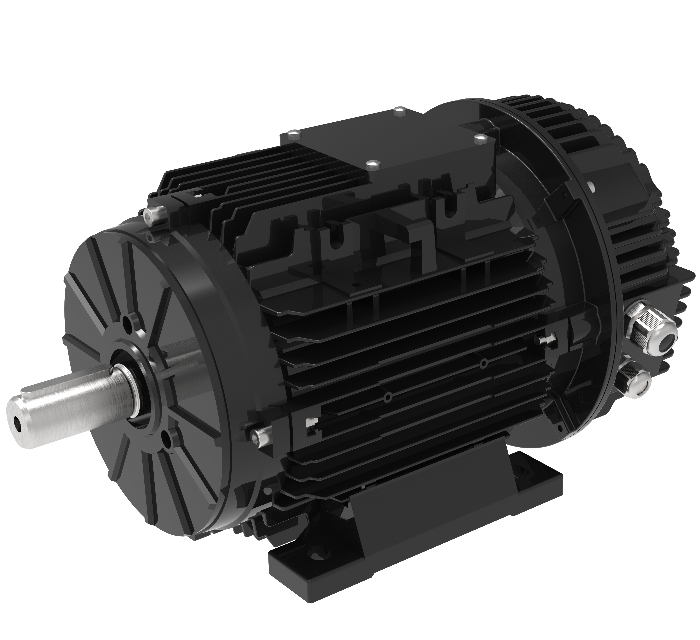

Übersicht über den integrierten VFD-Motor T100ECI

Da der Antrieb im Motor untergebracht ist, benötigt der integrierte VFD-Motor T100ECI keinen externen VFD, keinen Antriebsschrank oder kein abgeschirmtes Kabel: Ein Kabelsatz verbindet Strom und Steuerung, wodurch Platz auf der Schalttafel und Inbetriebnahmeschritte eingespart werden. Das Innenrotor-PMSM-Design bietet Neodym-Eisen-Bor- oder Ferrit-Magnete, eine konstante Drehmomentregelung über 600–3000 U/min und einen EU-IE5-Wirkungsgrad gemäß IEC 60034-30-1, entsprechend China Klasse 1. Die ECI-Plattform erreicht bis zu 5 kW.

Wichtige Spezifikationen des integrierten VFD-Motors T100ECI

Leistungsvorteile des integrierten VFD-Motors T100ECI

Integriertes Laufwerk reduziert den Installationsaufwand

Der integrierte VFD-Motor T100ECI macht den externen Antrieb, das Gehäuse, das abgeschirmte Kabel und die separate Verkabelung überflüssig; Es läuft nach dem Kabelanschluss und reduziert so die Kosten für das Antriebspanel und die Verkabelungspunkte bei Projekten mit mehreren Lüftern.

Gemessene IE5-Effizienz, einschließlich Antriebsverlusten

Bei 3000 U/min erreicht der T100ECI ECI-Motor einen gemessenen Gesamtwirkungsgrad des Systems von bis zu 91,9 %, einschließlich VFD-Verlusten – vollständige Motor- und Antriebsleistung, keine reine Motorleistung. Er ist gemäß IEC 60034-30-1 als IE5 klassifiziert und verbraucht im Herstellervergleich 15–20 % weniger Energie als IE2/IE3-Wechselstrommotoren bei gleichwertigen Lüfter- und Pumpenaufgaben.

Drei Steuermodi mit RS485-Kaskadierung

Der integrierte Antriebsmotor T100ECI akzeptiert 0–10 V, PWM und Modbus RS485 für EC-Lüftersteuerungen und Gebäudemanagementsysteme; Mehrere T100ECI integrierte VFD-Motoren kaskadieren auf einem RS485-Bus zur Gruppensteuerung in Viehställen oder Rechenzentren.

Schutz für unbeaufsichtigten Betrieb

Fünf Funktionen schützen den T100ECI-ECI-Motor: Überstrom, Rotorblockierung, Phasenverlust, IPM-Übertemperatur und Rückwärtswindstart. Das bürstenlose Design hat keine verschleißenden Kommutatorteile und der S1-Betrieb mit Zwangsbelüftung unterstützt einen unterbrechungsfreien Betrieb.

Installation und Montage für den integrierten VFD-Motor T100ECI

Montagekonfigurationen und IEC 100-Ersatz

Der integrierte VFD-Motor T100ECI bietet B3-Fuß-, B14-Flansch- oder B5-Flanschmontage mit abnehmbaren Füßen. Die T-Serie unterstützt alle IEC-Montagearten (B3, B30, B14, B5, B34, B35, B14B, B5R) und die IEC 100-Abmessungen ermöglichen den Austausch von Wechselstrommotoren vor Ort ohne Adapterplatte.

Wellen- und Außenmaße

Die Wellenverlängerung hat einen Durchmesser von 28 mm und eine Länge von 60 mm mit einer IEC-Passfedernut; Die Zeichnung gibt eine Schlüssellänge von 50 mm, eine Gesamtlänge von etwa 390 mm und einen hinteren Durchmesser von Ø220 mm an.

Werte sind in Millimetern; Die Zahlen in Klammern sind Referenzmaße. Bitte überprüfen Sie vor der Installation die zertifizierte 2D-/3D-Zeichnung.

Kabel, Schutz und Betriebsumgebung

Jeder integrierte Antriebsmotor T100ECI umfasst 1,5 m Strom- und 1,5 m Steuerkabel, IP55-Schutz (aufrüstbar auf IP66) und einen Betrieb bei -25 °C bis +40 °C; Kundenspezifische Modelle und 2D-/3D-Zeichnungen sind auf Anfrage erhältlich.

Anwendungen für den integrierten VFD-Motor T100ECI

Der integrierte VFD-Motor T100ECI ist für kontinuierliche Lüfter- und Pumpenlasten ausgelegt: Lüftungsventilatoren für Nutztiere, zentrale Klimaanlagenventilatoren im Innen- und Außenbereich, Schrankkühlung, Kühllagerventilatoren, Kühlung von Rechenzentren, Industrieventilatoren, Wasserpumpen, Staubentfernungsgeräte und energiesparende Nachrüstungen mit Wechselstrommotoren.

Anpassungs- und OEM-Services für den integrierten VFD-Motor T100ECI

Spannung, Drehzahl, Wellendurchmesser, Montage, Steuermodus, Kabellänge, Anschlüsse und Lagermarke sind beim T100ECI ECI-Motor anpassbar, und OEM-Fertigung für Gerätemarken ist Standard. Industriekunden können Betriebspunktdaten an unser Pre-Sales-Team senden; Die maßgeschneiderten integrierten VFD-Motoren T100ECI decken Umgebungstemperaturen außerhalb von -25 °C bis +40 °C ab.

FAQ zum integrierten VFD-Motor T100ECI

Benötigt der integrierte VFD-Motor T100ECI einen externen VFD?

Nein. Der ECI-Motor T100ECI integriert den Antrieb im Gehäuse; Am Motor werden nur Strom- und Steuerkabel angeschlossen, kein externer Antrieb oder abgeschirmtes Kabel.

Welche Stromversorgung verwendet der integrierte VFD-Motor T100ECI?

Die repräsentative IEC 100-Rahmenvariante läuft mit 360–460 V, 50/60 Hz, dreiphasigem Eingang, deckt 0,63–3,58 kW ab und regelt über 600–3000 U/min; andere Spannungen sind anpassbar.

Können mehrere integrierte VFD-Motoren T100ECI gemeinsam gesteuert werden?

Ja. Der integrierte Antriebsmotor T100ECI unterstützt 0–10 V, PWM und Modbus RS485, und mehrere T100ECI ECI-Motoren können über ein Gebäudemanagementsystem oder eine Lüftersteuerung an einem RS485-Bus kaskadiert werden.

Welche Zertifizierung und Garantie gelten für den T100ECI ECI-Motor?

Der integrierte VFD-Motor T100ECI ist CE- und ETL-zertifiziert: 12 Monate ab Erhalt im Inland und 18 Monate ab Versand für Bestellungen im Ausland in ganz Europa, Nordamerika, Südamerika und Australien.
