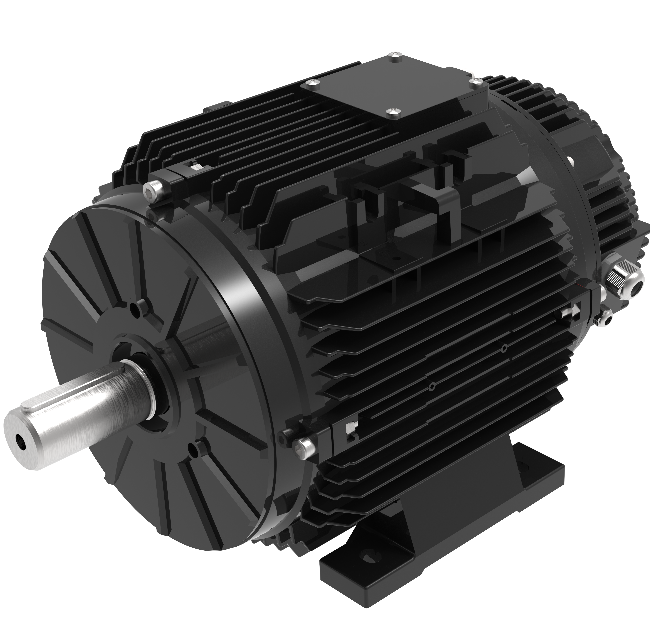

Der T132ECI-EC-Motor mit integriertem Antrieb ist das drehmomentstarke Modell der ECI-Reihe der T-Serie. Es kombiniert einen Permanentmagnet-Synchronmotor (PMSM) mit IEC 132-Rahmen mit einem im Motorgehäuse integrierten Frequenzumrichter, sodass kein externer Antriebsschrank, abgeschirmte Motorkabel oder separate Antriebsverkabelung erforderlich sind. Die repräsentative Variante liefert 35 N·m Nenndrehmoment über einen konstanten Drehmomentbereich von 100–900 U/min und 3,3 kW bei 900 U/min, sodass Lüfter mit großem Durchmesser ohne Getriebe oder Riemen direkt angetrieben werden können. Es erfüllt die IE5-Effizienz gemäß IEC 60034-30-1, verzeichnet einen Spitzensystemwirkungsgrad von 88,3 % bei 900 U/min einschließlich Antriebsverlusten und wird mit einer dreiphasigen Stromversorgung von 360–460 V, 50/60 Hz betrieben.
Artikel | Wert |
|---|---|
Leistungsbereich | 1,63–3,54 kW (IEC 132-Rahmen) |
Nenndrehmoment (repräsentative Variante) | 35 N·m |
Nennleistung (repräsentative Variante) | 3,3 kW bei 900 U/min |
Eingangsleistung | 360-460 V, 50/60 Hz, dreiphasig |
Geschwindigkeitsbereich | 100-900 U/min |
Effizienz | Bis zu 88,3 % bei 900 U/min (Gesamtwirkungsgrad des Systems, einschließlich Antriebsverluste) |
Energieeffizienzklasse | IE5 (IEC 60034-30-1) |
Schutzklasse | IP55-IP66 |
Steuermodi | Modbus RS485, 0-10 V, PWM |
Schutzfunktionen | Überstrom, Rotorblockierung, Phasenverlust, IPM-Übertemperatur, Anlauf durch Gegenwind |
Umgebungstemperatur | -25°C bis +40°C |
Kühlmethode | TEAO, minimale Luftgeschwindigkeit 3 m/s |
Montage | B3-Standard; B5 / B14 optional; abnehmbare Füße |
Schaftverlängerung | Durchmesser 38 mm |
Zertifizierung / Garantie | CE/ETL; 12 Monate (18 Monate im Ausland) |
Der T132ECI liefert ein Nenndrehmoment von 35 N·m von 100 bis 900 U/min und ermöglicht die direkte Montage eines Axial- oder Zentrifugallaufrads mit großem Durchmesser auf der Welle. Dadurch entfällt das in herkömmlichen Ventilatorsträngen verwendete Getriebe oder der Riemenantrieb und die Anzahl der Verschleißteile wird reduziert.
Bei 900 U/min erreicht der Motor einen maximalen Gesamtwirkungsgrad von 88,3 %, gemessen am Nennpunkt einschließlich Antriebsverlusten. Bei niedrigen Drehzahlen und hoher Last weisen Wechselstrom-Induktionsmotoren den niedrigsten Wirkungsgrad auf. Der T132ECI ist in diesem Bereich gemäß IEC 60034-30-1 als IE5 klassifiziert.
Bei eingebautem Antrieb benötigt jeder Motor ein Strom- und ein Steuerkabel. Es akzeptiert 0–10 V, PWM und Modbus RS485-Steuerung, und mehrere Motoren können einen RS485-Bus für die Gruppensteuerung der Stallbelüftung oder der Luftzirkulation in Kühlräumen gemeinsam nutzen.
Der Antrieb bietet Überstrom-, Rotorblockierungs-, Phasenverlust-, IPM-Übertemperatur- und Rückwind-Anlaufschutz. Mit der Nennleistung S1 für Dauerbetrieb und einem bürstenlosen Rotor unterstützt er unbeaufsichtigte Lüfterflotten mit begrenzter planmäßiger Wartung.
B3-Fußmontage ist Standard; B5- und B14-Flanschmontage sind optional und die Füße sind abnehmbar. Die Abmessungen entsprechen den IEC-Standards, sodass ein Wechselstrommotor mit IEC 132-Rahmen ohne Adapterplatte ausgetauscht werden kann. Die Serie unterstützt alle IEC-Montageanordnungen.

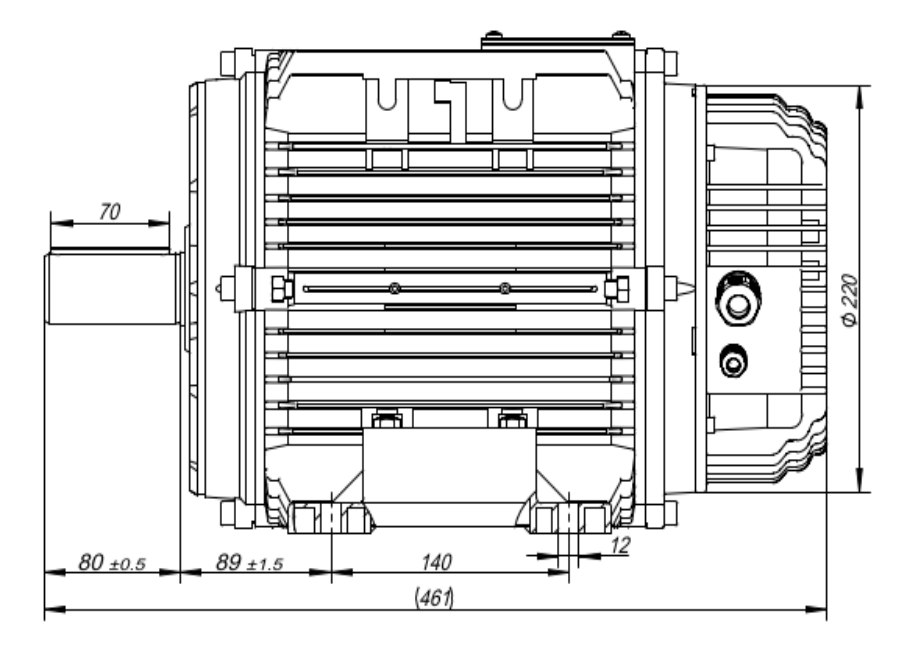

Die Schaftverlängerung hat einen Durchmesser von 38 mm und ein Schaftende mit M12-Gewinde. In der Tabelle sind die Umriss- und Montagemaße aus der Einbauzeichnung aufgeführt. Zu jedem Motor gehört ein 1,5 m langes Stromkabel und ein 1,5 m langes Steuerkabel; 2D- und 3D-Zeichnungen sind auf Anfrage erhältlich.
Dimension | Wert |
|---|---|
Gesamtlänge | 461 mm |
Rahmenaußendurchmesser | Ø220 mm |
Wellenverlängerung zur Nabenfläche | 70 mm |
Wellenverlängerung bis Flanschfläche | 80 ±0,5 mm |
Flanschfläche zur Mitte des vorderen Fußlochs | 89 ±1,5 mm |
Abstand der Fußlöcher | 140 mm |
Mitte des hinteren Fußlochs bis zur hinteren Fußkante | 12 mm |
Höhe der Wellenmitte | 132 mm |
Lochkreis für Flanschmontage | 216 mm |
Flanschflächendurchmesser | 260 mm |
Der T132ECI nutzt TEAO-Kühlung mit einer Luftgeschwindigkeit von mindestens 3 m/s. Die Schutzart IP55 ist Standard und auf IP66 aufrüstbar. Der Standard-Umgebungsbereich liegt zwischen -25 °C und +40 °C, darüber hinaus sind kundenspezifische Modelle erhältlich.
Der T132ECI wird für Lüfter- und Pumpenaufgaben mit hohem Drehmoment und niedriger Drehzahl ausgewählt: Lüftungsventilatoren für große Nutztiere, Kühllagerventilatoren, Kühlung von Rechenzentren, Industrieventilatoren, Staubentfernungsgeräte und Wasserpumpen. Seine IEC-Standardabmessungen unterstützen auch die Nachrüstung von Wechselstrommotoren mit IEC 132-Rahmen.
Spannung, Geschwindigkeit, Wellendurchmesser, Montageanordnung, Steuerungsmethode, Kabellänge und Steckertyp können individuell angepasst werden, wobei OEM-Fertigung möglich ist. Es können Lagermarken spezifiziert werden und kundenspezifische Modelle werden für Umgebungstemperaturen außerhalb von -25 °C bis +40 °C angeboten.
Ja. Der Antrieb ist in das Motorgehäuse integriert, sodass kein externer Frequenzumrichter, Antriebsschrank oder abgeschirmtes Kabel erforderlich ist.
Die repräsentative Variante hat eine Nennleistung von 35 N·m über einen konstanten Drehmomentbereich von 100–900 U/min und eine Nennleistung von 3,3 kW bei 900 U/min.
Ja. Sein 35-Nm-Ausgang bei niedriger Drehzahl unterstützt die direkte Kopplung von Laufrädern mit großem Durchmesser und entfernt das Getriebe oder den Riemen vom Lüfterstrang.
Es wird mit einer dreiphasigen Stromversorgung von 360–460 V, 50/60 Hz betrieben.
Ja. IEC-Standardabmessungen, B3-Fußmontage und B5/B14-Flanschoptionen ermöglichen den Austausch vor Ort ohne Adapterplatte.
Es verfügt über CE- und ETL-Zertifizierungen. Die Gewährleistung beträgt 12 Monate ab Erhalt im Inland und 18 Monate ab Versand bei Bestellungen im Ausland.
