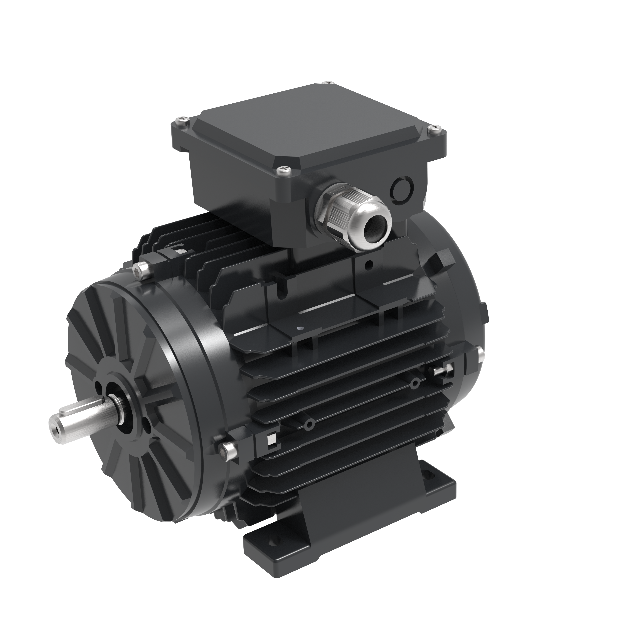

Der T71ECI-EC-Motor mit integriertem Antrieb ist das kompakteste Modell mit integriertem Antrieb der T-Serie. Es kombiniert einen Permanentmagnet-Synchronmotor mit IEC 71-Rahmen mit einem im Gehäuse integrierten Frequenzumrichter und wird mit einer einphasigen Stromversorgung von 200–277 V und 50/60 Hz betrieben. Die Serie umfasst 0,19-1,0 kW; Die repräsentative Variante hat eine Nennleistung von 1,0 kW bei 3000 U/min, ein Drehmoment von 3,2 N·m und einen Drehzahlbereich von 600–3000 U/min. Mit einem Rahmendurchmesser von rund 136 mm und einer Gesamtlänge von 249 mm ist es für Geräte mit begrenztem Platzangebot konzipiert. Es erfüllt IE5 gemäß IEC 60034-30-1 und erreicht einen Spitzensystemwirkungsgrad von 88,6 % bei 3000 U/min, einschließlich Antriebsverlusten.
Artikel | Wert |
|---|---|
Leistungsbereich | 0,19–1,0 kW (IEC 71-Rahmen) |
Nenndrehmoment (repräsentative Variante) | 3,2 N·m |
Nennleistung (repräsentative Variante) | 1,0 kW bei 3000 U/min |
Eingangsleistung | 200–277 V, 50/60 Hz, einphasig |
Geschwindigkeitsbereich | 600-3000 U/min |
Effizienz | Bis zu 88,6 % bei 3000 U/min (Gesamtwirkungsgrad des Systems, einschließlich Antriebsverlusten) |
Energieeffizienzklasse | IE5 (IEC 60034-30-1) |
Schutzklasse | IP55-IP66 |
Steuermodi | Modbus RS485, 0-10 V, PWM |
Schutzfunktionen | Überstrom, Rotorblockierung, Phasenverlust, IPM-Übertemperatur, Anlauf durch Gegenwind |
Umgebungstemperatur | -25°C bis +40°C |
Kühlmethode | TEAO, minimale Luftgeschwindigkeit 1 m/s |
Montage | B3-Standard; B5 / B14 optional; abnehmbare Füße |
Schaftverlängerung | Durchmesser 14 mm, Länge 22 mm, Keilnut 5 mm |
Zertifizierung / Garantie | CE/ETL; 12 Monate (18 Monate im Ausland) |
Der kleinste integrierte Antriebsmotor der T-Serie, der T71ECI, ist 249 mm lang und hat einen Rahmendurchmesser von etwa 136 mm. Es passt in Geräte mit begrenztem Motorraum, einschließlich Luftreinigern, Frischluftgeräten, Schrankkühlventilatoren und kleinen HVAC-Ventilatoren.
Der Betrieb erfolgt direkt über eine einphasige Stromversorgung mit 200–277 V und 50/60 Hz, sodass an Standorten ohne dreiphasige Infrastruktur keine elektrische Modernisierung erforderlich ist.
Bei 3000 U/min erreicht es einen Spitzengesamtwirkungsgrad von 88,6 % einschließlich Antriebsverlusten und ist gemäß IEC 60034-30-1 als IE5 klassifiziert. Vergleichsdaten der Hersteller deuten auf eine Energieeinsparung von 15–20 % gegenüber IE2/IE3-Wechselstrommotoren bei vergleichbarem Lüfter- und Pumpenbetrieb hin.
Es unterstützt 0–10 V, PWM und Modbus RS485-Steuerung und umfasst Überstrom, Rotorblockierung, Phasenverlust, IPM-Übertemperatur und Umkehrwind-Anlaufschutz. Das bürstenlose Design hat keine verschleißenden Kommutatorteile.
Die B3-Fußmontage ist Standard; B5- und B14-Flanschmontage sind optional und die Füße sind abnehmbar. Die Rahmenabmessungen nach IEC 71 ermöglichen den direkten Austausch eines IEC 71-Wechselstrommotors vor Ort ohne Adapterplatte.

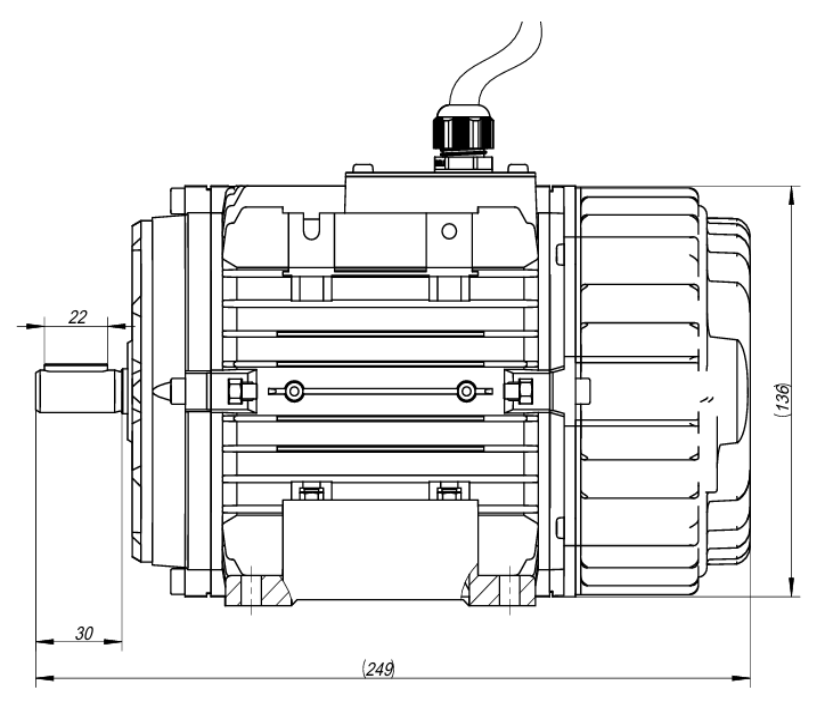

Die Wellenverlängerung hat einen Durchmesser von 14 mm und eine Länge von 22 mm mit einer 5-mm-Passfedernut und einem M5-Befestigungsloch für das Wellenende. In der Tabelle sind die Maße aus der Einbauzeichnung aufgeführt. Ein 1,5 m langes Stromkabel und ein 1,5 m langes Steuerkabel sind Standard; 2D- und 3D-Zeichnungen sind auf Anfrage erhältlich.
Dimension | Wert |
|---|---|
Gesamtlänge | 249 mm |
Rahmenaußendurchmesser | Ø136 mm |
Gesamthöhe | 173 mm |
Höhe der Wellenmitte | 71 mm |
Wellenverlängerung zur Nabenfläche | 22 mm |
Wellenverlängerung bis Flanschfläche | 30 mm |
Abstand der Fußlöcher | 112 mm |
Fußbreite | 140 mm |
Der T71ECI nutzt TEAO-Kühlung mit einer Luftgeschwindigkeit von mindestens 1 m/s. IP55 ist Standard und auf IP66 aufrüstbar; Der Standard-Umgebungsbereich liegt zwischen -25 °C und +40 °C, darüber hinaus sind kundenspezifische Modelle erhältlich.
Der T71ECI wird für kompakte Lüfter- und Pumpengeräte mit geringem Stromverbrauch ausgewählt: Luftreinigungs- und Frischluftgeräte, Schrankkühlventilatoren, Lüftung für Kleinvieh, HVAC-Ventilatoren und kompakte Wasserpumpen. Der integrierte Antrieb macht die externe VFD-Verkabelung überflüssig und die einphasige Versorgung unterstützt Retrofit-Projekte und verteilte Installationen. Seine IEC-Standardabmessungen unterstützen auch die Nachrüstung von Wechselstrommotoren mit IEC 71-Rahmen.
Spannung, Geschwindigkeit, Wellendurchmesser, Montage, Steuermethode, Kabellänge und Steckertyp können individuell angepasst werden, wobei OEM-Fertigung möglich ist. Die Steuereingänge können an Standard-EC-Lüftersteuerungen und Gebäudemanagementsysteme angeschlossen werden. Es können Lagermarken spezifiziert werden und kundenspezifische Modelle werden für Umgebungstemperaturen außerhalb von -25 °C bis +40 °C angeboten.
Ja. Der Antrieb ist im Gehäuse integriert, sodass kein externer Frequenzumrichter, Antriebsschrank oder abgeschirmtes Kabel erforderlich ist.
Die Serie umfasst 0,19-1,0 kW. Die repräsentative Variante hat eine Nennleistung von 1,0 kW bei 3000 U/min, ein Drehmoment von 3,2 N·m und einen Drehzahlbereich von 600–3000 U/min.
Ja. Es akzeptiert eine einphasige Stromversorgung mit 200–277 V, 50/60 Hz und benötigt keine dreiphasige Infrastruktur.
Ja. IEC-Montageabmessungen, ein Fußlochabstand von 112 mm und eine Wellenmittenhöhe von 71 mm ermöglichen den Austausch vor Ort ohne Adapterplatte.
Es erreicht einen Spitzensystemwirkungsgrad von 88,6 % einschließlich Antriebsverlusten und ist gemäß IEC 60034-30-1 als IE5 klassifiziert.
Es verfügt über CE- und ETL-Zertifizierungen. Die Gewährleistung beträgt 12 Monate ab Erhalt im Inland und 18 Monate ab Versand bei Bestellungen im Ausland.
