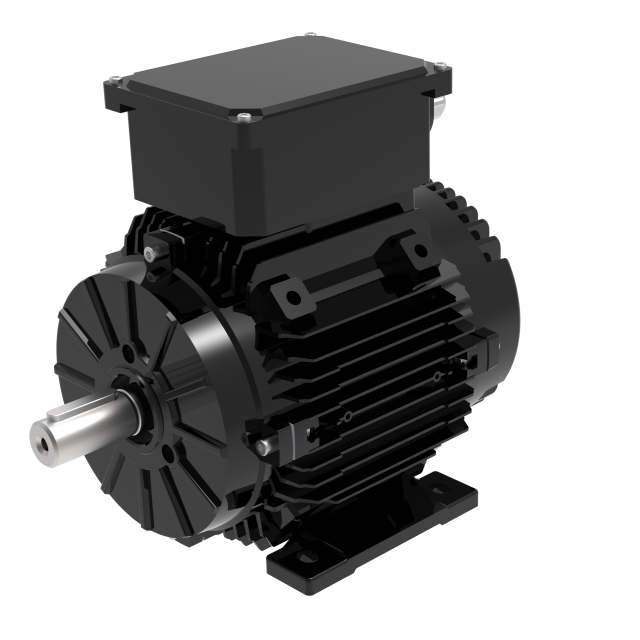

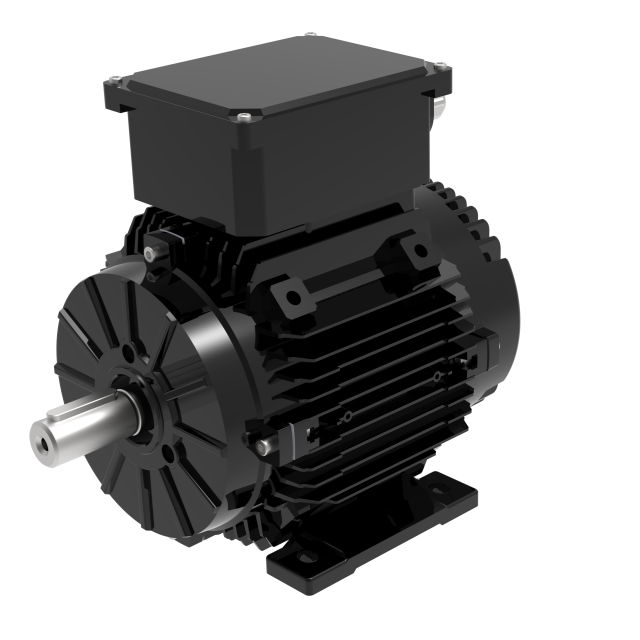

T90ECI

Übersicht über den integrierten VFD-Motor T90ECI

Da der Antrieb integriert ist, benötigt der integrierte VFD-Motor T90ECI keinen externen VFD für die Montage, Verkabelung oder Inbetriebnahme. Es wird mit einphasigem 200–277 V, 50/60 Hz betrieben und eignet sich für Nachrüstungen und Standorte ohne dreiphasige Infrastruktur. Der ECI-Motor T90ECI deckt 0,2–2,2 kW bei einem konstanten Drehmoment von 600–3000 U/min ab und erfüllt EU IE5 gemäß IEC 60034-30-1, was China Klasse 1 entspricht; Die ECI-Plattform erreicht 5 kW.

Wichtige Spezifikationen des integrierten VFD-Motors T90ECI

Leistungsvorteile des integrierten VFD-Motors T90ECI

Einphasige Versorgung ohne dreiphasige Infrastruktur

Bei einphasigen 200–277 V bis zu 2,2 kW ermöglicht der integrierte VFD-Motor T90ECI gewerblichen Anwendern den Einbau von Lüfterantrieben mit variabler Drehzahl in kleinen Viehställen, HVAC-Räumen und Nachrüstungen ohne dreiphasigen Betrieb.

IE5-Effizienz inklusive Antrieb

Bei 3000 U/min erreicht der T90ECI ECI-Motor einen gemessenen Systemwirkungsgrad von bis zu 88,0 %, einschließlich VFD-Verlusten, und ist gemäß IEC 60034-30-1 als IE5 klassifiziert. Im Herstellervergleich verbraucht er bei gleicher Lüfter- und Pumpenleistung 15–20 % weniger Energie als herkömmliche Wechselstrommotoren.

Weniger Installationsschritte mit einem integrierten Laufwerk

Der integrierte Antriebsmotor T90ECI wird als Einheit mit einem Kabelsatz geliefert, sodass Geschäftskunden auf die Montage eines externen Frequenzumrichters, die Einrichtung des Laufwerks und abgeschirmte Kabel zwischen Panel und Lüfter verzichten müssen.

Konstantdrehmomentbereich und Standardsteuersignale

Der integrierte VFD-Motor T90ECI regelt über 600–3000 U/min für gängige Lüfter- und Pumpenaufgaben und akzeptiert 0–10 V, PWM und Modbus RS485 von Standard-EC-Lüftersteuerungen; Fünf Schutzfunktionen unterstützen den unbeaufsichtigten Betrieb.

Installation und Montage für den integrierten VFD-Motor T90ECI

Montagekonfigurationen und IEC 90-Ersatz

Die B3-Fußmontage ist beim T90ECI ECI-Motor Standard, mit optionalen B5/B14-Flanschen und abnehmbaren Füßen; Die T-Serie unterstützt alle IEC-Montagearten (B3, B30, B14, B5, B34, B35, B14B, B5R) und die IEC 90-Abmessungen ermöglichen den direkten Wechselstromaustausch ohne Adapterplatte.

Wellen-, Klemmenkasten- und Außenabmessungen

Die 24-mm-Wellenverlängerung ist 50,0 mm lang, mit einer 8-mm-Keilnut, einer Schlüssellänge von 40 mm und einem M8-Gewindeende; Die Mittenhöhe beträgt 90 mm, der Fußlochabstand 140 mm und der Klemmenkasten verfügt über 2 × M16 × 1,5-Kabeleinführungen.

Angaben sind in Millimetern; Die Werte in Klammern sind Referenzmaße und die Gesamthöhe mit Klemmenkasten beträgt 249 mm. Überprüfen Sie zunächst die zertifizierte Zeichnung.

Kühlung, Kabel und Betriebsumgebung

Der integrierte VFD-Motor T90ECI nutzt TEAO-Kühlung (mindestens 3 m/s Luftgeschwindigkeit), umfasst 1,5 m Strom-/Steuerkabel und verfügt über die Schutzart IP55 (aufrüstbar auf IP66) für -25 °C bis +40 °C; Sondermodelle und Zeichnungen sind auf Anfrage möglich.

Anwendungen für den integrierten VFD-Motor T90ECI

Der integrierte Antriebsmotor T90ECI eignet sich für kompakte einphasige Ventilatoren und Pumpen: Viehlüftung für kleine Gebäude, HVAC- und Frischluftventilatoren, Luftreinigungseinheiten, Schrankkühlung, Kühllager und kleine Industrieventilatoren, Wasserpumpen und Nachrüstungen von IEC 90-Wechselstrommotoren.

Anpassungs- und OEM-Services für den integrierten VFD-Motor T90ECI

Spannung, Drehzahl, Wellendurchmesser, Montage, Steuermodus, Kabel, Anschlüsse und Lagermarke können beim T90ECI ECI-Motor individuell angepasst werden, mit OEM für Gerätemarken. Unternehmenskunden können Zollpunkte an unser Pre-Sales-Team senden; Die maßgeschneiderten integrierten VFD-Motoren T90ECI decken Umgebungstemperaturen außerhalb von -25 °C bis +40 °C ab.

FAQ zum integrierten VFD-Motor T90ECI

Kann der integrierte VFD-Motor T90ECI mit einphasigem Strom betrieben werden?

Ja. Der repräsentative ECI-Motor T90ECI läuft mit 200–277 V, 50/60 Hz einphasig und liefert bis zu 2,2 kW ohne dreiphasige Infrastruktur.

Was ist der Unterschied zwischen dem T90ECI ECI-Motor und einem EC-Motor?

Ein EC-Motor benötigt einen externen VFD und die EC-Plattform erreicht 30 kW; Der integrierte VFD-Motor T90ECI verfügt über einen integrierten Antrieb und die ECI-Plattform erreicht 5 kW, was Platz und Verkabelung spart.

Welche Geschwindigkeitsbereiche und Steuersignale unterstützt der integrierte VFD-Motor T90ECI?

Der T90ECI ECI-Motor bietet eine konstante Drehmomentregelung über 600–3000 U/min und akzeptiert 0–10 V, PWM und Modbus RS485 von EC-Lüftersteuerungen und Gebäudemanagementsystemen.

Kann der integrierte VFD-Motor T90ECI einen vorhandenen Wechselstrommotor mit IEC 90-Rahmen ersetzen?

Ja. Der T90ECI ECI-Motor folgt den IEC 90-Abmessungen: B3-Fußmontagestandard, B5/B14-Flansche optional, eine 24-mm-M8-Welle und abnehmbare Füße; Es wird keine Adapterplatte benötigt. 2D/3D-Zeichnungen sind auf Anfrage möglich.
